Citroen C5 дебютировал на автомобильном рынке в 2001 году. За годы производства модель прошла два основных поколения, каждое из которых подверглось обновлениям и рестайлингу. Первое поколение Citroen C5 собиралось в период с 2002 по 2007 год. Второе поколение, с кодовым обозначением X7, выпускается начиная с 2008 года и продолжается по настоящее время, включая годы 2009–2017 и далее. В этой статье мы предоставим полную информацию о блоках предохранителей Citroen C5 для обоих поколений, с детальными схемами расположения, назначением и заменой предохранителей Ситроен С5.
Расположение и описание блоков предохранителей для первого поколения

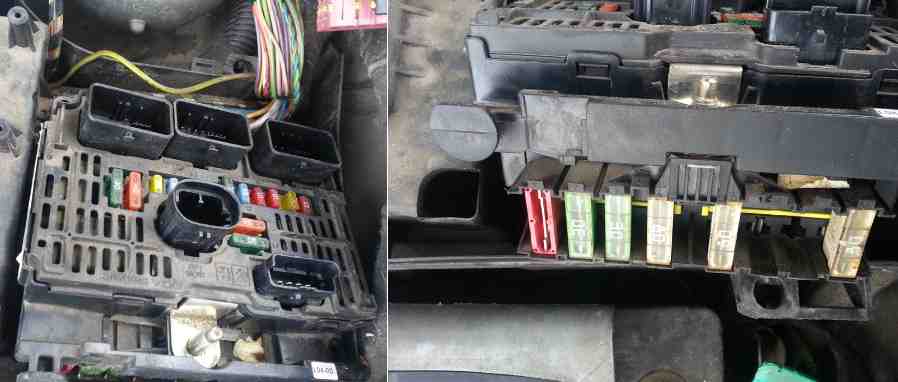

Блок предохранителей в моторном отсеке
В двигательном компарте блок размещен с левой стороны, скрыт под пластиковой защитной крышкой. Это основной блок предохранителей Citroen C5 под капотом.
Важно помнить: предохранители Citroen C5 могут располагаться как в верхней части блока, так и на боковой стороне для удобства доступа.
Вариант 1 схемы блока

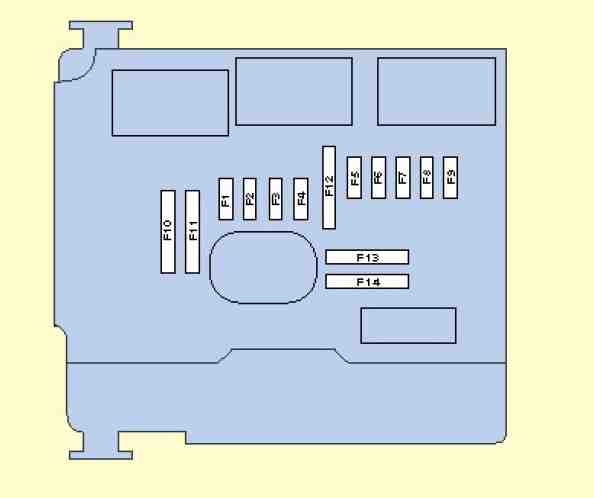

Диаграмма основной верхней секции блока предохранителей под капотом Citroen C5
Расшифровка предохранителей верхней части
| F1 | (20A) Реле электродвигателя вентилятора системы охлаждения (низкая скорость), ECU двигателя |
| F2 | (15A) Клааксон (звуковой сигнал Citroen C5) |
| F3 | (10A) Омыватель лобового стекла, насос омывателя заднего стекла |
| F4 | (20A) Омыватели фар Citroen C5 |
| F5 | (15A) Топливный насос |
| F6 | (10A) ECU ABS, дополнительный обогреватель (дизельные модели) |
| F7 | (10A) Система АКПП, гидроусилитель руля |
| F8 | (20A) Стартер |
| F9 | (10A) Выключатель стоп-сигналов, датчик тормоза |
| F10 | (30A) ECU двигателя, подогрев топлива (дизель) |
| F11 | (40A) Отопитель/кондиционер |
| F12 | (30A) Очиститель лобового стекла |
| F13 | (40A) Многофункциональный блок управления 1 |
| F14 | (30A) Насос подачи воздуха на выпуск |

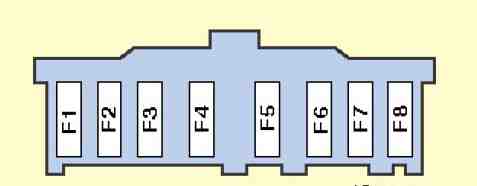

Диаграмма боковой дополнительной секции блока предохранителей Citroen C5
Назначение боковых предохранителей
| F1 | (50A) Блок управления вентилятором охлаждения |
| F2 | (30A) ABS |
| F3 | (30A) ABS |
| F4 | (80A) Многофункциональный блок управления 1 |
| F5 | (80A) Многофункциональный блок управления 1 |
| F6 | (80A) Блок предохранителей/реле, приборная панель 2 |
| F7 | (70A) Гидроусилитель руля |
| F8 | (40A) Электродвигатель подвески |
Вариант 2 схемы
Общая схема предохранителей Citroen C5
Расшифровка элементов схемы
- Фонарь заднего хода 10 A
- Питание топливного насоса 15 A
- Питание компьютера ABS (ABR или ESP) 10 A
- Питание компьютера АКПП и ECU двигателя 10 A
- Питание компьютера добавления присадки в дизельное топливо 10 A
- Передние противотуманные фонари 15 A
- Насос омывателя фар 20 A
- Главное реле ECU двигателя 20 A
- Левая фара ближнего света 15 A
- Правая фара ближнего света 15 A
- Левая фара дальнего света 10 A
- Правая фара дальнего света 10 A
- Звуковой сигнал 15 A
- Насос стеклоочистителя 10 A
- Исполнительные элементы ECU: подогрев лямбда-зонда, инжектор, катушки зажигания, клапан адсорбера 30 A
- Питание пневмонасоса 30 A
- Стеклоочиститель на малой/большой скорости 30 A
- Вентилятор кондиционера 40 A

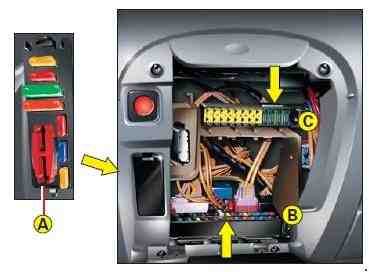

Блок предохранителей в салоне Citroen C5
Расположен слева от водителя под торпедо. Для доступа откройте крышку и потяните блок, нажав на фиксатор сверху. Это ключевой блок предохранителей в салоне Ситроен С5.

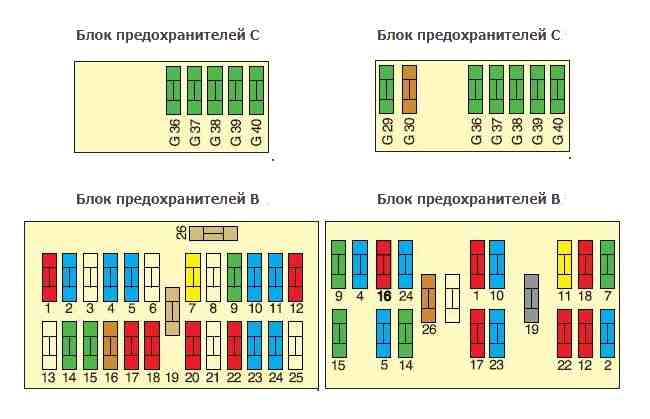

Секция А: пинцет и запасные предохранители. Секции В и С: платы с предохранителями. Возможны два варианта компоновки блока предохранителей салона Citroen C5.
Назначение предохранителей в салоне Citroen C5
| № | Назначение предохранителя | Ампер |
| 1 | задний противотуманный фонарь | 10 |
| 2 | очиститель заднего стекла | 15 |
| 4 | датчик охранной сигнализации на водительской двери | 15 |
| 5 | задний левый стоп-сигнал | 15 |
| 6 | ||
| 7 | цепь положительного потенциала оборудования, предохранитель прикуривателя ситроен с5 (в зависимости от комплектации) | 20 |
| 8 | ||
| 9 | передние стеклоподъемники, люк | 30 |
| 10 | клемма цепи положительного потенциала | 15 |
| 11 | дисплей охранной сигнализации, навигатор, кондиционер, телефон | 15 |
| 12 | передний правый стояночный фонарь, задний правый стояночный фонарь | 10 |
| 13 | — | |
| 14 | центральный замок | 30 |
| 15 | задний стеклоподъемник | 30 |
| 16 | подрулевые выключатели, блок управления подушек безопасности, блок предохранителей в моторном отсеке | 5 |
| 17 | правый стоп-сигнал | 10 |
| 18 | датчик положения рулевого колеса, датчик положения рычага управления АКПП, диагностический разъем | 10 |
| 19 | — | |
| 20 | навигатор, радиоприемник | 10 |
| 21 | — | |
| 22 | передний левый стояночный фонарь, задний левый стояночный фонарь | 10 |
| 23 | блок гидравлики подвески, блоки управления ABS | 15 |
| 24 | кондиционер, телефон, система облегчения парковки, щиток приборов, усилитель сигнала телефона | 15 |
| 25 | — | |
| 26 | обогреватель заднего стекла | 40 |
| G36 | усилитель радиоприемника | 30 |
| G37 | электропривод переднего правого сиденья | 30 |
| G38 | электропривод переднего левого сиденья | 30 |
| G39 | обогреватель переднего правого сиденья | 30 |
| G40 | обогреватель переднего левого сиденья | 30 |
Предохранитель прикуривателя Citroen C5 — номер 7.
Расположение и описание блоков предохранителей для второго поколения Citroen C5
Блоки предохранителей в моторном отсеке

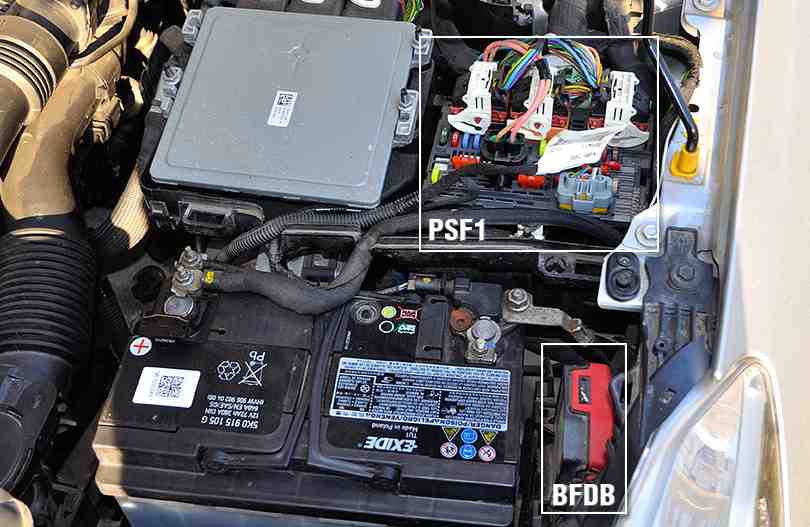

Здесь два ключевых блока, как показано на иллюстрации. Это основные блоки предохранителей под капотом Ситроен С5 X7.
Основной блок PSF1

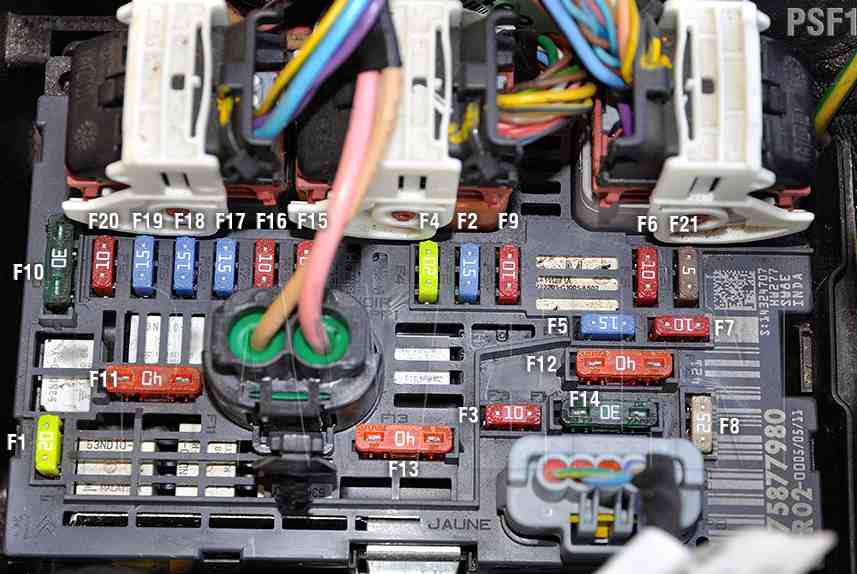

Фото-диаграмма верхней секции блока предохранителей Citroen C5
Описание элементов верхней секции
- F1 20A Управление многофункциональным электромотором
- F2 15A Звуковая сигнализация
- F3 10A Насос переднего / заднего омывателя
- F4 10A Насос омывателей фар
- F5 15A Насос топливной системы
- F6 10A Воздушный расходомер — освещение при повороте — модуль динамической корректировки света фар — диагностический разъем
- F7 10A Реле управления приводного механизма блокировки рычага переключения скоростей АКПП — компьютер и электрогидравлический узел АКПП — электрогидравлический усилитель рулевого управления
- F8 20A/25A Управление стартером
- F9 10A Двухфункциональный контакт тормозной системы — концевой выключатель педали сцепления
- F10 30A Управление многофункциональным электромотором (EW10A — предохранитель электромагнитного клапана продувки абсорбера паров бензина)
- F11 40A Нагнетательный вентилятор передней системы климат-контроля
- F12 30A Очиститель ветрового стекла
- F13 40A Интеллектуальный сервисный модуль
- F14 30A Не используется
- F15 10A Правая фара дальнего света
- F16 10A Левая фара дальнего света
- F17 15A Левая фара ближнего света
- F18 15A Правая фара ближнего света
- F19 5A Управление многофункциональным электромотором
- F20 15A Управление многофункциональным электромотором
- F21 10A Управление многофункциональным электромотором (предохранитель реле вентилятора охлаждающей жидкости)

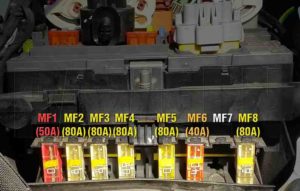

Фото-диаграмма дополнительных боковых элементов
Расшифровка боковых предохранителей
MF1 50A Блок электровентилятора охлаждения двигателя (для DT17 — 20A форсунка дополнительной системы обогрева — Климатическая установка — противотуманный фонарь)
MF2 80A питание (BFH5 и BFH12)
MF3 80A механизм электронасоса усилителя рулевого колеса (для DT17 50A блок электровентилятора )
MF4 80A питание BSI
MF5 80A питание ESP
MF6 40A питание ESP
MF7 20A активная подвеска с регулируемым демпфированием
MF8 80A питание BSI

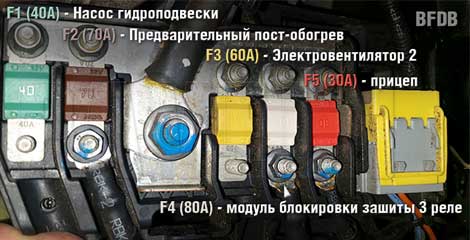

Дополнительный блок BFDB
Находится рядом с аккумулятором. Чтобы получить доступ к предохранителям Citroen C5 в этом блоке, снимите батарею и отсоедините две боковые защелки. Здесь размещены мощные плавкие предохранители.
Справа желтый, подробное фото:
Предохранители в салоне Citroen C5 второго поколения

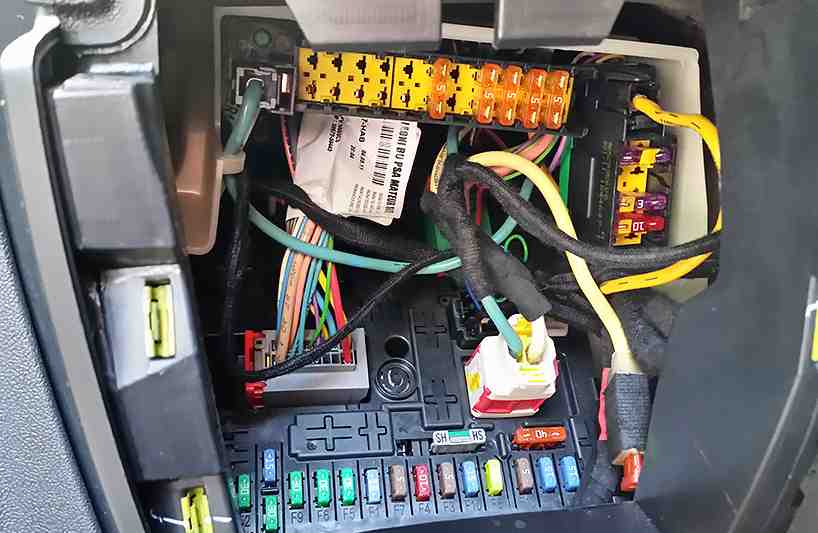

Аналогично первому поколению, блок находится слева в приборной панели и включает три компонента: BSI1, BH12, BFH1. Это салонный блок предохранителей Ситроен С5 X7.

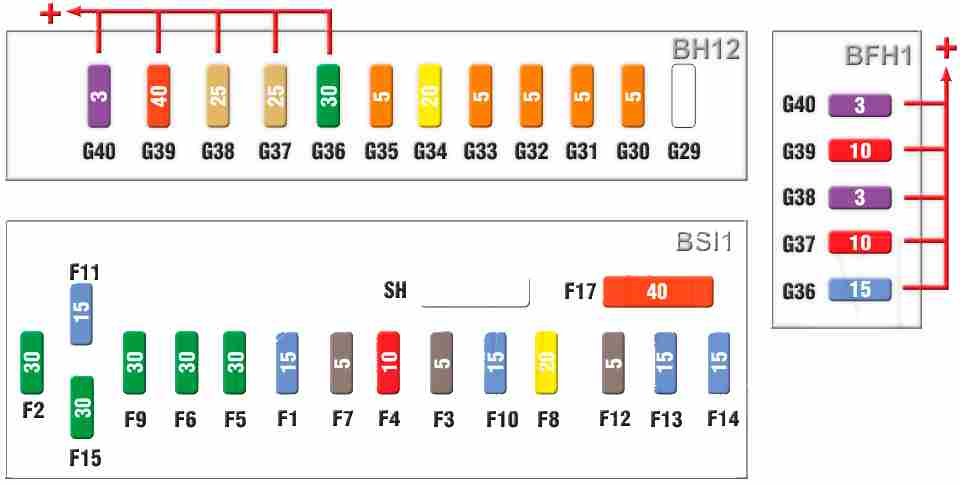

Схема блока предохранителей в салоне
Расшифровка предохранителей
Блок BSI1
F1 15A Задний стеклоочиститель (на универсале)
F2 30A Реле блокировки и суперблокировки дверных замков
F3 5A Подушки безопасности
F4 10A Управление АКПП — Модуль блокировки защиты 3 реле — Самозатемняющиеся зеркала заднего вида
F5 30A Передние стеклоподъемники — Люк — Панель управления двери водителя
F6 30A Задние стеклоподъемники
F7 5A Подсветка перчаточного ящика — Передние и задние светильники — Передние и задние источники направленного освещения — Косметическое зеркало
F8 20A — Автомагнитола — CD чейнджер — Система контроля давления в шинах — Процессор электропривода крышки багажника
F9 30A — Прикуриватель -Передняя розетка 12 В
F10 15A — Сигнализация — Блок клавиш на рулевом колесе, переключатели световых приборов и стеклоочистителей
F11 15A Слаботочный замок зажигания
F12 15A — Блок памяти регулировок сиденья водителя — Приборная панель — Дисплей сигнализатора непристегнутых ремней безопасности — Калькулятор системы кондиционирования
F13 5A сервисная панель — модуль предохранитель моторного отсека PSF1 — калькулятор подушки безопасности — Панель управления кондиционером воздуха
F14 15A — Комплект, освобождающий руки — Усилитель Hi-Fi — Система помощи при парковке — Блок памяти регулировок сиденья пассажира — Блок коммутационного блока прицепа — Датчик осадков / уровня освещенности — Контроль боковой траектории
F15 30A Реле блокировки и суперблокировки дверных замков
F17 40A Заднее стекло с обогревом — Зеркала заднего вида с подогревом
FSH Шунт «SHUNT PARK»
Предохранитель прикуривателя в Citroen C5 второго поколения — номер 9 (30A).
Блок BH12
- G29 не используется
- G30 5A Зеркала заднего вида с подогревом
- G31 5A Датчик осадков / уровня освещенности
- G32 5A Индикатор не надетого ремня безопасности
- G33 5A Самозатемняющиеся зеркала заднего вида
- G34 20A Шторка потолочного люка (на седане)
- G35 5A Блок подсветки и запоминания положения наружного зеркала пассажира
- G36 30A Крышка багажника с электроприводом (на универсале)
- G37 20A Подогрев передних сидений ИЛИ 25A Сиденье водителя с электрическим управлением — блок памяти регулировок сиденья водителя
- G38 30 A Электропривод сиденья водителя ИЛИ 25A Сиденье водителя с обогревом
- G39 40A — Электропривод сиденья пассажира — Усилитель Hi-Fi
- G40 3A Коммутационный блок прицепа
Блок BFH1
G36 15A Автоматическая коробка AM6 / 30A Автоматическая коробка AL4
G37 10A — Дневные ходовые огни — разъем OBD2
G38 3A Система ESP
G39 10A Электрогидравлическая подвеска
G40 3A Контакт педали тормоза
Полезные советы и дополнительная информация
Для детальной инструкции по замене блока под капотом или доступу к боковым предохранителям рекомендуем ознакомиться с видео (пример замены предохранителя подвески Citroen C5).
Руководство по ремонту и эксплуатации Citroen C5
Если возникли вопросы по предохранителям или другим системам, ознакомьтесь с официальным руководством по ремонту и эксплуатации Citroen C5 X7: «скачать».
