Первое поколение Citroen C4 выпускалось в 2004–2010 годах в разных модификациях, таких как хэтчбек, Picasso и другие. После рестайлинга второе поколение производилось с 2011 года и продолжается по сей день, включая годы 2012–2018 и позже. В этой статье мы подробно разберем предохранители Citroen C4, включая схемы, расположение блоков и назначение каждого элемента для удобства ремонта и диагностики.
В зависимости от года выпуска, уровня комплектации и типа двигателя, расположение блоков предохранителей Citroen C4 и реле может варьироваться, а также присутствовать дополнительные варианты исполнения для различных модификаций модели.
Блоки предохранителей в моторном отсеке Citroen C4
Главный блок предохранителей под капотом

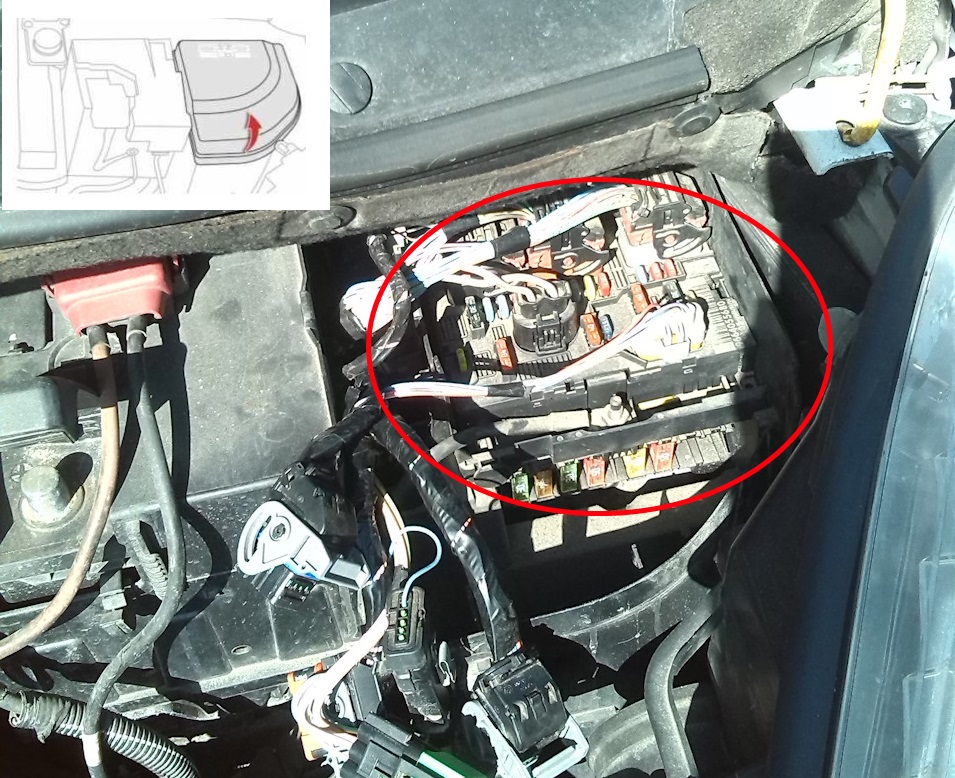

Этот блок расположен в моторном отсеке Citroen C4 недалеко от аккумуляторной батареи. Чтобы получить доступ к предохранителям и реле, снимите защитный пластиковый кожух, отсоединив его клипсы для безопасной проверки и замены элементов.

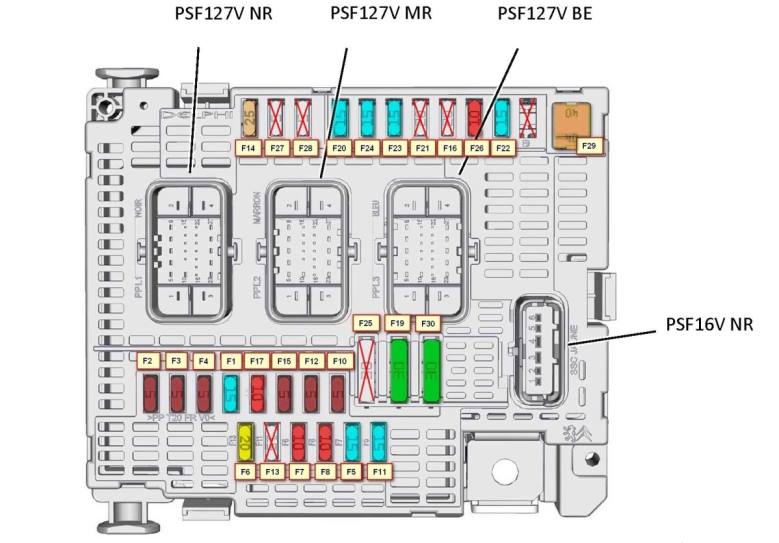

Вариант №1: Схема предохранителей под капотом Citroen C4

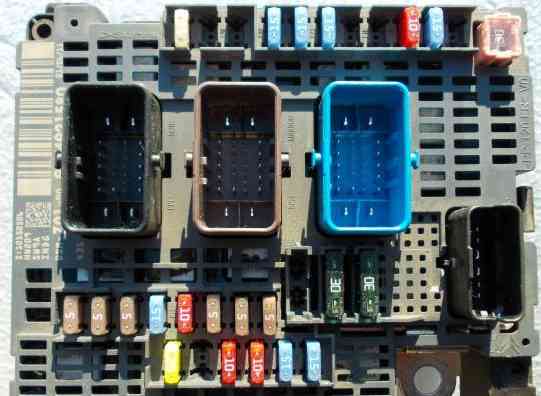

Общая схема расположения предохранителей
Расшифровка предохранителей Citroen C4 (вариант 1)
- F1 15A ЭБУ двигателя — модуль защиты и распределения питания
- F2 5A Блок управления электровентилятором охлаждения
- F3 5A Электронный блок управления двигателем
- F5 15A ЭБУ двигателя
- F6 20A ЭБУ двигателя — топливный насос с датчиком уровня топлива
- F7 10A ЭБУ двигателя
- F8 10A ЭБУ двигателя
- F10 5A Контактор системы круиз-контроля — ЭБУ АКПП
- F11 15A Левая фара, правая фара, ионизатор воздуха
- F14 25A Компрессор кондиционера
- F15 5A Электронасос гидроусилителя руля
- F17 10A Электрохромное внутреннее зеркало — плата управления стеклоподъемником/зеркалом двери водителя
- F19 30A Очиститель ветрового стекла (низкая/высокая скорость)
- F20 15A Насос омывателя лобового стекла
- F21 20A Насос омывателя фар
- F22 15A Гудок
- F23 15A Правая фара
- F24 15A Левая фара
- F26 10A Компрессор кондиционера
- F29 30A Стартер
Дополнительные предохранители расположены снизу блока:
F10 5A Управление АКПП
F11 5A Реле shift-lock
F12 15A ЭБУ АКПП

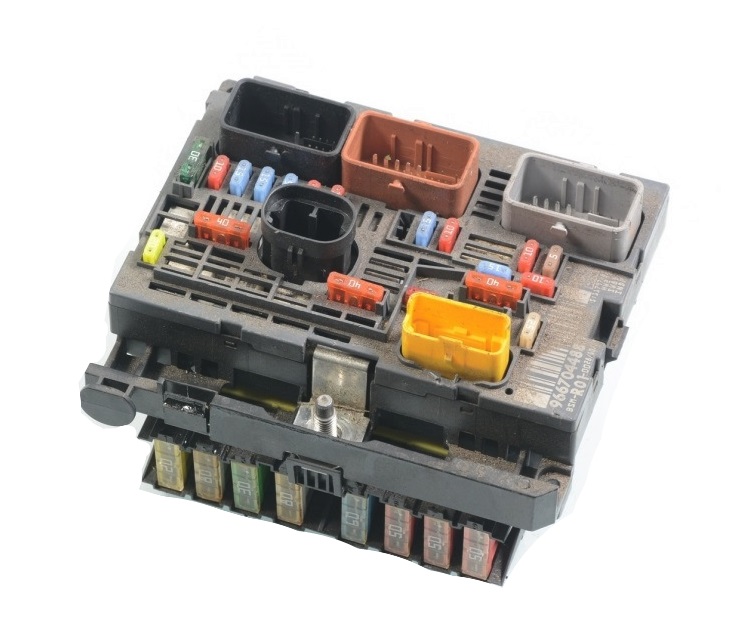

Вариант №2: Дополнительная схема предохранителей под капотом Ситроен C4

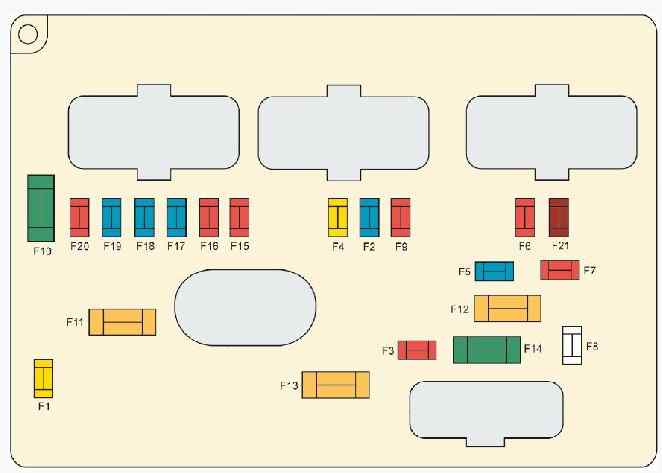

Схема блока предохранителей
Назначение элементов
- 20 А ЭБУ двигателя, электровентилятор охлаждения
- 15 A Гудок
- 10 А Омыватели переднего и заднего стекол
- 20 А Омыватель фар
- 15 А Топливный насос
- 10 А АКПП, ксенон, адаптивные фары, клапан адсорбера
- 10 А ЭБУ ABS/ESP, гидроусилитель руля
- 25 А Стартер
- 10 А Подогреватель (дизель), датчик уровня антифриза
- 30 А Клапана двигателя, датчик воды в топливе, ЭБУ, форсунки, катушка зажигания, лямбда-зонд, клапан адсорбера (1.4i 16V, 1.6i 16V)
- 40 А Вентилятор охлаждения, кондиционер
- 30 А Передний стеклоочиститель
- 40 А Блок BSI
- Не используется
- 10 А Правая фара дальний свет
- 10 А Левая фара дальний свет
- 15 А Левая фара ближний свет
- 15 А Правая фара ближний свет
- 15 А ЭБУ двигателя (1.4i 16V, 1.6i 16V)
- 10 А Клапаны двигателя
- 5 А Реле вентилятора, система VVT
Вариант №3: Альтернативная схема

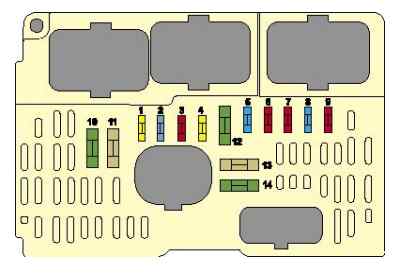

Схема предохранителей
Описание
- (20A) ЭБУ двигателя — вентилятор охлаждения
- (15A) Гудок
- (10A) Передние и задние омыватели
- (20A) Омыватель фар
- (15A) Топливный насос
- (10A) АКПП — ксенон — адаптивные фары — клапан адсорбера (2.0 двигатель)
- (10A) ЭБУ ABS/ESP — гидроусилитель
- (20A) Стартер
- (10A) Подогреватель (дизель) — контактор уровня ОЖ
- (30A) Клапаны двигателя — датчик воды в топливе — ЭБУ — инжекторы — катушка — кислородный датчик — клапан адсорбера (1.4 и 1.6)
- (40A) Вентилятор воздуха — кондиционер
- (30A) Передний очиститель
- (40A) Интеллектуальный блок BSI
- (30A) Компрессор воздуха (2.0 двигатель)

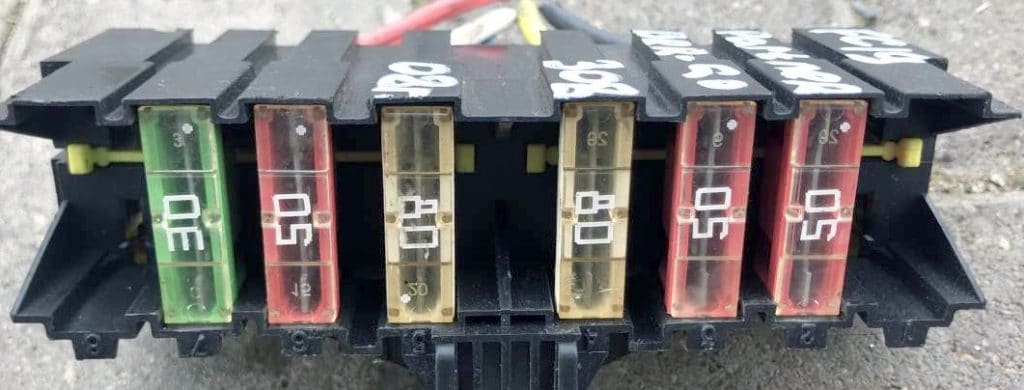

Макси-предохранители (силовые вставки)
Эти мощные предохранители в форме плавких вставок размещены в нижней секции блока под капотом Citroen C4 для защиты высокомощных цепей.
MF1 30 А / 50 А Электровентилятор охлаждения
MF2 30 A Насос ABS/ESP
MF3 50 А ЭБУ ABS/ESP
MF4 80 А Блок BSI
MF5 80 А Блок BSI
MF6 10 А Блок предохранителей салона
MF7 20 А Диагностический разъем / Насос добавки в дизтопливо
MF8 Не используется
Блок предохранителей на аккумуляторе Citroen C4

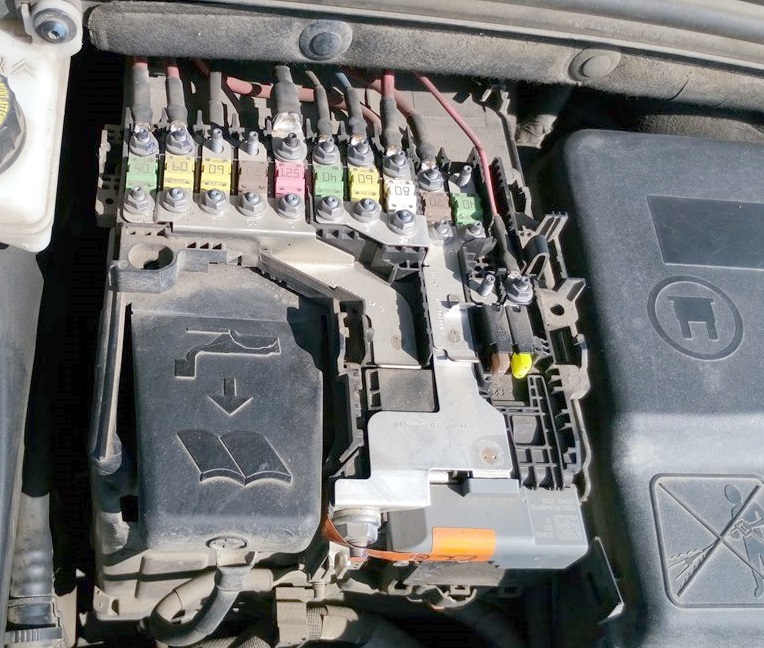

Фото примера расположения
Вариант №1

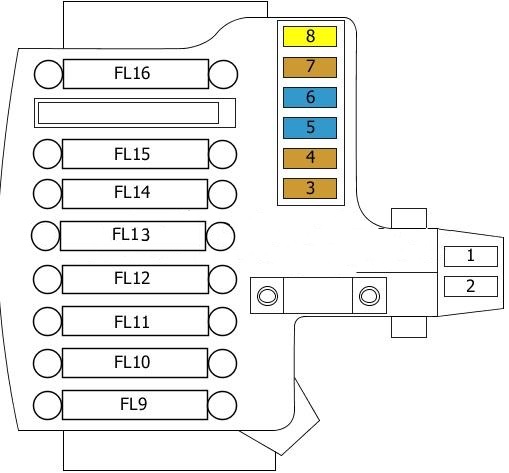

Схема блока на АКБ
Расшифровка
| 1 | — |
| 2 | — |
| 3 | (5A) Датчик состояния АКБ |
| 4 | (5A) ЭБУ автоматической коробки передач |
| 5 | (5A/15A) Диагностический OBD-разъем |
| 6 | (15A) ЭБУ АКПП |
| 7 | (5A) ЭБУ ABS/ESP |
| 8 | (20A) Задняя 12В розетка |
| FL9 | (60A) Предохранители BSI (умный блок питания) |
| FL10 | (80A) Гидроусилитель руля |
| FL11 | (30A) ЭБУ АКПП |
| FL12 | (60A) Вентилятор охлаждения |
| FL13 | (60A) Предохранители BSI |
| FL14 | (70A) Свечи накаливания |
| FL15 | (100A) Блок реле защиты №3 |
| FL16 | — |
Вариант №2

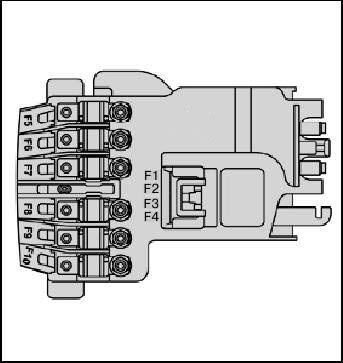

Схема блока на аккумуляторе
Назначение
- F1 Не используется
- F2 30 A Коробка передач (механика с ЭБУ или АКПП)
- F3 Не используется
- F4 Не используется
- F5 80 А Электронасос ГУР
- F6 70 А Подогреватель (дизель)
- F7 100 А Блок защиты и коммутации
- F8 Не используется
- F9 30 А Узел насоса механической КПП с ЭБУ
- F10 30 А Мотор Valvetronic
Предохранители в салоне Citroen C4: расположение и схема
Блок предохранителей салона Ситроен C4 находится слева от водительского места под торпедо. Доступ к нему скрыт за защитной панелью: потяните за верхний край, чтобы освободить фиксаторы, поверните два винта на четверть оборота и откиньте крышку. На обратной стороне есть пинцет для удобной замены предохранителей в Citroen C4.
Вариант №1

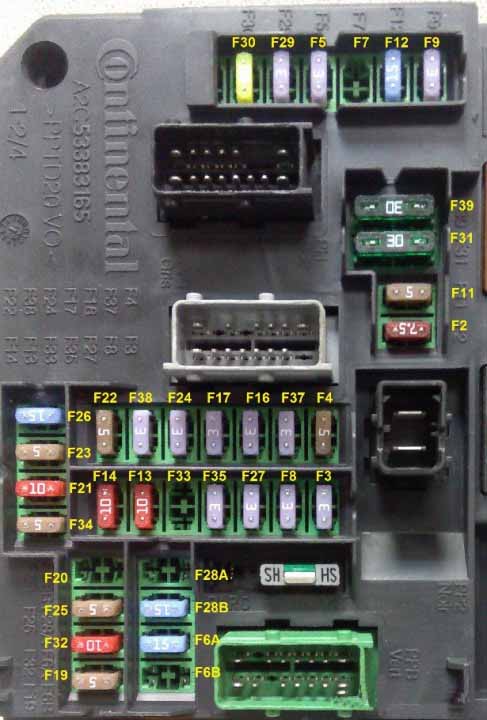

Схема блока в салоне
Описание предохранителей салона Citroen C4
F2 7.5A Диагностический разъем OBD.
F3 3A Антиугонная система или кнопка START/STOP.
F4 5A Считыватель ключа-пульта.
F5 3A Дистанционный ключ.
F6A-F6B 15A Сенсорный экран, аудиосистема, навигация, CD, USB-разъемы.
F7 15A ЭБУ hands-free.
F8 3A Сирена сигнализации, процессор охраны.
F9 3A Кнопки на руле.
F11 5A ЭБУ стабилизации, общий блок сигнализации, сканер ключа.
F12 15A Контактор тормоза.
F13 10A Передний прикуриватель.
F14 10A Задний прикуриватель.
F16 3A Лампы салона, подсветка бардачка.
F17 3A Подсветка козырьков, лампы.
F19 5A Приборная панель.
F20 5A Селектор механической КПП с ЭБУ.
F21 10A Управление аудио и климат-контролем.
F22 5A Дисплеи, парктроники.
F23 5A Блок под капотом.
F24 3A Датчики дождя/света.
F25 15A Подушки безопасности, натяжители.
F26 15A
F27 3A Контактор тормоза.
F28A-F28B 15A Аудиосистема (доп.).
F29 3A Подрулевой переключатель.
F30 20A Очиститель заднего стекла.
F31 30A Центральный замок, моторы замков.
F32 10A Камера заднего вида (C4L), аудиоусилитель.
F33 3A Память сиденья водителя.
F34 5A Реле ГУР.
F35 3A
F37 3A Управление дворниками/зеркалом водителя — электрохромное зеркало
F38 3A Корректор фар — электрохромное зеркало.
F39 30A
Предохранители прикуривателя в Citroen C4 — №13 и №14.

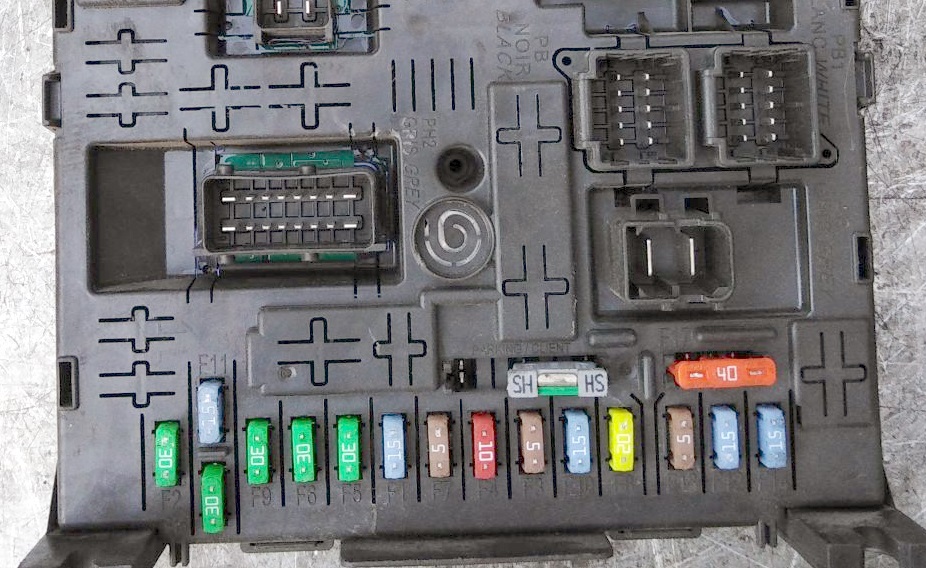

Вариант №2

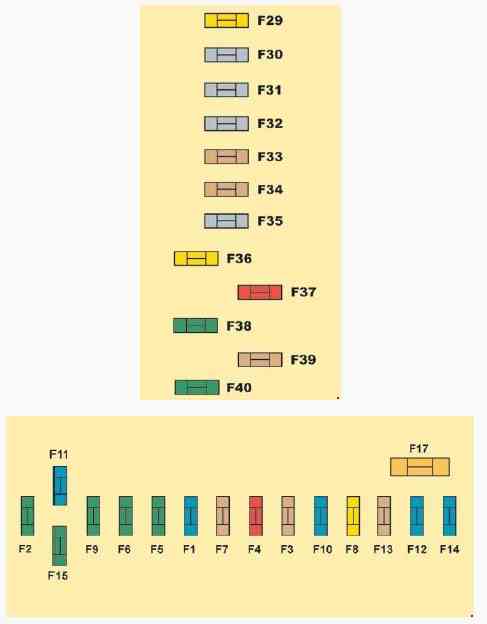

Схема предохранителей
Расшифровка
- F1(15A) Задний стеклоочиститель.
- F2(30A) Центральный замок — суперблокировка.
- F3(5A) Подушки и преднатяжители.
- F4(10A) OBD — стоп-сигналы — электрохромное зеркало — ESP — датчик воды — присадка дизеля — контактор сцепления (ESP, круиз-контроль).
- F5(30A) Передние стеклоподъемники — обогрев/привод зеркал.
- F6(30A) Задние стеклоподъемники.
- F7(5A) Салонное освещение.
- F8(20A) Аудио — NaviDrive — рулевые кнопки — дисплей — сигнализация — передняя 12В розетка — прицеп — модуль автошколы.
- F9(30A) Прикуриватель — задняя 12В розетка.
- F10(15A) Датчики давления шин — АКПП — контактор STOP.
- F11(15A) Блокировка руля — OBD — сажевый фильтр.
- F12(15А) Регулировки сидений — предупреждение о разметке — парктроники.
- F13(5А) Датчики дождя/света — МКПП с ЭБУ — ЭБУ двигателя.
- F14(15А) Кондиционер — панель приборов — тахометр — подушки — прицеп — Bluetooth.
- F15(30A) Центральный замок — суперблокировка.
- F16(SHUNT)( — ).
- F17(40A) Обогрев заднего стекла.
- F29(20A) Подогрев сидений.
- F33(4A) Парковка, автоочиститель/освещение.
- F36 (20A) Усилитель hi-fi.
- F37 (10A) Кондиционер.
- F38 (30A) Привод сиденья водителя.
- F39 (5A) Лючок заправки.
- F40 (30A) Привод сиденья пассажира, панорамная крыша.
Предохранители прикуривателя — №8 и №9 в этом варианте.
Дополнительный блок BFH3 с реле и предохранителями

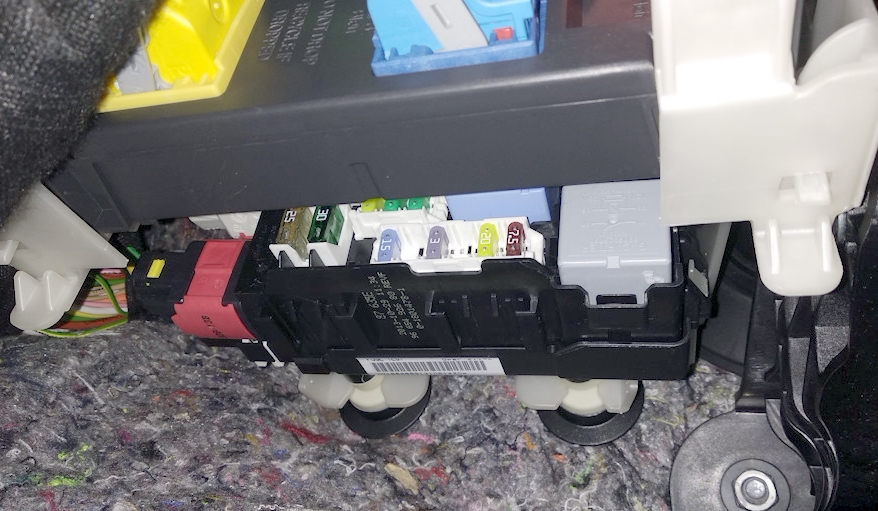

Этот дополнительный блок в Citroen C4 установлен чуть ниже основного в моторном отсеке.

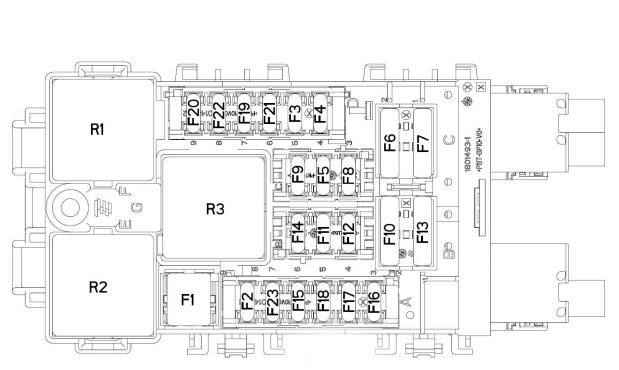

Элементы блока BFH3
| F3 | 15А блок салонных предохранителей 5 (такси-версия) |
| F4 | 15А 12В розетка для мультимедиа |
| F5 | 30А моторы задних стеклоподъемников |
| F6 | 30А моторы передних стеклоподъемников |
| F7 | 2А подогрев сидений |
| F8 | 20А вентилятор кондиционера |
| F9 | 30А привод багажника |
| F10 | 40А катушка левого ремня безопасности |
| F11 | 5А блок прицепа |
| F12 | 30А привод сиденья водителя и массаж |
| F13 | 40А катушка правого ремня безопасности |
| F14 | 30А привод сиденья пассажира и массаж |
| F15 | 25А привод шторки люка |
| F16 | 5А плата управления стеклоподъемником/зеркалом водителя |
| F17 | 10А блок освещения и памяти зеркал |
| F18 | 25А аудиоусилитель |
| F19 | не используется |
| F20 | 7,5А привод багажника |
| F21 | 3А hands-free доступ |
| F2 | 7,5А зеркала с подогревом |
| F22 | 20А розетка 230 В |
| F23 | не используется |
| R1 | розетка 230 В |
| R2 | розетка 12 В |
| R3 | не используется |
| F1 | 40А обогрев заднего стекла |
Некоторые реле и предохранители могут быть размещены вне блоков, рядом с защищаемыми устройствами, такими как реле вентиляторов охлаждения в Citroen C4.
