Chery Fora A21 производилась в период с 2006 по 2011 год, предлагая варианты двигателей объемом 1.5 л, 1.6 л и 2.0 л. Эта модель также известна как Chery Elara или Chery A5. В этой статье мы подробно разберем расположение и схемы предохранителей и реле для Chery Fora, включая предохранитель прикуривателя, блоков предохранителей в салоне, багажнике и под капотом, чтобы помочь с диагностикой и заменой.
Функции предохранителей и реле могут варьироваться в зависимости от комплектации. Рекомендуем проверять данные по схемам на крышках блоков предохранителей Chery Fora A21.
Блок предохранителей в салоне

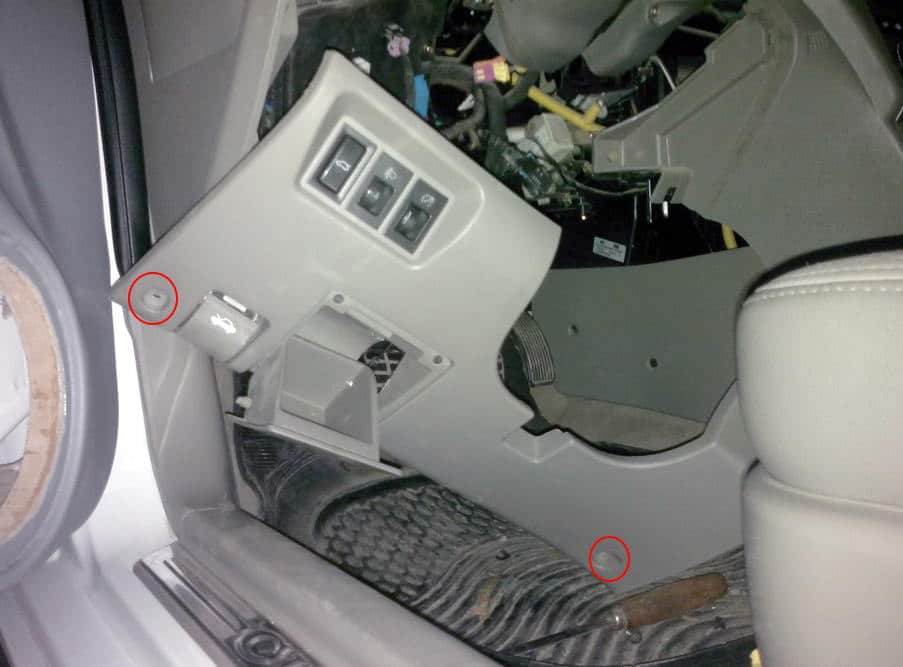

Предохранители салона Chery Fora расположены со стороны водителя, в нижней части торпедо, внутри блока управления комфортом (ISU). Чтобы получить доступ к блоку предохранителей и реле, снимите нижнюю панель, отвинтив два крепежных элемента.

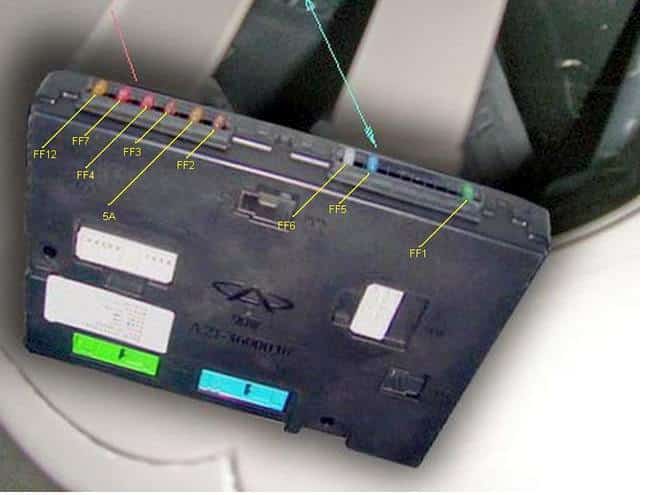

Фото схема блока предохранителей в салоне Chery Fora
Расшифровка предохранителей
| FF1 | 30А Электростеклоподъемники передних дверей (водительская и пассажирская) |
| FF2 | 7,5А Нагрев боковых зеркал |
| FF3 | 7,5А Освещение бардачка, козырьков и замка зажигания |
| FF4 | 10А Клаксона (сигнал) |
| FF5 | 15А Система центрального замка |
| FF6 | 5А Передние противотуманные фары (ПТФ) |
| FF7 | 15А Габаритные огни, подсветка салонных кнопок и регулировка подсветки |
| FF12 | 10А Аудиосистема (магнитола) от зажигания |
| 5 А | Резервный предохранитель |
Блок в багажнике Chery Fora A21

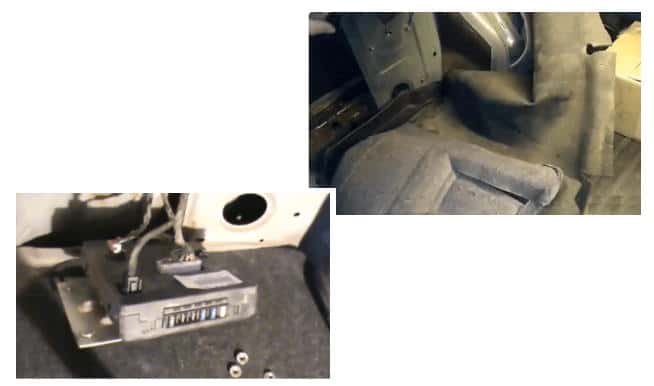

Дополнительный блок предохранителей и реле Chery Fora находится за левой обшивкой багажника, в заднем модуле комфорта (ISU).
Блок предохранителей в багажнике выглядит следующим образом.

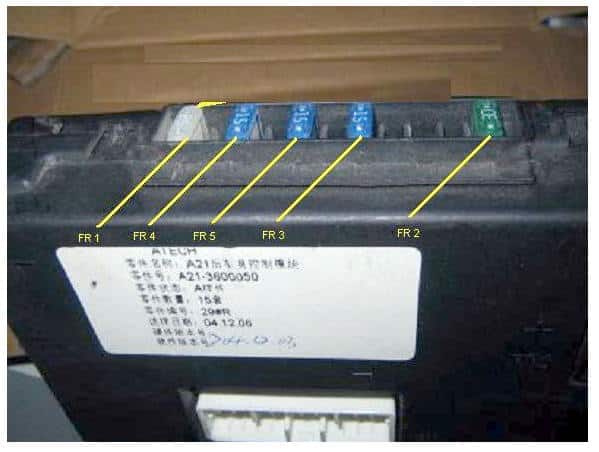

Схема блока предохранителей в багажнике
Описание предохранителей
| FR1 | 25А Обогрев заднего стекла |
| FR4 | 15А Освещение багажника и задние противотуманные фары |
| FR5 | 15А Задние габаритные огни, поворотники, подсветка номерного знака, замок багажника |
| FR3 | 15А Тормозные сигналы и дополнительный стоп-сигнал |
| FR2 | 30А Задние электростеклоподъемники |
Блоки предохранителей под капотом Chery Fora
Основной блок предохранителей и реле

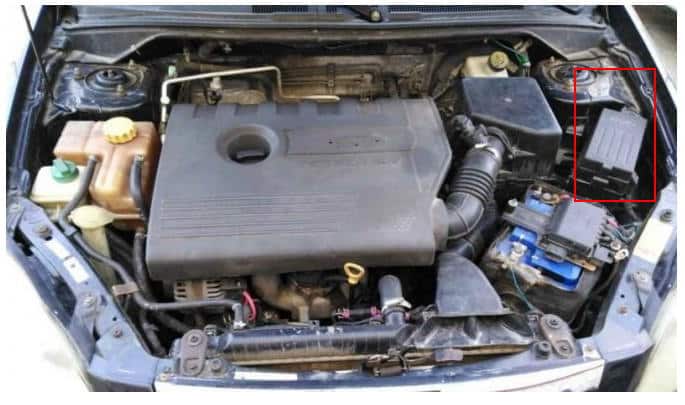

Главный блок предохранителей Chery Fora A21 размещен слева от аккумулятора под капотом.

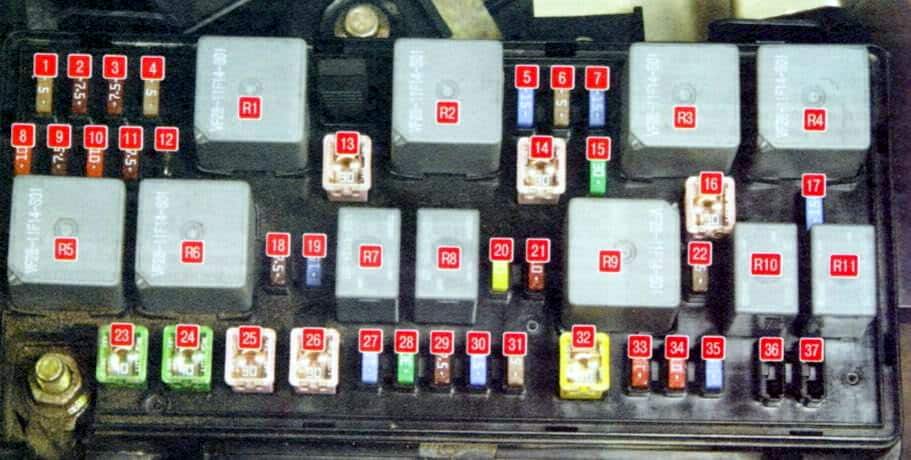

Фото схема блока под капотом
Назначение предохранителей и реле под капотом
| 1 | 5А ABS система, контрольный модуль тормозов (ABS ECU) |
| 2 | 7,5А Привод зеркал заднего вида (POWER MIRRORS) |
| 3 | 7,5А Приборная панель и ISU под рулем (CLUSTER, ISU) |
| 4 | 5А Система подушек безопасности SRS (AIRbag Power) |
| 5 | 15А Обогрев передних сидений (SEATS WARMER) |
| 6 | 5А Резервный (SPARE) |
| 7 | 15А Стеклоочистители и омыватель (WIPER) |
| 8 | 10А ЭБУ двигателя (EMS) |
| 9 | 7,5А Резерв / АКПП (TCU DP0) |
| 10 | 10А Кондиционер и отопление (HVAC) |
| 11 | 7,5А Лямбда-зонд верхний (H2OS Up) |
| 12 | 7,5А Лямбда-зонд нижний (H2OS Down) |
| 13 | 30А ЭБУ двигателя (EMS) |
| 14 | 30А Стартер (STARTER Motor) |
| 15 | 30А Вентилятор отопителя (HVAC BLOWER) |
| 16 | 30А АКПП TCU (CVT) или резерв |
| 17 | 15А Ближний свет правая фара (RL BEAM) |
| 18 | 7,5А Питание реле ЭБУ (EMS RLY POWER) |
| 19 | 15А Топливный насос (FUEL PUMP) |
| 20 | 20А Солнцезащитный люк (SUNROOF) |
| 21 | 10А Резервный (SPARE) |
| 22 | 5А Резерв или АКПП (TCU DP0) |
| 23 | 40А ABS насос (ABS PUMP) |
| 24 | 40А ABS модуль (EBCM) |
| 25 | 30А Прикуриватель (CIG POWER Outlet) |
| 26 | 30А Резервный (SPARE) |
| 27 | 15А Компрессор А/С (AC Compressor) |
| 28 | 30А Регулировка передних сидений (Power Seats) |
| 29 | 7,5А Приборная панель (Instrument Cluster) |
| 30 | 15А Радиоприемник (RADIO) |
| 31 | 5А Замок зажигания (Ignition Switch) |
| 32 | 60А Резервный (SPARE) |
| 33 | 10А Дальний свет левая фара (LH BEAM) |
| 34 | 10А Дальний свет правая фара (RH BEAM) |
| 35 | 15А Ближний свет левая фара (LL BEAM) |
| 36 | Резерв |
| 37 | Резерв |
| R1 | Реле ЭБУ двигателя (EMS RELAY) |
| R2 | Резервное реле (SPARE) |
| R3 | Реле стартера (STARTER Motor RLY) |
| R4 | Резервное реле; на АКПП — TCU CVT RLY |
| R5 | Реле зажигания (ON IGNITION RLY) |
| R6 | Реле аксессуаров (ACC RLY) |
| R7 | Реле топливного насоса (FUEL PUMP RLY) |
| R8 | Реле кондиционера (A/C Compressor RLY) |
| R9 | Реле вентилятора HVAC (HVAC BLOWER RLY) |
| R10 | Реле дальнего света (HIGH BEAM, 20А) |
| R11 | Реле ближнего света (LOW BEAM, 20А) |
Предохранитель прикуривателя в Chery Fora — это элемент №25, отвечающий за розетку прикуривателя.
Блок силовых предохранителей на аккумуляторе
На положительном выводе АКБ размещен блок мощных предохранителей в форме плавких предохранителей для Chery Fora A21.

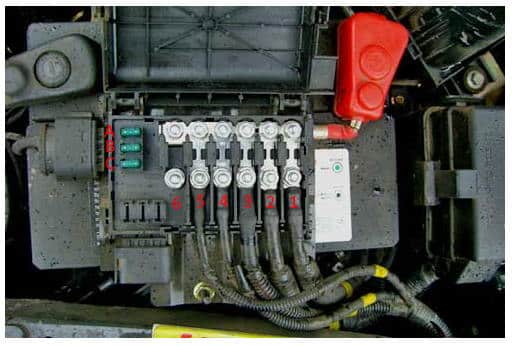

Схема блока на аккумуляторе
Расшифровка силовых предохранителей
Вариант 1
- 150А Генератор, стартер, общий плюс, катушка зажигания
- 80А Блок под капотом
- 80А Передний ISU (под рулем)
- 50А Задний ISU (багажник)
- 40А Вентиляторы охлаждения
- 40А Резерв
Вариант 2
- 120А Генератор, стартер, общий плюс, катушка зажигания
- 80А Передний ISU
- 80А Задний ISU (багажник)
- 50А Обогрев сидений
- 40А Резерв
- 40А Вентиляторы охлаждения и контроллер
А, B, C — запасные предохранители.
Это полная информация по предохранителям и реле Chery Fora A21. Если у вас есть дополнения по схемам или замене, оставляйте отзывы в комментариях.
