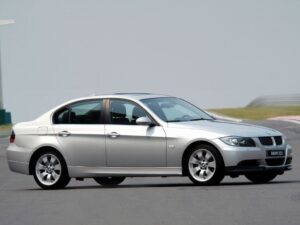

Платформа BMW E90 — основа для пятого поколения BMW 3-й серии. Производство седана E90 стартовало в 2005 году, а универсал (E91), купе (E92) и кабриолет (E93) появились в конце 2006-го. Выпуск моделей BMW E90 продолжался с 2007 по 2013 год, включая годы 2008, 2009, 2010, 2011 и 2012. За этот период произошел один рестайлинг. В этой статье мы подробно разберем расположение и схемы предохранителей BMW E90 для всех указанных версий, включая информацию о замене предохранителей и реле в BMW 3 серии E90.
В различных модификациях BMW 3-й серии схема предохранителей может немного варьироваться, поэтому мы приведем варианты для наиболее популярных комплектаций BMW E90, E91, E92 и E93.
Расположение блока предохранителей BMW E90
Основной блок предохранителей и реле в BMW E90 установлен в перчаточном ящике (бардачке). Чтобы получить доступ, поверните два фиксатора и снимите крышку. Если возникнут сложности, рекомендуем просмотреть видео в конце материала по замене предохранителей BMW E90.

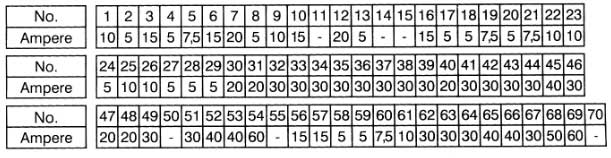

На внутренней стороне крышки блока предохранителей BMW E90 обычно прикреплена инструкция с диаграммой предохранителей и реле для вашей модели. Пример такой схемы выглядит следующим образом.

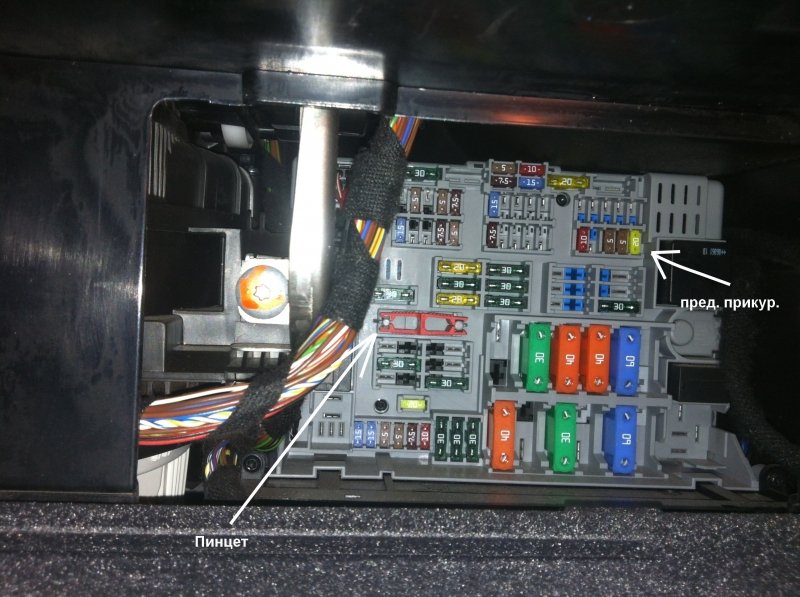

Реальное фото блока предохранителей BMW E90

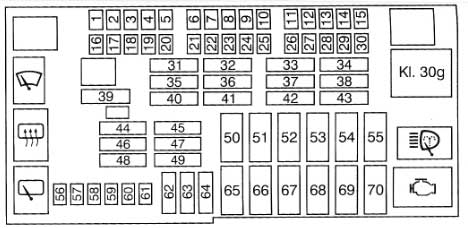

Вариант 1: Схема предохранителей BMW E90 до рестайлинга
Расшифровка предохранителей и реле BMW E90
| 1 | Реле электромотора дворников лобового стекла BMW E90 |
| 2 | Реле нагревателя заднего стекла в BMW E90 |
| 3 | Реле заднего дворника BMW E90 |
| 4 | |
| 5 | Реле насоса омывателя фар BMW E90 |
| 6 | Реле насоса вентиляции BMW E90 |
| F1 | (15А) До 08/05: ЭБУ автоматической коробки передач BMW E90 |
| F2 | (5A) Модуль антенны BMW E90 |
| F3 | — |
| F4 | (5A) Модуль замка зажигания BMW E90 |
| F5 | (7,5A) |
| F6 | (15A) ЭБУ АКПП BMW E90 |
| F7 | (20A) Модуль вспомогательного обогревателя BMW E90 |
| F8 | (5A) |
| F9 | (10A) Модуль адаптивного круиз-контроля BMW E90 |
| F10 | (15A) Модуль механизма фаркопа BMW E90 |
| F11 | (10А) Аудиосистема BMW E90 |
| F12 | (20A) |
| F13 | (5A) |
| F14 | — |
| F15 | — |
| F16 | (15A) Гудки BMW E90 |
| F17 | — |
| F18 | (5A) CD-чейнджер BMW E90 |
| F19 | (7,5A) |
| F20 | (5A) |
| F21 | (7,5A) |
| F22 | (10A) Модуль адаптивного круиз-контроля BMW E90 |
| F23 | (10A) |
| F24 | (5A) Модуль контроля давления в шинах BMW E90 |
| F25 | (10A) |
| F26 | (10A) Телематический модуль BMW E90 |
| F27 | (5A) |
| F28 | (5A) |
| F29 | (5A) |
| F30 | (20A) Предохранитель прикуривателя BMW E90, E91, E92, E93 |
| F31 | (30A) До 08/05: ABS BMW E90 |
| F32 | (30A) |
| F33 | (30А) Электрорегулировка передних сидений BMW E90 |
| F34 | (30А) Усилитель аудиосистемы BMW E90 |
| F35 | (20А) До 08/05: ЭБУ двигателя BMW E90 |
| F36 | (30А) |
| F37 | (30А) Электрорегулировка передних сидений BMW E90 |
| F38 | (30А) |
| F39 | (30А) Стеклоочиститель BMW E90 |
| F40 | (20А) |
| F41 | (30А) |
| F42 | (30А) |
| F43 | (30А) Омыватели фар BMW E90 |
| F44 | (30А) Модуль прицепа BMW E90 |
| F45 | (20А) |
| F46 | (30А) Обогрев заднего стекла BMW E90 |
| F47 | (20А) |
| F48 | — |
| F49 | (30А) Подогрев передних сидений BMW E90 |
| F50 | (40А) |
| F51 | (50А) Модуль замка зажигания BMW E90 |
| F52 | (50А) |
| F53 | (50А) |
| F54 | (60А) ЭБУ двигателя BMW E90 |
| F55 | — |
| F56 | (15А) Центральный замок BMW E90 |
| F57 | (15А) Центральный замок BMW E90 |
| F58 | (5А) |
| F59 | (5А) Модуль рулевой колонки BMW E90 |
| F60 | (7,5А) ЭБУ климат-контроля BMW E90 |
| F61 | (10А) |
| F62 | (30А) Задние стеклоподъемники BMW E90 |
| F63 | (30А) |
| F64 | (30А) Задние стеклоподъемники BMW E90 |
| F65 | (40А) Система ABS BMW E90 |
| F66 | (50А) |
| F67 | (50А) Вентилятор кондиционера BMW E90 |
| F68 | — |
| F69 | (50А) Вентилятор охлаждения двигателя BMW E90 |
| F70 | — |
Особое внимание уделим предохранителю прикуривателя в BMW E90 — это ключевой элемент для диагностики и ремонта электрики.
Вариант 2: Схема предохранителей BMW E90 рестайлинг
(модели после рестайлинга BMW E90)
Расшифровка предохранителей рестайлингового BMW E90
| 1 | Реле заднего дворника BMW E90 рестайлинг |
| 2 | Реле передних дворников BMW E90 рестайлинг |
| 3 | |
| F1 | (10A) Модуль дуги безопасности BMW E90 |
| F2 | (5A) |
| F3 | — |
| F4 | (5A) Модуль замка зажигания BMW E90 |
| F5 | (20A) Топливный насос BMW E90 |
| F6 | (15А) С 08/07: ЭБУ АКПП BMW E90 |
| F7 | (20A) Модуль вспомогательного обогревателя BMW E90 |
| F8 | (20A) Усилитель аудиосистемы BMW E90 |
| F9 | (10A) Модуль адаптивного круиз-контроля BMW E90 |
| F10 | (15A) Модуль фаркопа BMW E90 |
| F11 | (10A) С 08/07: Аудиосистема BMW E90 |
| F12 | (20A) |
| F13 | (5A) Модуль контроля давления в шинах BMW E90 |
| F14 | — |
| F15 | (5A) Датчик воздуха для климат-контроля BMW E90 |
| F16 | (15A) С 08/07: Гудки BMW E90 |
| F17 | (10A) |
| F18 | (5A) Модуль антенны BMW E90 |
| F19 | (7,5А) Иммобилайзер BMW E90 |
| F20 | (5A) |
| F21 | (7,5A) |
| F22 | (10A) Модуль адаптивного круиз-контроля BMW E90 |
| F23 | (10A) |
| F24 | (5A) Модуль TPMS BMW E90 |
| F25 | (10A) Модуль ремней безопасности BMW E90 |
| F26 | (10А) Телематика BMW E90 |
| F27 | (5A) |
| F28 | (5A) |
| F29 | (5A) Подогрев сидений BMW E90 |
| F30 | (20A) Предохранитель прикуривателя BMW E90 рестайлинг |
| F31 | (20A) Мультимедийный модуль BMW E90 |
| F32 | (30A) Электропривод левого сиденья BMW E90 |
| F33 | (5A) |
| F34 | (5A) CD-чейнджер BMW E90 |
| F35 | (30A) ABS BMW E90 |
| F36 | (30A) |
| F37 | (10A) |
| F38 | (30A) |
| F39 | (30A) |
| F40 | (7.5A) |
| F41 | (30A) |
| F42 | (40A) |
| F43 | (30A) Омыватели фар BMW E90 |
| F44 | (30A) Модуль прицепа BMW E90 |
| F45 | (40A) |
| F46 | (30A) Обогрев заднего стекла BMW E90 |
| F47 | (20A) Разъем прицепа BMW E90 |
| F48 | — |
| F49 | (30А) С 08/07: Электропривод правого сиденья BMW E90 |
| F50 | (10A) ЭБУ двигателя BMW E90 |
| F51 | (50A) Модуль замка зажигания BMW E90 |
| F52 | (20A) |
| F53 | (20A) |
| F54 | (30А) Модуль прицепа BMW E90 |
| F55 | — |
| F56 | (15A) Центральный замок BMW E90 |
| F57 | (15A) Центральный замок BMW E90 |
| F58 | (5A) |
| F59 | (5A) Модуль рулевой колонки BMW E90 |
| F60 | (7,5А) ЭБУ климат-контроля BMW E90 |
| F61 | (10A) |
| F62 | (30A) Задние стеклоподъемники BMW E90 |
| F63 | (30A) |
| F64 | (30A) Задние стеклоподъемники BMW E90 |
| F65 | (40A) ABS BMW E90 |
| F66 | (50A) |
| F67 | (30А) Вентилятор кондиционера BMW E90 |
| F68 | (40A) |
| F69 | (50A) Вентилятор охлаждения BMW E90 |
| F70 | — |
| F71 | (20А) Разъем прицепа BMW E90 |
| F72 | — |
| F73 | — |
| F74 | (10A) |
| F75 | (10A) |
| F76 | (20A/30A) |
| F77 | (30A) |
| F78 | (30A) |
| F79 | (30A) |
| F80 | — |
| F81 | (30A) Модуль прицепа BMW E90 |
| F82 | — |
| F83 | — |
| F84 | (30A) Омыватели фар BMW E90 |
| F85 | — |
| F86 | — |
| F87 | — |
| F88 | (20A) С 08/07: ЭБУ двигателя BMW E90 |
| F89 | Запасной предохранитель BMW E90 |
| F90 | Запасной предохранитель BMW E90 |
| F91 | Запасной предохранитель BMW E90 |
| F92 | Запасной предохранитель BMW E90 |
| F93 | Запасной предохранитель BMW E90 |
| F94 | Запасной предохранитель BMW E90 |
| F95 | Запасной предохранитель BMW E90 |
Предохранитель прикуривателя в рестайлинговой BMW E90 — это F30 на 20А, ответственный за работу розетки.
Полезные советы по предохранителям BMW E90
В видео ниже показано, как открыть блок предохранителей BMW E90 и восстановить центральный замок — полезно для самостоятельного ремонта электрики в BMW 3 серии E90.
Инструкция по эксплуатации BMW E90
Для более детального изучения BMW E90, включая схемы предохранителей и техническое обслуживание, ознакомьтесь с руководством по эксплуатации: «скачать»
