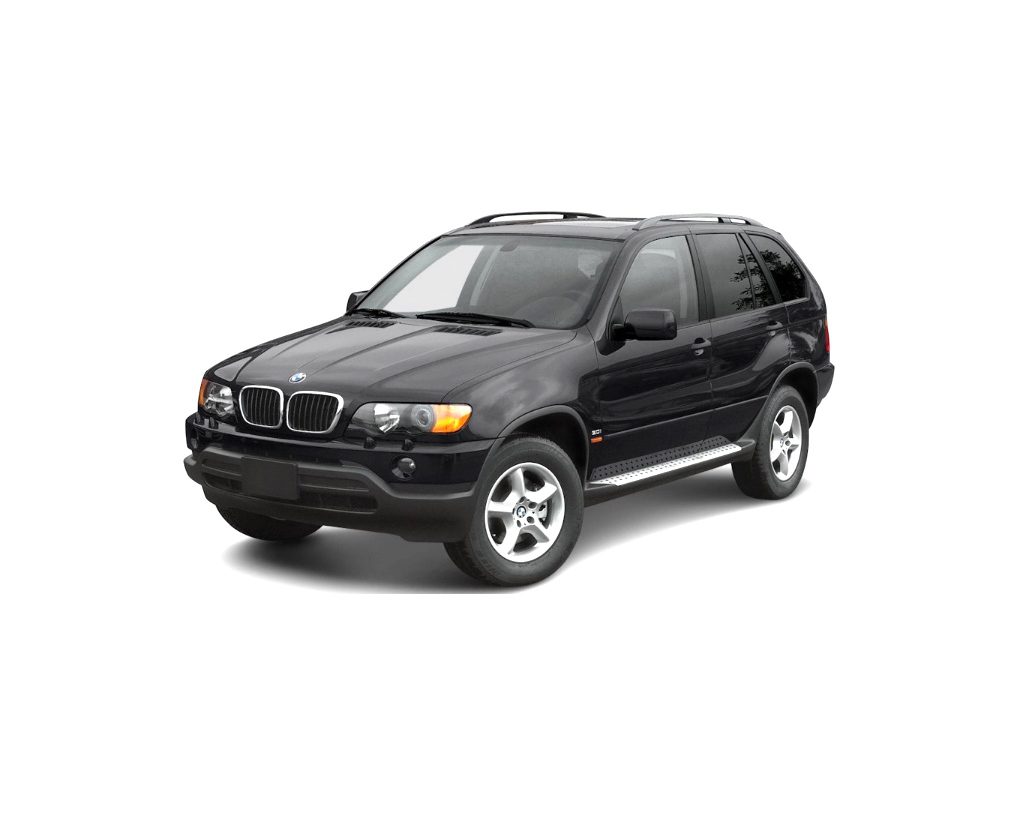

Первое поколение BMW X5 E53 начало производство в 1999 году. Эта модель выпускалась в период с 2000 по 2006 год. В этой статье мы подробно разберем схемы блоков предохранителей и реле для BMW X5 E53, включая расшифровку назначений, перевод кодов ошибок с приборной панели на русский язык, а также полное руководство по эксплуатации и обслуживанию автомобиля BMW X5 E53.
Назначение предохранителей и реле в BMW X5 E53 может варьироваться в зависимости от модификации. Рекомендуется проверять актуальные схемы и спецификации в официальных брошюрах или руководстве по эксплуатации.
Основной блок предохранителей и реле в салоне BMW X5 E53

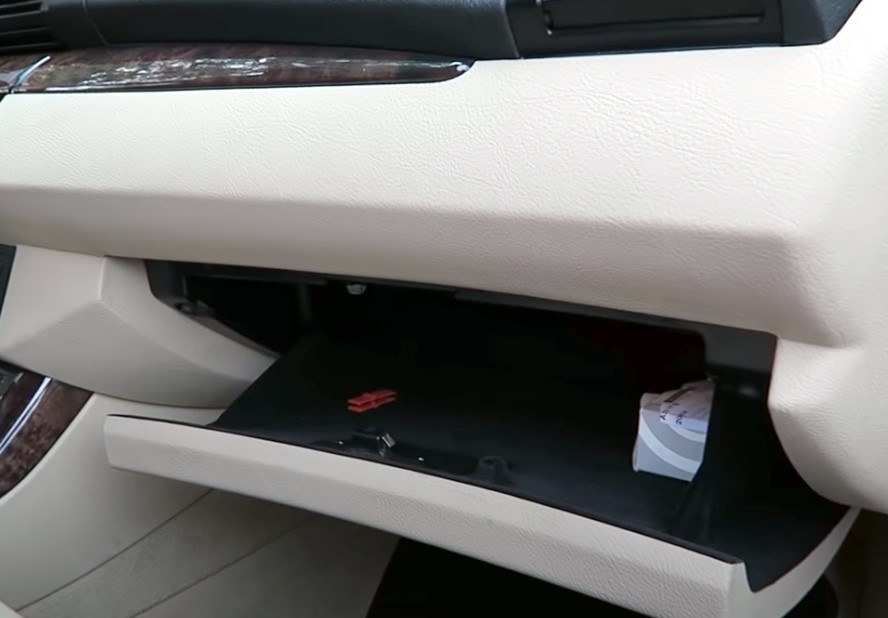

Главный блок предохранителей и реле в салоне BMW X5 E53 расположен в перчаточном ящике (бардачке), за специальной защитной панелью. Для доступа откройте бардачок и снимите крышку.

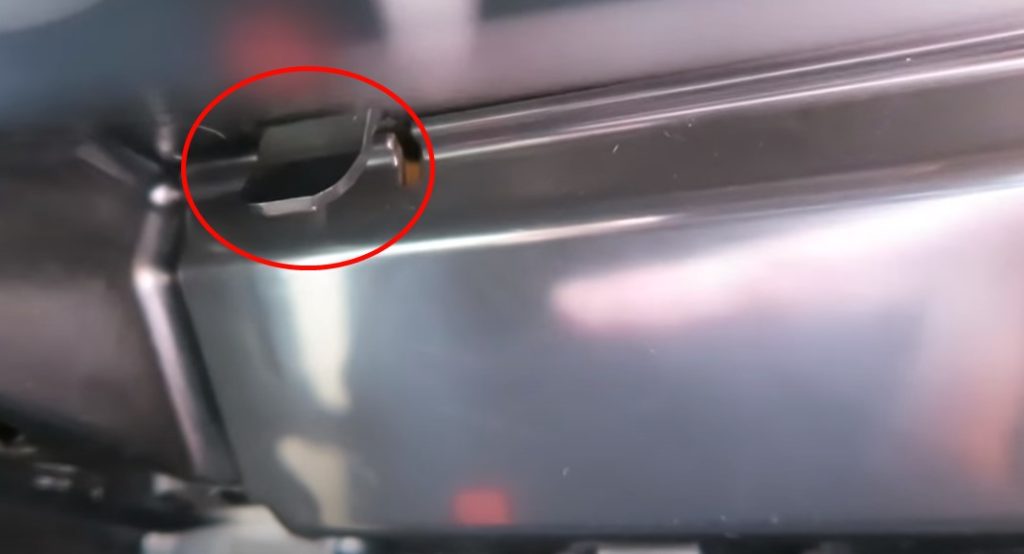

Затем отсоедините две клипсы фиксации задней пластиковой крышки (по бокам слева и справа).

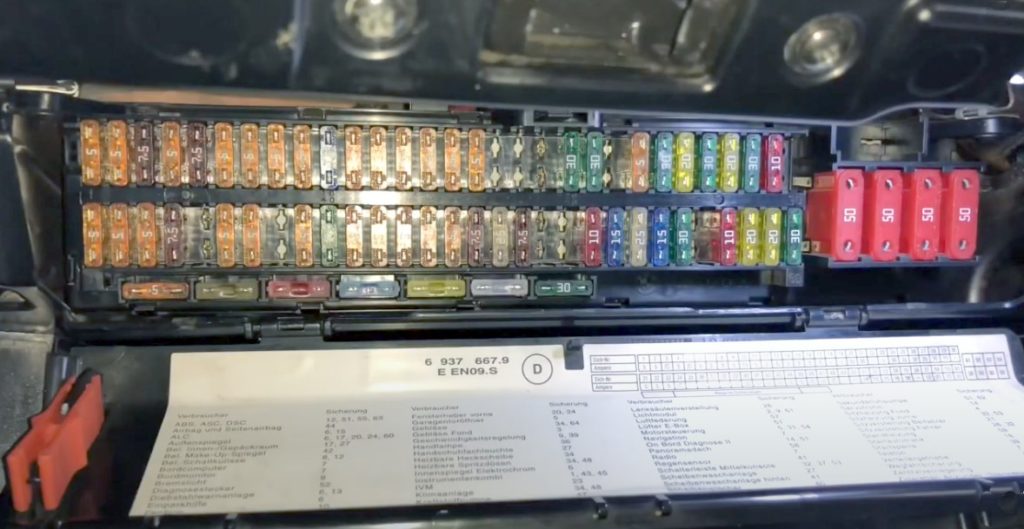

После этого откроется блок с предохранителями, организованными в два ряда. Верхний горизонтальный ряд предназначен для запасных предохранителей BMW X5 E53.
На внутренней стороне крышки обычно размещен пинцет для извлечения предохранителей и схема с расшифровкой для BMW X5 E53.

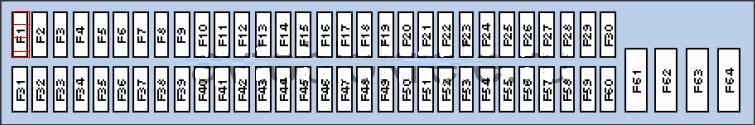

Общая схема расположения предохранителей BMW X5 E53
Таблица расшифровки предохранителей в салоне BMW X5 E53
| 1 | 5А Разъем шины данных, комбинация приборов |
| 2 | 5А Блок управления освещением |
| 3 | 5А Система отопления/ кондиционирования(02/01) |
| 4 | 5А Реле катушки зажигания |
| 5 | 7,5А Генератор, датчик уровня моторного масла, электродвигатель вентилятора охлаждения блока предохранителей /реле |
| 6 | 5А Внутреннее зеркало заднего вида, блок управления системой парковки (02/04), блок управления системы контроля давления в шинах |
| 7 | 5А Реле катушки зажигания |
| 8 | 5А Подсветка комбинации приборов |
| 9 | 5А Система SRS, выключатель стоп-сигналов (датчик положения педали тормоза), блок управления освещением |
| 10 | 15А Звуковой сигнал |
| 11 | 5А Иммобилайзер |
| 12 | 5А Подсветка комбинации приборов, датчик положения рулевого колеса |
| 13 | 5А Противоугонная система, внутреннее зеркало заднего вида |
| 14 | 5А Много функциональный блок управления 1 |
| 15 | 5А Блок управления системы контроля давления в шинах (02/04) |
| 16 | 5А Замок зажигания |
| 17 | 5А блок управления освещением салона |
| 18 | — |
| 19 | — |
| 20 | 30А Блок управления электро оборудованием двери водителя |
| 21 | 30А Электропривод сидений |
| 22 | — |
| 23 | — |
| 24 | 30А Блок управления электро оборудованием двери пассажира |
| 25 | 25А Разъем зарядки, прикуриватель |
| 26 | 30А Реле основных цепей зажигания |
| 27 | 20А Много функциональный блок управления 1 |
| 28 | 30А Омыватели фар |
| 29 | 10А Подушка безопасности |
| 30 | — |
| 31 | 5А Управление двигателем |
| 32 | 5А Реле основных цепей, много функциональный блок управления 2 |
| 33 | 5А Предохранитель прикуривателя |
| 34 | 7,5А Обогреватель заднего стекла, отопитель /кондиционер |
| 35 | — |
| 36 | 5А Разъем зарядки |
| 37 | 5А Много функциональный блок управления 2 |
| 38 | — |
| 39 | 5А Концевой выключатель (датчик положения) педали сцепления, иммобилайзер |
| 40 | 30А Очиститель лобового стекла |
| 41 | 5А Очиститель/ омыватель заднего стекла, многофункциональный блок управления 1 |
| 42 | 5А Лампы освещения салона |
| 43 | 5А Комбинация приборов |
| 44 | 5А Система SRS, электропривод сидений |
| 45 | 5А Комбинация приборов |
| 46 | 7,5А Блок управления раздаточной коробкой |
| 47 | 25А Реле топливного насоса |
| 48 | 7,5А Отопитель/ кондиционер |
| 49 | — |
| 50 | — |
| 51 | 10А Анти блокировочная система тормозов (ABS), система управления двигателем |
| 52 | 15А Диагностический разъем (DLC) (^>09/00) |
| 53 | 25А Много функциональный блок управления 2 |
| 54 | 15А Электронный блок управления КПП |
| 55 | 30А Анти блокировочная система тормозов (ABS) |
| 56 | — |
| 57 | 15А Блок управления под веской |
| 58 | 20А Люк |
| 59 | 20А Дополнительный отопитель |
| 60 | 30А Много функциональный блок управления 1 |
| 61 | 50А Электродвигатель вентилятора системы охлаждения |
| 62 | 50А Реле насоса системы подачи воздуха навыпуск |
| 63 | 50А Анти блокировочная система тормозов (ABS) |
| 64 | 50А Отопитель/ кондиционер |
За работу прикуривателя в BMW X5 E53 отвечают два предохранителя — №33 и №25. Обратите на это внимание при диагностике.

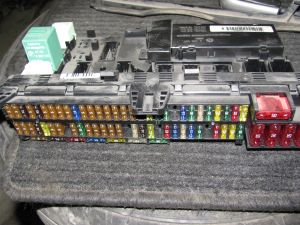

Реальное фото блока предохранителей в салоне BMW X5 E53

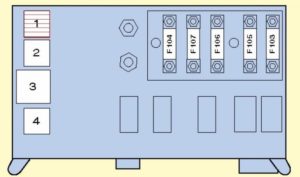

Как показано на фото, над основным блоком предохранителей BMW X5 E53 размещены реле и дополнительные элементы защиты. Вот схема их расположения.
Расшифровка реле и предохранителей в салоне BMW X5 E53
| 1 | Реле подкачивающего топливного насоса — Дизель |
| 2 | — |
| 3 | блок управления освещением салона |
| 4 | Реле звукового сигнала |
| F103 | — |
| F104 | (10А) Свечи накаливания |
| F105 | (80А) Иммобилайзер, замок зажигания- 4,4/4,6(02/02) |
| F106 | (50А) Замок зажигания, блок управления освещением |
| F107 | (50А) Блок управления освещением |

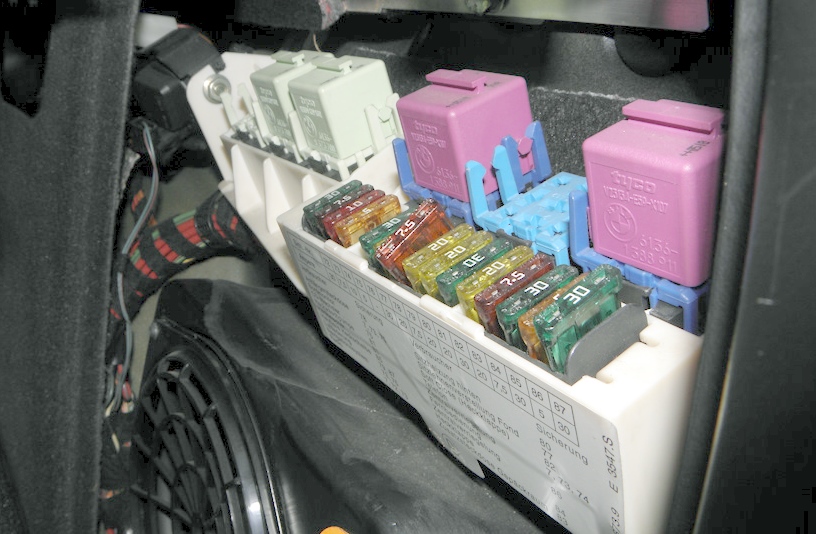

Блок реле и предохранителей в багажнике BMW X5 E53
Чтобы получить доступ к блоку в багажнике BMW X5 E53, потяните вниз за ручку на правой боковой панели. Здесь также прикреплена спецификация с указанием номинальных токов и защищаемых систем.

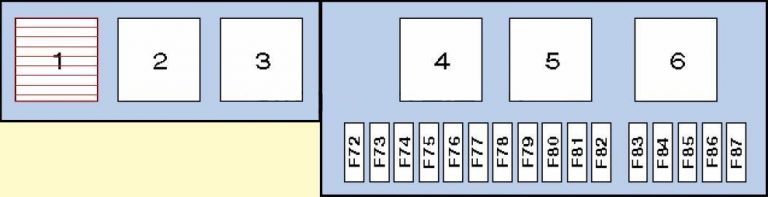

Схема блока предохранителей в багажнике BMW X5 E53
Расшифровка элементов в багажнике BMW X5 E53
| 1 | Реле подогревателя заднего сиденья |
| 2 | Реле обогревателя заднего стекла |
| 3 | Реле аудиосистемы |
| 4 | Реле привода открывания крышки багажника / задней двери — нижнее |
| 5 | Реле электропривода сиденья (заднее) |
| 6 | Реле привода открывания крышки багажника /задней двери — верхнее |
| F72 | 30А Аудиосистема, навигационная система |
| F73 | 7,5А Реле катушки зажигания |
| F74 | 10А Телефон |
| F75 | 5А Аудиосистема, навигационная система |
| F76 | — |
| F77 | 30А Электропривод задних сидений |
| F78 | 20А Разъем электрооборудования прицепа |
| F79 | 7,5А Блок управления подвеской |
| F80 | 20А Реле катушки зажигания |
| F81 | 20А Очиститель/ омыватель заднего стекла |
| F82 | — |
| F83 | 20А Разъем зарядки — задний |
| F84 | 7,5А Замок крышки багажника / задней двери |
| F85 | 30А Обогреватель заднего стекла |
| F86 | 5А Дополнительный отопитель |
| F87 | 30А Компрессор системы активной подвески |

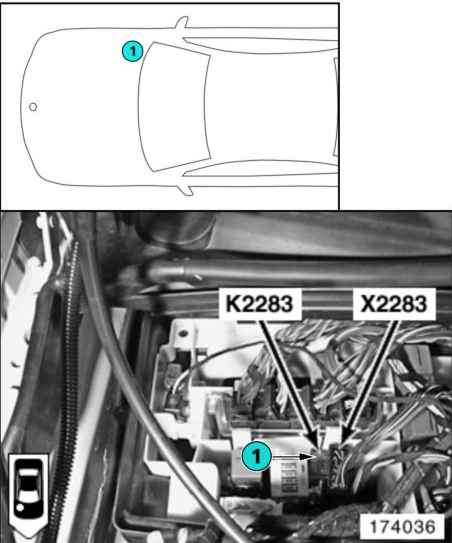

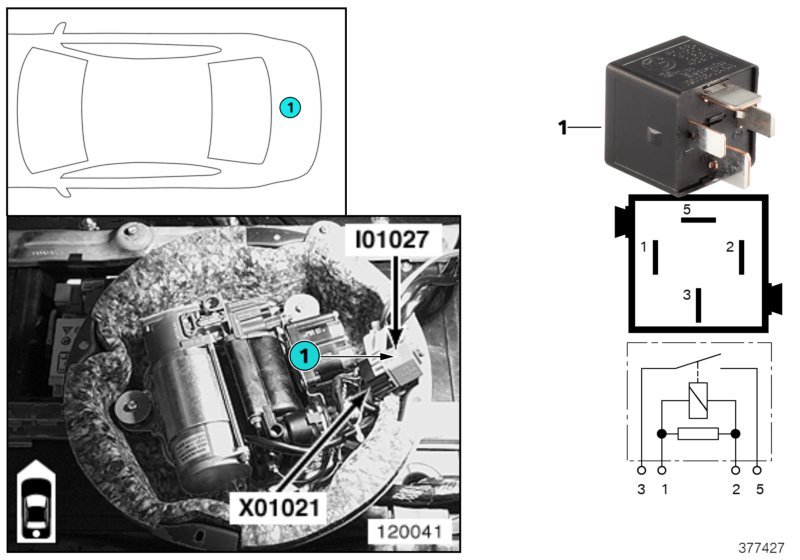

В некоторых комплектациях реле могут быть установлены отдельно, например, реле компрессора насоса пневматической подвески BMW X5 E53.
Блок предохранителей и реле под капотом BMW X5 E53

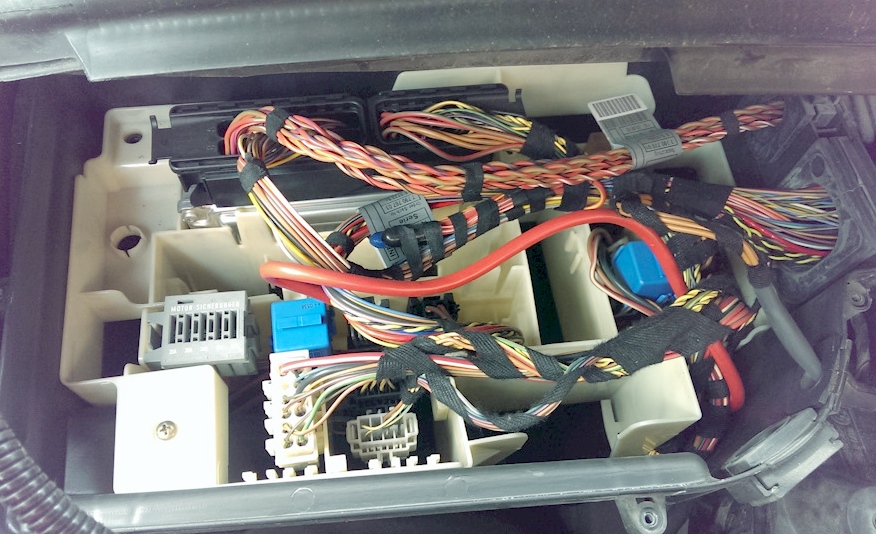

Блок под капотом BMW X5 E53 находится справа, в монтажном блоке за защитной крышкой.
В монтажном блоке под капотом размещены отдельные реле, такие как реле звукового сигнала, свечей накала, топливного насоса и омывателя фар. В зависимости от комплектации, здесь могут быть и дополнительные предохранители BMW X5 E53.
Блок силовых предохранителей в багажнике возле АКБ BMW X5 E53
Возле положительного вывода аккумуляторной батареи в багажнике может быть установлен дополнительный блок высокомощных предохранителей для BMW X5 E53.

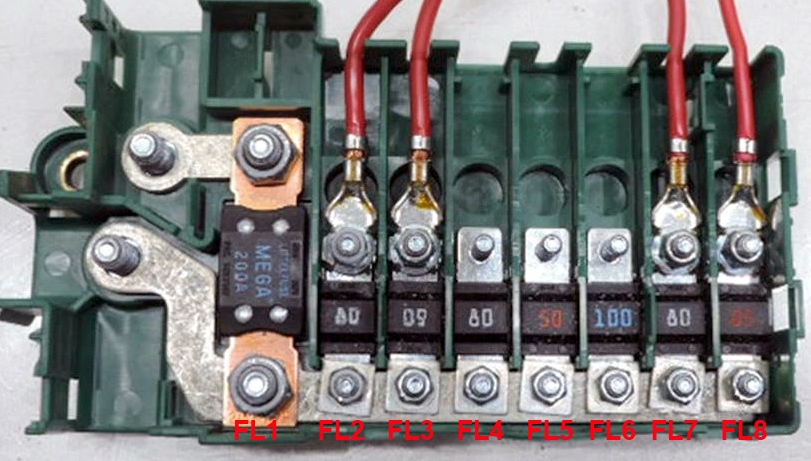

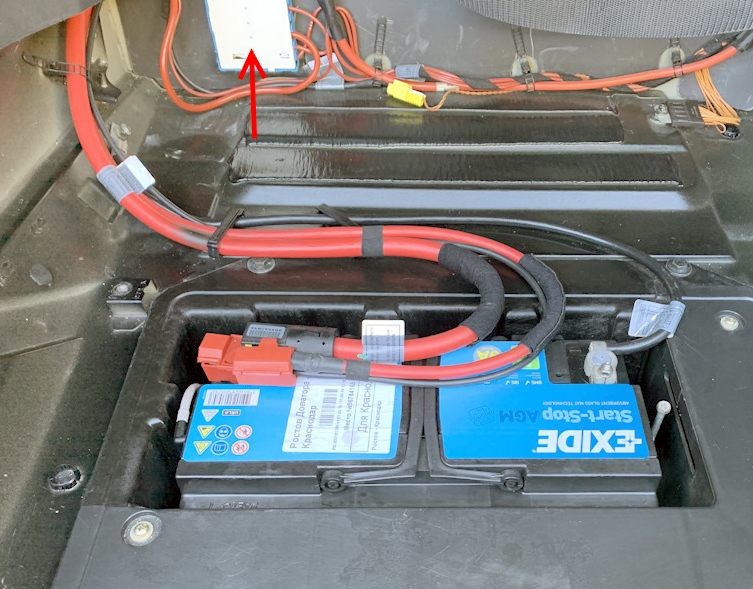

Фото и схема блока возле АКБ BMW X5 E53
Расшифровка силовых предохранителей возле АКБ BMW X5 E53
| FL1 | 200А Блок предохранителей № 2 в моторном отсеке, предохранители 10 — 28, 40, 46 — 50, 52 — 64, 104 — 107, Реле инвертирования полярности |
| FL2 | 80А Блок предохранителей №1 в багажном отделении, предохранители 72 — 75 |
| FL3 | 80А Блок предохранителей №1 в багажном отделении, предохранители 77 — 81 |
| FL4 | 50А Блок управления прицепом или 40А Блок управления раздаточной коробкой |
| FL5 | 50А Компрессор, Пневматическая подвеска |
| FL6 | 100А Реле DDE |
| FL7 | 80А Блок предохранителей №1 в багажном отделении, предохранители 83-87 |
| FL8 | 50А Блок управления прицепом |
Дополнительная информация по предохранителям и реле BMW X5 E53
Видео о предохранителях и реле BMW X5 E53
На нашем канале доступно видео по теме блоков предохранителей и реле для BMW X5 E53. Просмотрите материал и подпишитесь для получения обновлений.
Как заменить предохранитель прикуривателя в BMW X5 E53
В этой статье приведен пример правильной замены предохранителя прикуривателя для BMW X5 E53 с пошаговыми инструкциями.
Руководство по эксплуатации BMW X5 E53
Для более детального изучения BMW X5 E53 рекомендуем скачать руководство по эксплуатации в формате PDF: «скачать».
Перевод ошибок с приборной панели BMW X5 E53 на русский
RELEASE PARKINGBRAKE-Отпустить стояночный тормоз
CHECK BRAKE FLUID-Проверить уровень тормозной жидкости
STOP! ENGINE OILPRESS-Стоп! Низкое давление масла в двигателе
COOLANT TEMPERATURE-Температура охлаждающей жидкости*
BOOTLID OPEN-Открыт багажник
DOOR OPEN-Открыта дверь
CHECK BRAKE LIGHTS-Проверить стоп-сигналы
CHECK LOWBEAM LIGHTS-Проверить ближний свет
CHECK TAIL LIGHTS-Проверить свет задних фонарей
CHECK PARK LIGHTS-Проверить габаритный свет
CHECK FRONT FOGLAMP-Проверить свет пер. противотуманных фар
CHEK REAR FOGLAMP-Проверить свет задних противотуманных фар
CHECK NUMPLATE LIGHT-Проверить освещение номерных знаков
CHECK TRAILER LIGHTS-Проверить фонари прицепа
CHECK HIGHBEAM LIGHT-Проверить дальний свет
CHECK REVERSE LIGHTS-Проверить фонари заднего хода
TRANS. FAILSAFE PROG-Аварийная программа АКПП
CHECK BRAKE LININGS-Проверить тормозные колодки
WASHER FLUID LOW-Долить воды в бачок омывателя
CHECK ENGINE OIL LEV-Проверить уровень масла в двигателе
IGNITION KEY BATTERY-Заменить аккумулятор ключа зажигания
CHECK COOLANT LEVEL-Проверить уровень охлаждающей жидкости
LIGHTS ON?-Включен свет?
CHECK STEERING FLUID LEV-Проверить масло гидропривода рулевого управления
