BMW E39 — это одна из версий BMW 5-й серии, популярной среди автолюбителей. Модель производилась с 1995 по 2003 год, а версии в кузове универсал (Touring) выпускались до 2004 года. За период производства серия пережила один значительный рестайлинг. В этой статье мы детально разберем расположение всех предохранителей BMW E39, блоки реле, а также предоставим возможность скачать электросхему E39 для самостоятельного ремонта и диагностики электрики.
Важно отметить, что точное размещение предохранителей и реле в BMW E39 варьируется в зависимости от комплектации и года выпуска. Для получения актуальной информации о предохранителях обратитесь к руководству по эксплуатации, которое хранится в бардачке под крышкой блока предохранителей или на внутренней стороне правой панели багажного отсека.
Расположение блока реле и предохранителей в моторном отсеке BMW E39

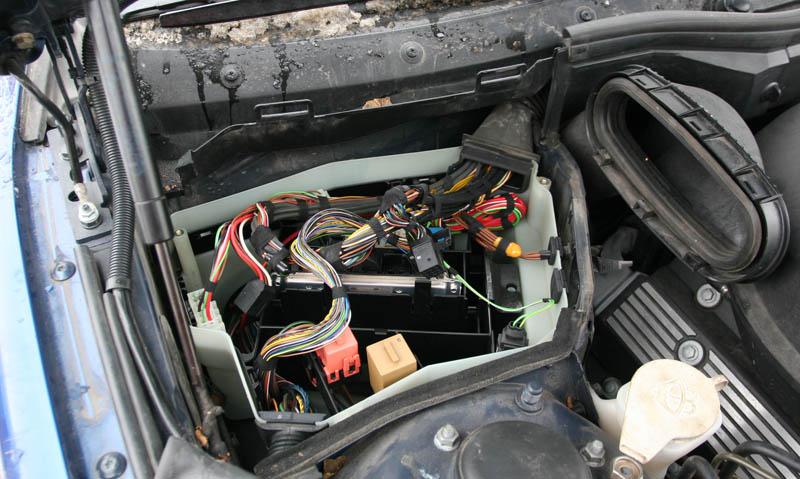

Этот блок размещен в правом дальнем углу моторного отсека, близко к лобовому стеклу.

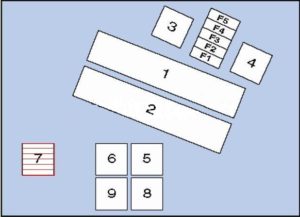

Общая схема предохранителей и реле в моторном отсеке BMW E39
Расшифровка элементов схемы моторного отсека BMW E39
| 1 | Электронный блок управления двигателем (ECU BMW E39) |
| 2 | Электронный блок управления автоматической коробкой передач |
| 3 | Реле системы управления двигателем BMW E39 |
| 4 | Реле катушки зажигания — за исключением моделей 520i (22 6S 1) /525i/530i |
| 5 | Реле 1 электродвигателя стеклоочистителя |
| 6 | Реле 2 электродвигателя стеклоочистителя |
| 7 | Реле 1 электродвигателя вентилятора радиатора кондиционера |
| 8 | Реле 3 электродвигателя вентилятора радиатора кондиционера |
| 9 | Реле насоса системы вторичного воздуха / Реле ABS BMW E39 |
Предохранители моторного отсека BMW E39
| F1 | 30A ЭБУ двигателя, клапан EVAP, датчик массового расхода воздуха, датчик положения распредвала, термостат системы охлаждения — для 535i/540i |
| F2 | 30A Насос вторичного воздуха, электромагнитный клапан впускного коллектора, инжекторы (кроме 520i (22 6S1) /525i/530i), ЭБУ двигателя, клапан EVAP, актуаторы VANOS, дроссельная заслонка |
| F3 | 20A Датчик положения коленвала, датчики положения распредвалов, датчик массового расхода воздуха |
| F4 | 30A Лямбда-зонды, электронный блок управления двигателем |
| F5 | 30A Реле катушки зажигания — за исключением 520i (22 6S1) /525i/530i |
Блоки реле и предохранителей в салоне BMW E39
Блок предохранителей в бардачке BMW E39

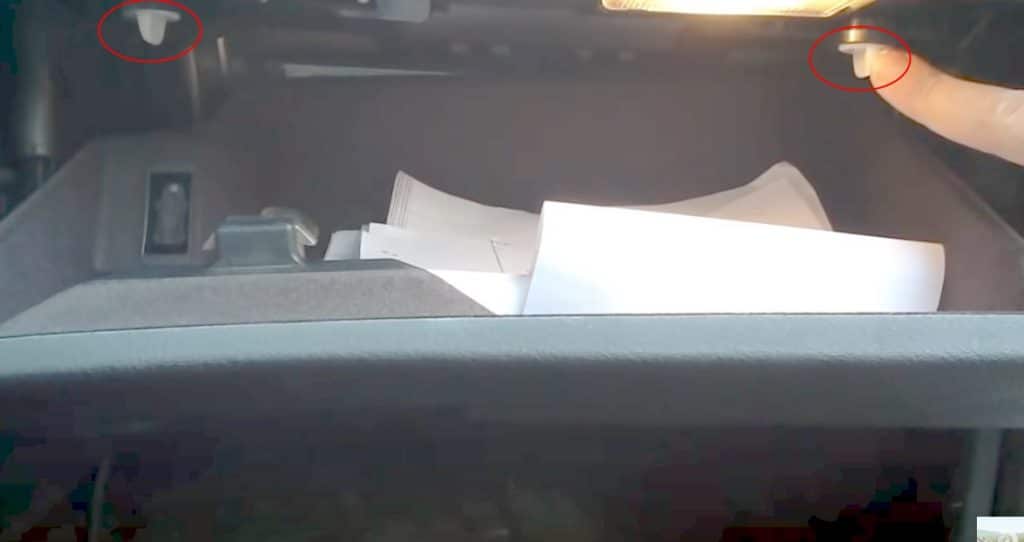

Этот блок расположен внутри бардачка (вещевого ящика). Чтобы получить доступ к предохранителям BMW E39 в бардачке, откройте его и отсоедините фиксаторы.

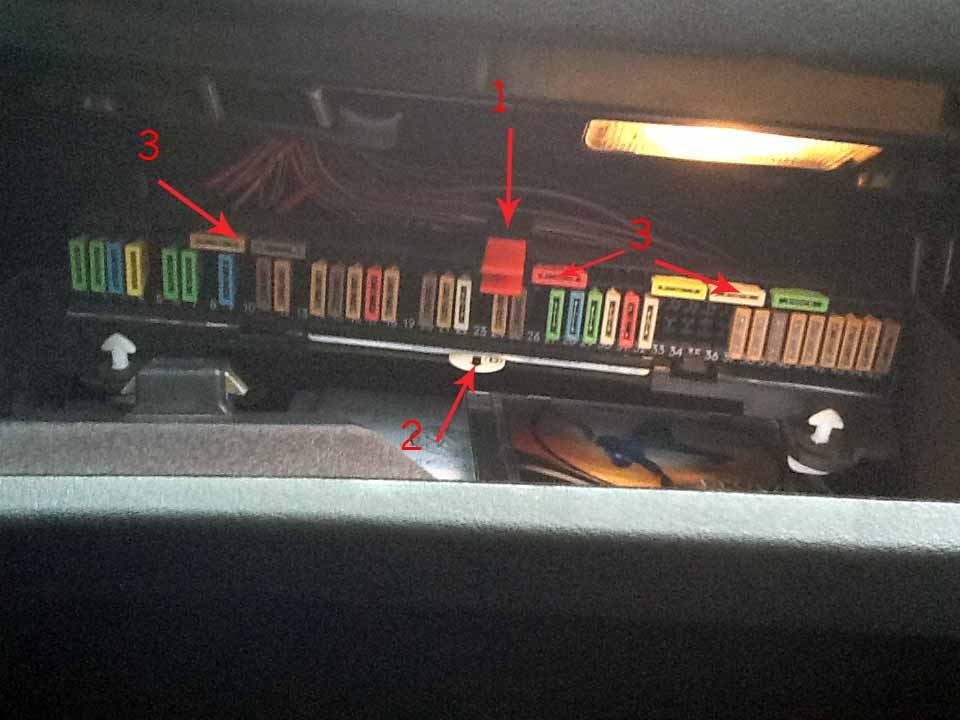

После этого блок опустится вниз. Внешний вид блока предохранителей и реле в салоне BMW E39 выглядит следующим образом.
- Пинцет для извлечения и замены предохранителей BMW E39
- Актуальная схема предохранителей (часто на немецком, но с расшифровкой)
- Запасные предохранители (могут отсутствовать в некоторых комплектациях).
Расшифровка предохранителей в бардачке BMW E39
| № | Расшифровка предохранителя BMW E39 |
| 1 | 30А Стеклоочиститель |
| 2 | 30А Системы омывания лобового стекла и фар |
| 3 | 15А Клааксон (звуковой сигнал) |
| 4 | 20А Внутреннее освещение, подсветка багажника, омыватель стекол |
| 5 | 20А Электропривод панорамной крыши |
| 6 | 30А Стеклоподъемники, центральный замок BMW E39 |
| 7 | 20А Дополнительный вентилятор, прикуриватель BMW E39 |
| 8 | 25А Система ASC (стабилизация) |
| 9 | 15А Обогреваемые форсунки омывателя, кондиционер |
| 10 | 30А Электропривод сиденья переднего пассажира |
| 11 | 8А Servotronic (адаптивное рулевое управление) |
| 12 | 5А |
| 13 | 30А Электропривод рулевой колонки и сиденья водителя |
| 14 | 5А Управление двигателем, иммобилайзер |
| 15 | 8А Диагностический порт OBD, ЭБУ двигателя, иммобилайзер |
| 16 | 5А Модуль освещения |
| 17 | 10А ABS для дизеля, ASC, топливный насос BMW E39 |
| 18 | 5А Панель приборов |
| 19 | 5А EDC (подвеска), PDC (парктроники) |
| 20 | 8А Обогрев заднего стекла, климат-контроль, дополнительный вентилятор |
| 21 | 5А Электропривод сиденья водителя, авто-затемнение зеркал, гаражное управление |
| 22 | 30А Дополнительный вентилятор |
| 23 | 10А Обогреватель, вспомогательный обогрев |
| 24 | 5А Подсветка селектора АКПП, панель приборов |
| 25 | 8А MID-дисплей (бортовой компьютер) |
| 26 | 5А Стеклоочиститель |
| 27 | 30А Стеклоподъемники, центральный замок |
| 28 | 30А Вентилятор отопителя и кондиционера |
| 28 | 30А Электропривод зеркал, стеклоподъемники, центральный замок |
| 30 | 25А ABS для дизеля и бензина |
| 31 | 10А ABS для бензина, ASC, топливный насос |
| 32 | 15А Обогрев сидений BMW E39 |
| 33 | — |
| 34 | 10А Обогрев руля |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Подсветка селектора, OBD-порт, клааксон |
| 39 | 8А SRS (подушки безопасности), подсветка зеркал |
| 40 | 5А Панель приборов |
| 41 | 5А SRS, стоп-сигналы, круиз-контроль, модуль освещения |
| 42 | 5А |
| 43 | 5А Бортовой компьютер, радио, телефон, омыватель заднего стекла, задний дворник |
| 44 | 5А Мультируль, MID, радио, телефон |
| 45 | 8А Электропривод задней шторки |
Предохранители для прикуривателя в BMW E39 — это номера 7, 51 и 52.

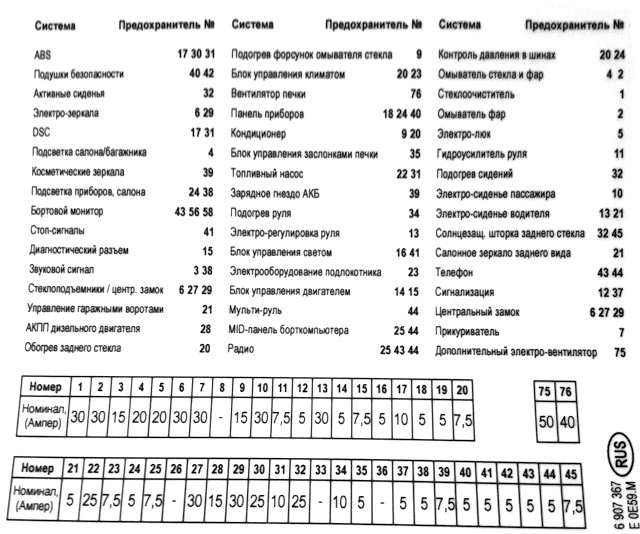

Схема с расшифровкой на русском языке для BMW E39
Дополнительный блок реле за основным в бардачке BMW E39
Этот блок реле спрятан в белом пластиковом корпусе. Для доступа необходимо демонтировать бардачок полностью.

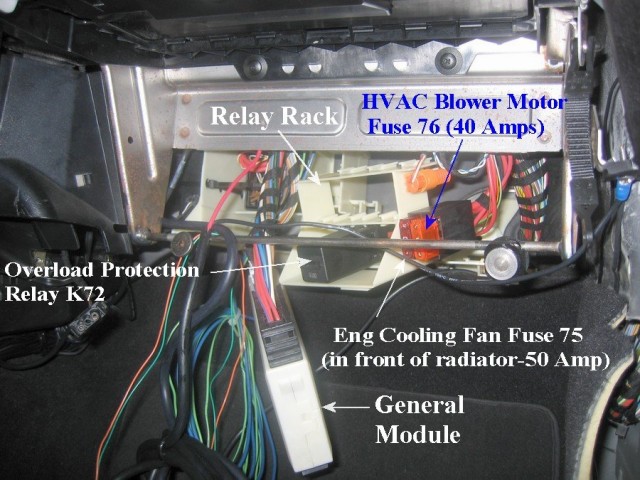

Общий вид разобранного бардачка с доступом к реле BMW E39

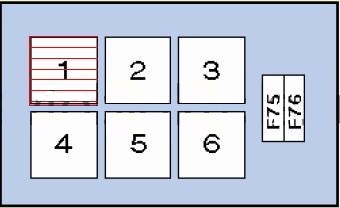

Схема блока реле в салоне BMW E39
Таблица расшифровки реле в салоне BMW E39
| 1 | Реле 2 вентилятора радиатора кондиционера (до 03/98) |
| 2 | Реле насоса омывателя фар |
| 3 | |
| 4 | Реле стартера |
| 5 | Реле привода сиденья / регулятора руля |
| 6 | Реле вентилятора отопителя |
| F75 | (50A) Вентиляторы радиатора и охлаждения |
| F76 | (40А) Блок управления вентиляторами кондиционера/отопителя |
Блок плавких предохранителей под пассажирским сиденьем BMW E39

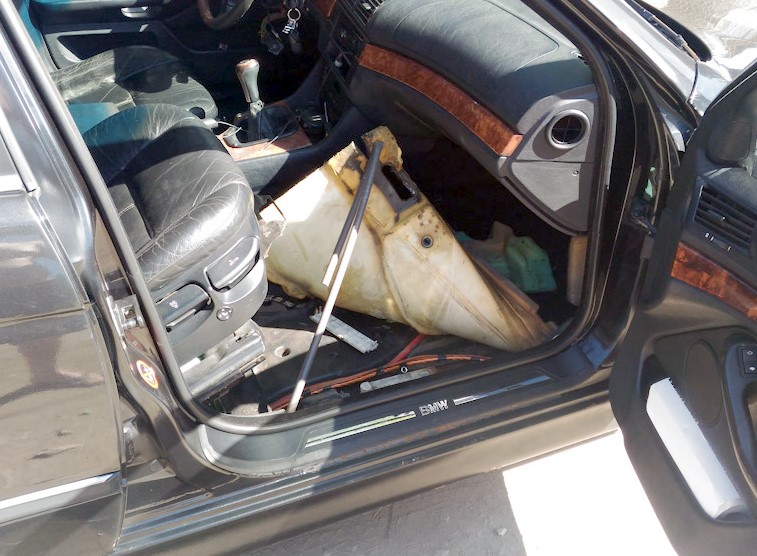

Расположен под передним пассажирским сиденьем, у дверного порога. Доступ обеспечивается путем снятия ковровой обшивки.
Фото-схема блока под сиденьем BMW E39
Расшифровка плавких предохранителей BMW E39 под сиденьем
| F107 | 50A Реле насоса AIR (вторичный воздух) |
| F108 | 50A ECU ABS |
| F109 | 80A Реле ECU двигателя, блок предохранителей моторного отсека (F4 & F5) |
| F110 | 80A Блок предохранителей салона (F1-F12, F22-F25) |
| F111 | 50A Замок зажигания BMW E39 |
| F112 | 80A Модуль управления лампами |
| F113 | 80A Реле рулевой колонки, блоки салона (F27-F30, F76), модуль ламп, поясничная поддержка (F13) |
| F114 | 50A Замок зажигания, диагностический разъем DLC |
Блоки предохранителей и реле в багажнике BMW E39
В правой части багажного отсека, за боковой обшивкой, установлены два дополнительных блока с предохранителями и реле BMW E39.

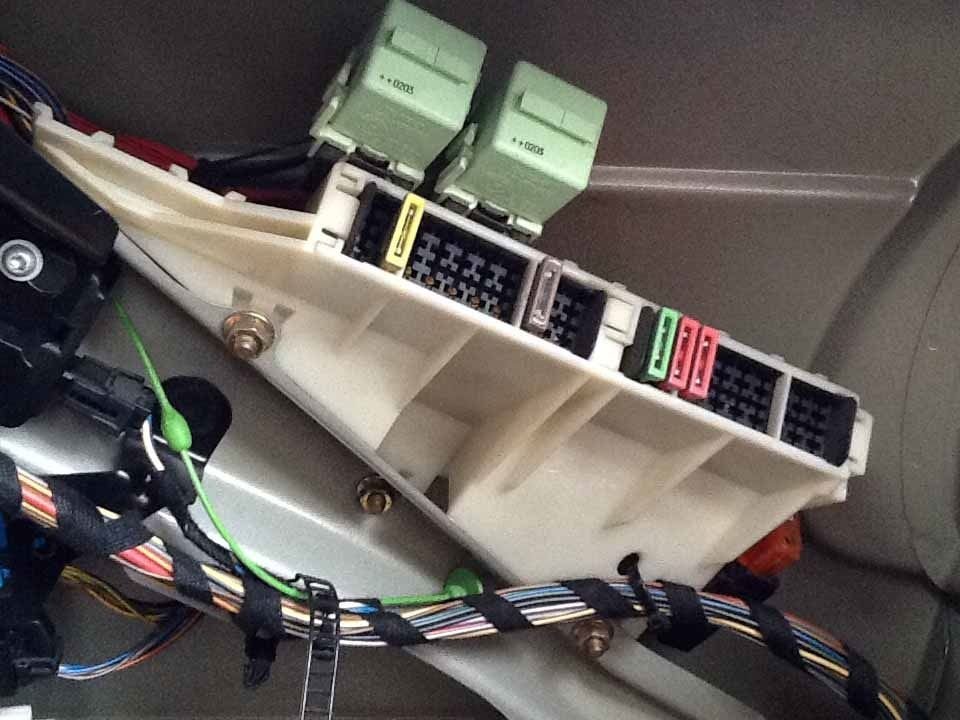

Основной блок предохранителей и реле в багажнике BMW E39
Схема блока в багажнике BMW E39
Расшифровка реле и предохранителей в багажнике BMW E39
Реле
- Реле 1 защиты от перегрузки и скачков напряжения в электрике BMW E39;
- Реле топливного насоса;
- Реле обогрева заднего стекла;
- Реле 2 защиты от перегрузки и скачков напряжения;
- Реле замка топливного лючка.
Предохранители багажного блока BMW E39
| № | Описание предохранителя |
| 46 | 15А Вспомогательный обогреватель/вентилятор |
| 47 | 15А Стояночный обогреватель |
| 48 | 5А Антиугонная система и сигнализация |
| 49 | 30А Обогрев заднего стекла BMW E39 |
| 50 | 8А Пневмоподвеска |
| 51 | 30А Пневмоподвеска, розетка багажника BMW E39 |
| 52 | 30А Предохранитель прикуривателя BMW 5 E39 |
| 53 | 8А Центральный замок |
| 54 | 15А Топливный насос |
| 55 | 20А Омыватель и дворник заднего стекла |
| 56 | — |
| 57 | — |
| 58 59 |
5A |
| 60 | 15А EDC (электронная подвеска) |
| 61 | 5А PDC (парковочные датчики) |
| 62 | — |
| 63 | — |
| 64 | 30А Бортовой компьютер, CD-чейнджер, навигация, радио |
| 65 | 10А Телефон |
| 66 | 10А Бортовой компьютер, навигация, радио, телефон |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | — |
Предохранители прикуривателя в багажнике — 51 и 52 по 30А.
Блок высокомощных предохранителей у аккумулятора BMW E39
Второй блок с мощными предохранителями находится рядом с аккумуляторной батареей в багажнике.
Расшифровка высокомощных предохранителей BMW E39
| F100 | 200A Коробка предохранителей под сиденьем (F107-F114) |
| F101 | 80A Блок багажника 1 (F46-F50, F66) |
| F102 | 80A Блок багажника 1 (F51-F55) |
| F103 | 50A Модуль управления прицепом |
| F104 | 50A Реле защиты от перенапряжения 2 |
| F105 | 100A Блок предохранителей (F75), автономный обогреватель |
| F106 | 80A Блок багажника (F56-F59) |
Полезные советы по ремонту электрики BMW E39
Мы также собрали видеоинструкцию по замене предохранителей и реле в BMW E39 на нашем YouTube-канале. Рекомендуем просмотреть для визуальной демонстрации и подписаться за обновлениями.
Электросхема BMW E39 для скачивания
Если после замены предохранителя проблема не исчезла, изучите полную электросхему BMW 5 серии E39: «скачать электросхему E39». Это поможет выявить неисправности в проводке, реле или других компонентах электрической системы BMW E39.
