BMW E28: Предохранители и реле

Второе поколение популярной BMW 5-й серии под кузовом E28 дебютировало в январе 1981 года. Модель производилась в 1982, 1983, 1984, 1985, 1986 и 1987 годах. В этой статье мы разберемся с предохранителями BMW E28, включая их расположение, функции и замену, а также предоставим оригинальную электросхему для диагностики и ремонта электрики вашего авто.

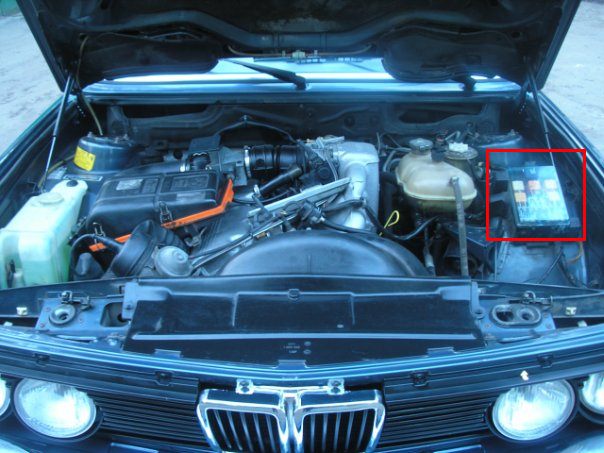

Расположение основного блока предохранителей BMW E28

Главный блок предохранителей установлен под капотом с водительской стороны (слева).

На крышке блока в ряде версий модели размещена маркировка предохранителей, но она указана на немецком языке, что может усложнить чтение для русскоязычных владельцев.

Общая электросхема предохранителей BMW E28

Расшифровка и описание предохранителей BMW E28

1	16А	Электрический топливный насос
2	8А	Ближний свет (правый)
3	8А	Ближний свет (левый)
4	25А	Прикуриватель, автоматическая антенна, регулировка сидений, подогрев сидений
5	8А	Аварийные огни, подсветка салона, подсветка багажника, лампа для чтения, часы, центральные замки, бортовой компьютер, сигнализация, служебный индикатор, обогрев дверного замка, проверить управления
6	8А	Световые индикаторы, тахометр, электро зеркала, бортовой компьютер, центральная лампа предупреждения, расход топлива, служебный индикатор, проверить управления, стеклоподъемники, фонари заднего хода, круиз-контроль, резервное освещение
7	8А	Дальний свет (правый)
8	8А	Дальний свет (левый)
9	8А	Фонарь заднего хода и задние габаритные (правые). Подсветка приборной панели и номерных знаков
10	8А	Фонарь заднего хода и задние габаритные огни
11	16А	Сигналы показателей поворота, стеклоочистители и стеклоомыватели, реле сигнала, габаритные огни
12	8А	Свет стоп сигналов, радио
13	16(25)А	Обогреватель заднего стекла, электро люк
14	25А	Печка, кондиционер
15	8А	Правые противотуманные фары
16	8А	Левые противотуманные фары
17	25А	Дополнительный вентилятор
