Блоки предохранителей Peugeot 407

Автомобиль французского производства Peugeot 407 производился в кузовах седан, универсал SW и купе в период с 2004 по 2010 год включительно. В этой статье вы найдете подробные сведения о предохранителях Peugeot 407, реле, схемах расположения блоков предохранителей. Мы разберем, как самостоятельно заменить предохранитель прикуривателя Peugeot 407, и предоставим возможность скачать руководство по эксплуатации и ремонту для Peugeot 407.

Для моделей Peugeot 407, выпущенных до 2007 года

Блок предохранителей в моторном отсеке

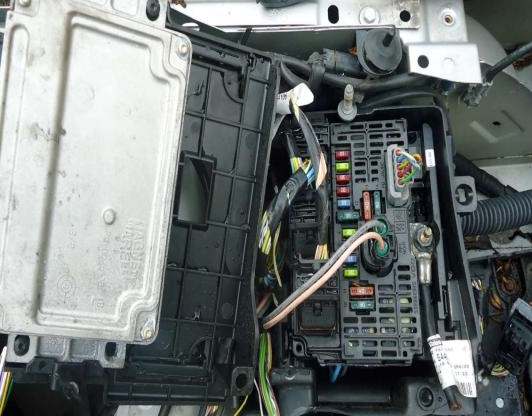

Этот блок установлен поблизости от аккумуляторной батареи. Чтобы получить доступ, удалите защитный кожух и поднимите крышку блока предохранителей Peugeot 407.

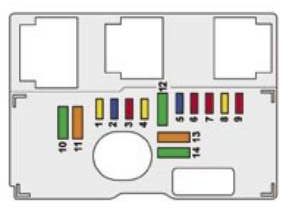

Диаграмма блока предохранителей

Расшифровка предохранителей

1. 20 A Блок управления двигателем.
2. 15 A Звуковой сигнал.
3. 10 A Омыватель ветрового и заднего стекол.
4. 20 A Омыватель фар.
5. 15 A Топливный насос.
6. 10 A ЭБУ автоматической коробки передач.
7. 10 A ЭБУ усилителя руля.
8. 20 A Цепь обмотки стартера.
9. 10 A Цепь питания ксеноновых ламп, контактор стоп — сигнала, регуляторы угла наклона галогенной оптики.
10. 30 A Датчики блока управления двигателем (катушка зажигания, электроклапаны, кислородные датчики).
11. 40 A Вентилятор системы кондиционирования воздуха (или не используется).
12. 30 A Очиститель ветрового стекла.
13. 40 A Питание интеллектуального коммутационного блока (+ от замка зажигания).
14. 30 A Электроклапан регулирования давления наддува.

Предохранители в салоне Peugeot 407

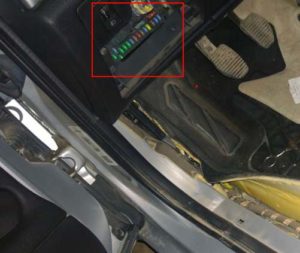

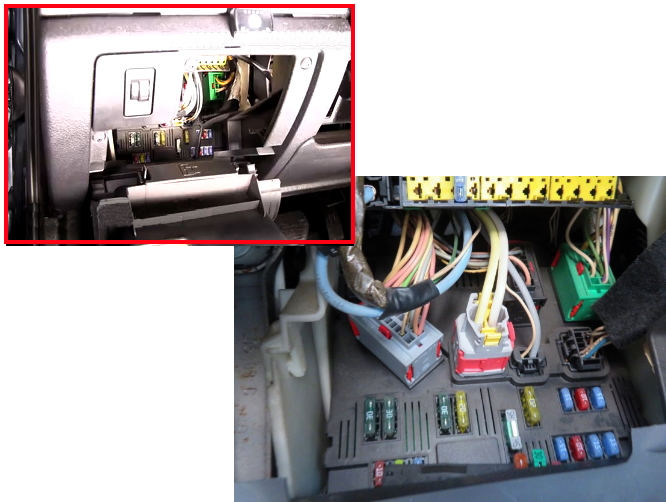

Для доступа к блоку предохранителей в салоне откройте крышку бардачка со стороны водителя в нижней части торпедо. Затем осторожно опустите сам блок предохранителей Peugeot 407 вниз.

Схема блока

Назначение предохранителей

Предохранитель прикуривателя Peugeot 407 обозначен номером 10. Если возникли трудности с его поиском или заменой, рекомендуем просмотреть видеоинструкцию по замене предохранителя прикуривателя.

Дополнительные элементы расположены отдельно:

• G36 30 A Электрорегулировки правого сиденья, аудиосистема Hi-Fi в комплексе.
• G37 15 A Цепь питания 6-ступенчатой автоматической коробки.
• G38 30 A Электроподогрев левого и правого сидений.
• G39 30 A Блок памяти сидений.
• G40 30 A Электрорегулировки левого сиденья.

Блок предохранителей в багажнике Peugeot 407

Чтобы открыть блок, поверните два фиксатора защитной панели по часовой стрелке.

Диаграмма блока

Расшифровка

F1 15 A Очиститель заднего стекла.
F2 15 A Замок лючка топливного бака.
F3 15 A Электрическая розетка 12 В задняя.
F4 15 A Сажевый фильтр.
F5 40 A Обогрев заднего стекла.

Для моделей Peugeot 407, выпущенных с 2007 года (рестайлинг)

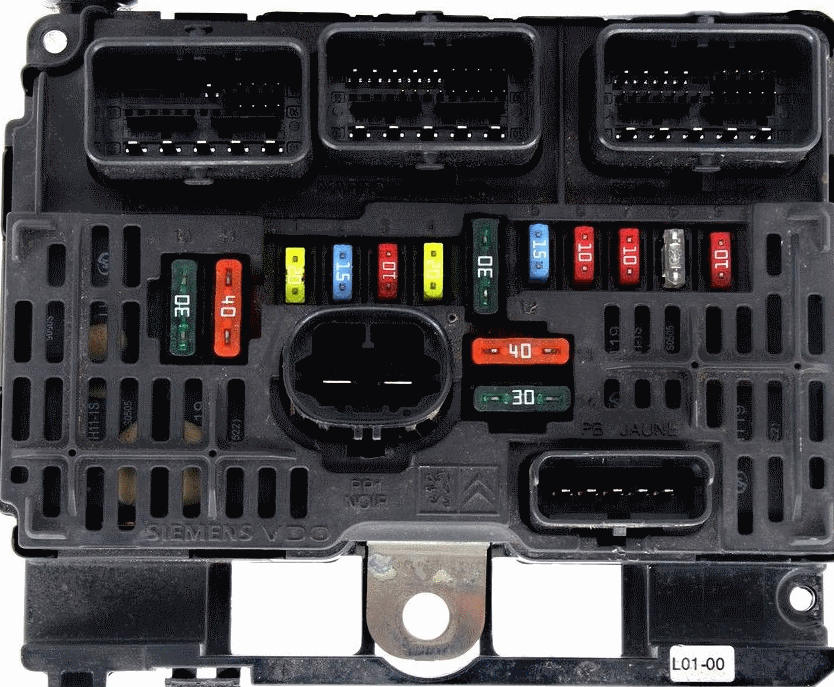

Предохранители в моторном отсеке

Блок предохранителей Peugeot 407 в моторном отсеке размещен аналогично, рядом с аккумулятором.

Диаграмма

Функции предохранителей

1. 20А ЭБУ двигателя.
2. 15А Звуковой сигнал.
3. 10А Омыватели ветрового и заднего стекол.
4. 20А Омыватели фар.
5. 15А Компоненты системы ЭБУ двигателя (топливный насос, клапан продувки адсорбера, …).
6. 10А ЭБУ автоматической коробки передач.
7. 10А Коммутационный блок системы защиты, датчик расхода воздуха, контактор системы сцепления, контактор 6-ступенчатой АКП, контакторы STOP-сигнала, внутрисалонное светочувствительное зеркало заднего вида, приводы шторки панорамной крыши (407 SW).
8. 20А Цепь обмотки стартера.
9. 10А Цепь питания ксеноновых ламп, контактор STOPсигнала, электронасос усилителя рулевого управления, электронный блок управления четырехступенчатой АКП, реле блокировки АКП.
10. 30А Компоненты системы ЭБУ двигателя (катушка зажигания, электрические клапаны, кислородные датчики).
11. 40А Вентилятор системы кондиционирования (или не используется).
12. 30А Очиститель ветрового стекла.
13. 40А Питание коммутационного блока (+ от замка зажигания).
14. 30А Электроклапан регулирования давления наддува.

Блок предохранителей в салоне Peugeot 407

Местоположение блока

Диаграмма

Расшифровка

• F1 15 Очиститель заднего стекла.
• F2 30 Центральный замок/суперблокировка замков.
• F3 5 Подушки безопасности.
• F4 10 Датчик системы динамической стабилизации ESP, диагностический разъем, вентиляционный люк в крыше (седаны), датчик положения маховика.
• F5 30 Двухпозиционный выключатель передних стеклоподъемников, вентиляционный люк в крыше (седаны), шторка панорамной крыши (407 SW).
• F6 30 Двухпозиционный выключатель задних стеклоподъемников.
• F7 5 Подсветка перчаточного ящика, боковые повторители указателей поворотов, передний и задний плафоны общего освещения салона,
  плафоны индивидуального освещения, косметическое зеркало.
• F8 20 Многофункциональный дисплей, автомагнитола, подрулевые переключатели, коммутационный блок прицепа, ЭБУ системы охранной сигнализации, системы навигации и телематики (в зависимости от страны поставки автомобиля).
• F9 30 Прикуриватель, система телематики (в зависимости от страны поставки автомобиля), электрическая
  розетка 12 В задняя (не более 100 Вт).
• F10 15 ЭБУ бортовой системы контроля падения давления воздуха в шинах.
• F11 15 Диагностический разъем, замок зажигания с блокировкой рулевого механизма.
• F12 30 Система беспроводной связи «свободные руки», разъем электрожгута прицепа, коммутационный блок прицепа, зуммеры системы парковки задним ходом, электрическое сиденье пассажира, датчик дождя и освещенности, охранная сигнализация.
• F13 5 ЭБУ двигателя, выключатель реле очистителя ветрового стекла.
• F14 15 Электрический блок управления регулировками сиденья водителя, панель приборов, панель управления кондиционером воздуха, ЭБУ системы подушек безопасности.
• F15 15 Электропривод системы блокировки замков «от детей», полная блокировка замков задних дверей.
• F17 40 Обогреватель заднего стекла.
• FS1 — Шунт PARC.

Отдельно установлены дополнительные предохранители и реле:

G29 5 Система телематики (в зависимости от страны поставки автомобиля).
G30 30 Электрический блок управления регулировками сиденья водителя.
G31 30 Электрический блок управления регулировками сиденья пассажира.
G32 15 Электрическая розетка 12 В задняя (не более 100 Вт)
G33 — Не используется.
G34 — Не используется.
G35 — Не используется.
G36 — Не используется.
G37 15 Питание ЭБУ 6-ступенчатой АКП.
G38 30 Обогреватели правого и левого сидений.
G39 — ЭБУ прицепа (дополнительное оборудование).
G40 30 Аудиосистема Hi-Fi.

Предохранитель переднего прикуривателя Peugeot 407 — номер 9 на 30А, задней розетки — G32 на 15А. Полезные советы по замене предохранителей прикуривателя доступны в руководстве.

Руководство по эксплуатации и ремонту Peugeot 407

Если информация не охватила ваш вопрос о предохранителях или реле Peugeot 407, скачайте полное руководство по ремонту и обслуживанию Peugeot 407: «скачать» или оставьте комментарий с уточнением.
