Renault Laguna 3 третьего поколения выпускалась в период с 2007 по 2016 год, включая модели 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годов. Кузов универсал под названием Estate был представлен на рынке одновременно с версией хэтчбэк. В нашем руководстве по предохранителям Renault Laguna 3 мы подробно опишем все электронные блоки управления, расположение предохранителей и реле, схемы блоков предохранителей Рено Лагуна 3, а также назначение их компонентов. Особо выделим предохранители, отвечающие за прикуриватель, розетки и зарядные устройства в автомобиле Renault Laguna III.
Общее расположение электронных блоков в Renault Laguna 3
Схема расположения
Описание компонентов
- Электронный модуль управления ABS-системой
- Блок контроля кондиционера воздуха — расположен за бардачком
- Управление электромотором вентилятора кондиционера и отопителя
- Аккумулятор
- Шина CAN и шлюзовой блок управления
- Диагностический порт OBD-II (DLC)
- Модуль электроники двери водителя
- Модуль электроники двери переднего пассажира
- Блок электрического стояночного тормоза — под автомобилем
- Электронный блок управления двигателем (ECU)
- Контроллер предпускового нагревателя антифриза
- Система контроля рулевого управления всеми четырьмя колесами — под кузовом
- Предохранительный блок/реле моторного отсека №1
- Предохранительный блок/реле моторного отсека №2
- Предохранительный блок/реле моторного отсека №3 — включает предохранители и плавкие вставки для цепей: генератор, блок моторного отсека 1, блок моторного отсека 2, панельный блок 1, многофункциональный контроллер 2, насос ГУР, стартер
- Предохранительный блок/реле приборной панели №1
- Предохранительный блок/реле приборной панели №2 — для версии с дополнительным обогревателем
- Контроллер ксеноновых фар
- Реле накаливания свечей
- Основной звуковой сигнал
- Вспомогательный звуковой сигнал
- Многофункциональный контроллер №1 — отвечает за: центральный замок, аварийку, обогрев заднего стекла, клаксон, иммобилайзер, поворотники, подсветку салона, keyless entry/start, противотуманки, задний стеклоочиститель/омыватель, блокировку руля, стоп-сигналы, открытие багажника, омыватель лобового стекла
- Многофункциональный контроллер №2 — интегрирован с блоком предохранителей моторного отсека 1 — функции: кондиционер, вентилятор охлаждения, датчик уровня масла, противотуманные фары, бензонасос, фары, омыватели фар, задний ход, передние габариты, задние габариты, дворники лобового стекла
- Блок навигационной системы
- Контроллер парктроников — за правой задней панелью
- Модуль усилителя руля
- Система регулировки сидений
- Подогрев сиденья №1 — под сиденьем
- Подогрев сиденья №2 — под сиденьем
- Реле обогрева сидений — под сиденьем
- Электронный блок SRS (подушки безопасности)
- ЭБУ автоматической коробки передач
Функции предохранителей и реле в Renault Laguna 3 зависят от комплектации вашего автомобиля.
Предохранители и реле в моторном отсеке Renault Laguna 3
В подкапотном пространстве размещено три ключевых блока с предохранителями и реле для Renault Laguna III.
Схема расположения блоков под капотом
Блок №1
Этот блок предохранителей Renault Laguna 3 установлен в распределительном щите моторного отсека.

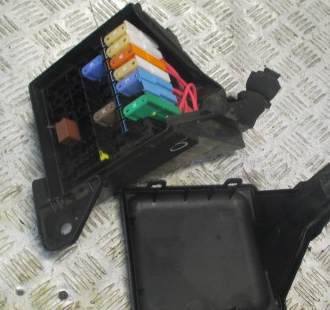

Фото блока

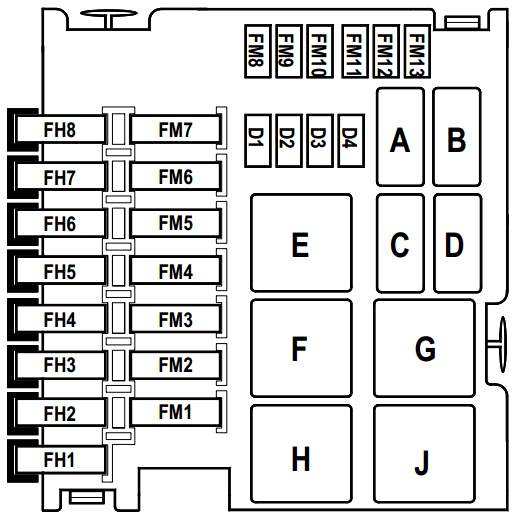

Диаграмма блока
Назначение предохранителей и реле
- FH1 — 80А Защита блока предохранителей и реле в салоне Renault Laguna 3
- FH2 — 80А Защита блока предохранителей и реле в салоне, блока защиты и коммутации
FH3 — 40А ЭБУ ABS и системы ESP для стабилизации - FH4 — 80А Блок предохранителей и реле в салоне
- FH5 — 60А ЭБУ климат-контроля
- FH6 — 60А ЭБУ системы 4WS (четыре управляемых колеса)
- FH7 — 30А ЭБУ климатической системы
- FH8 — Не используется
- FM1 — 60А Предохранитель вентилятора охлаждения и блока коммутации
- FM2 — Не используется
- FM3 — Не используется
- FM4 — Не используется
- FM5 — 70А Предпусковой подогреватель
- FM6 — 70А Интерфейс подогревателя охлаждающей жидкости
- FM7 — 70А Интерфейс подогревателя охлаждающей жидкости
- FM8 — 20A ЭБУ впрыска, реле подогрева топлива, реле вентилятора (последовательное/параллельное)
- FM9 — Не используется
- FM10 — Не используется
- FM11 — Не используется
- FM12 — Не используется
- FM13 — Не используется
- D1 — Резервный диод
- D2 — Резервный диод
- D3 — 49A Диод для вентилятора охлаждения
- D4 — Резервный диод
Блок №2
Расположен в распределительном блоке моторного отсека Renault Laguna 3.

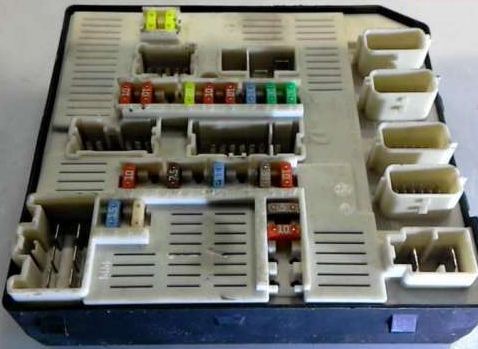

Фото блока

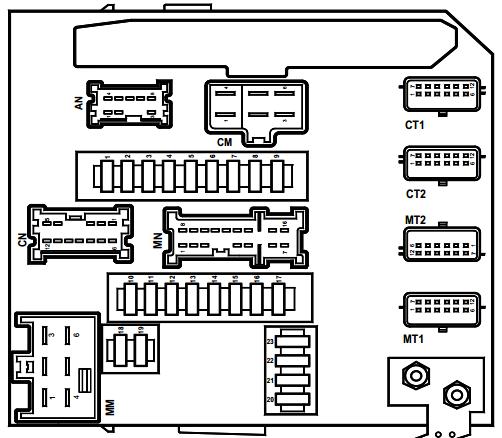

Диаграмма
Расшифровка предохранителей
| F1 | (10A) Защита правой фары и корректора фар |
| F2 | (10A) Защита левой фары и переключателя стеклоподъемника задней двери |
| F3 | (15A) Омыватели фар в Renault Laguna 3 |
| F4 | (20A) Противотуманные фары |
| F5 | (10A) Левая фара |
| F6 | (10A) Правая фара |
| F7 | (15A) Диагностический разъем, салонный блок предохранителей, индикатор передач |
| F8 | (30A) Система ABS/ESP |
| F9 | (30A) Дворники лобового стекла |
| F10 | (10A) ЭБУ подушек безопасности/ремней, подрулевые переключатели |
| F11 | — |
| F12 | (7,5A) ЭБУ АКПП |
| F13 | — |
| F14 | (15A) Кислородные датчики (передний/задний), датчик дизельного двигателя |
| F15 | (20A) ЭБУ коробки передач |
| F16 | (5A) Выключатель стоп-сигнала, реле подогрева топлива |
| F17 | (10A) Реле заднего хода, датчик положения МКПП |
| F18 | (15A) Центральный электронный блок безопасности |
| F19 | (25A) Стартер |
| F20 | — |
| F21 | — |
| F22 | (10A) Кондиционер |
| F23 | (5A) ЭБУ топливной системы |
| F24 | (15A) Левая фара |
| F25 | (15A) Правая фара |
Блок №3
Этот блок предохранителей в моторном отсеке Renault Laguna 3 находится перед основным распределителем.

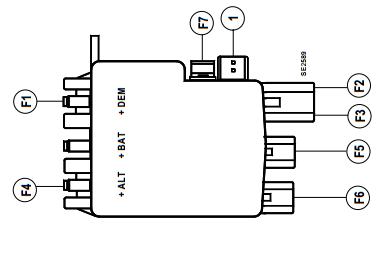

Схема блока отключения АКБ
- F1 —
- F2 —
- F3 — 80A Предохранитель положительного вывода АКБ к салонному блоку и коммутации
- F4 — 300A Предохранитель генератора и моторных блоков
- F5 —
- F6 — 35A Предохранитель питания АКБ к форсункам, насосу топлива, ECU впрыска, водяному насосу через коммутацию
- F7 — 5A Предохранитель блока коммутации
Блок предохранителей и реле в салоне Renault Laguna 3

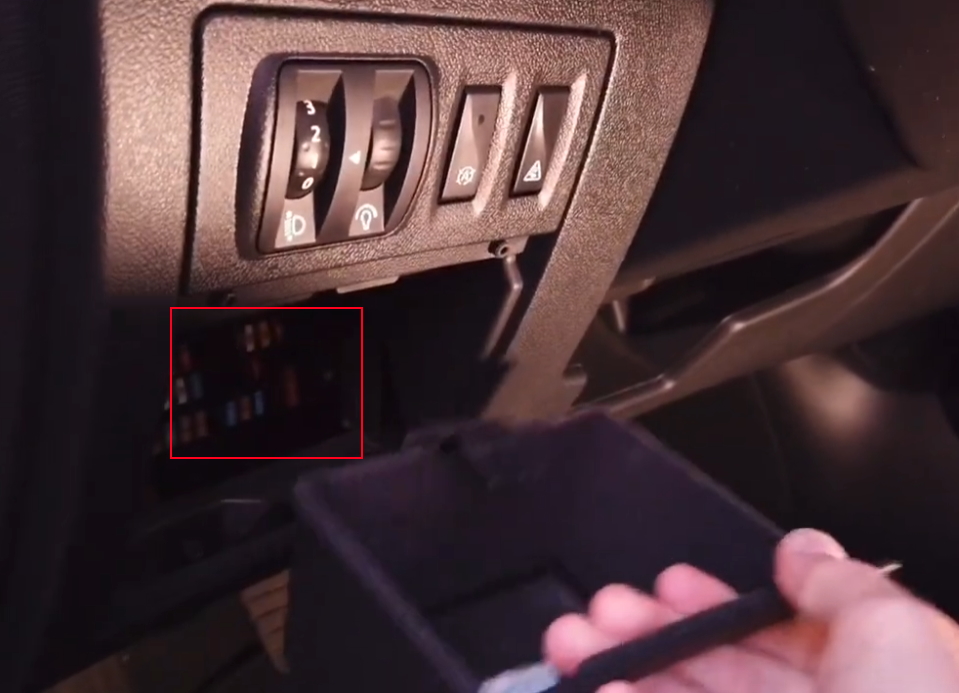

Салонный блок предохранителей расположен в нижней левой части торпедо.

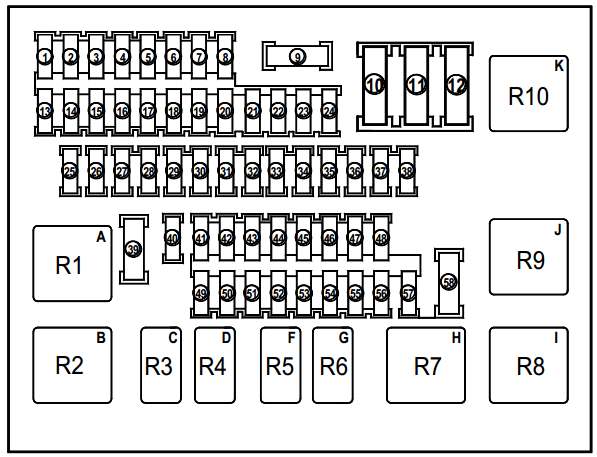

Диаграмма блока
Описание реле и предохранителей
| R1 | Реле с задержкой отключения для F39, F40, F41, F42, F43, F44, F49, F50, F51, F52 |
| R2 | Реле обогрева заднего стекла |
| R3 | Реле клаксона |
| R4 | |
| R5 | |
| R6 | |
| R7 | |
| R8 | |
| R9 | Реле с задержкой для F45, F46, F47, F48, F53, F54, F55, F56, F57, F58 |
| R10 | |
| F1 | |
| F2 | |
| F3 | |
| F4 | |
| F5 | (5А) Подсветка салона |
| F6 | (5A) Электрохромное зеркало заднего вида |
| F7 | |
| F8 | |
| F9 | |
| F10 | |
| F11 | |
| F12 | (40A) Обогрев заднего стекла |
| F13 | |
| F14 | |
| F15 | |
| F16 | |
| F17 | |
| F18 | (20A) Центральный блок безопасности |
| F19 | (20A) Центральный блок безопасности |
| F20 | (10A) Центральный блок безопасности |
| F21 | (15A) ЭБУ сигнализации, дисплей приборной панели |
| F22 | (15A) Центральный блок безопасности |
| F23 | (30A) Электроника двери пассажира |
| F24 | (30A) Электроника двери водителя |
| F25 | (25A) Подогрев сидений |
| F26 | (15A) Центральный блок безопасности |
| F27 | — |
| F28 | (30A) Сервопривод люка |
| F29 | (25A) Электрический стояночный тормоз |
| F30 | (20А) Гнездо прицепа |
| F31 | (10A) Центральный блок безопасности |
| F32 | — |
| F33 | (25A) Аудиосистема |
| F34 | — |
| F35 | — |
| F36 | (20A) Аудиосистема и дисплей |
| F37 | (10A) Панель приборов |
| F38 | — |
| F39 | — |
| F40 | (5A) Стоп-сигналы, ЭБУ ABS/ESP |
| F41 | — |
| F42 | (25A) Электрорегулировка сидений |
| F43 | (25A) Электрорегулировка сидений |
| F44 | (15A) Розетка в багажнике для доп. оборудования |
| F45 | — |
| F46 | — |
| F47 | — |
| F48 | (10A) Розетка второго ряда сидений |
| F49 | (5A) ЭБУ климат-контроля |
| F50 | (30A) Стеклоподъемники |
| F51 | (5А) Подсветка салона |
| F52 | (5A) Аудиосистема, центральный замок, аварийная сигнализация |
| F53 | — |
| F54 | (10А) Предохранитель прикуривателя и розеток |
| F55 | (5A) Вентилятор датчика температуры салона |
| F56 | (15A) Обогрев левого форсунка омывателя |
| F57 | — |
| F58 | (40А) ЭБУ климатической установки |
В Renault Laguna 3 предохранитель прикуривателя и передних розеток — это F54 на 10А. Подробности в видео по замене предохранителей Renault Laguna III.
Предохранители в багажнике Renault Laguna 3
Блок в багажном отсеке находится рядом с аккумулятором.

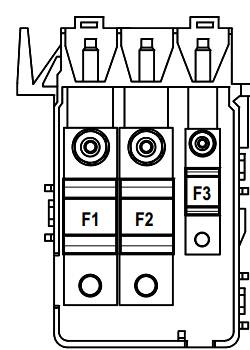

Диаграмма блока
Расшифровка
- F1 — Предохранитель для стартера
- F2 — 250A Блок отключения аккумулятора
- F3 — 60A Салонный блок предохранителей и реле
Если вы заметили неточность или хотите дополнить информацию по предохранителям Renault Laguna 3, оставляйте комментарии.
