Блоки предохранителей и реле Nissan Vanette

Nissan Vanette — это надежный автомобиль, производимый с 1979 года в различных вариантах кузова, включая фургон, платформу с бортами и компактный микроавтобус. Модель собирают на заводах в Японии и Испании, а затем экспортируют в разные страны мира. За время существования выпущено четыре поколения Nissan Vanette с разным комплектацией, двигателями (бензиновыми и дизельными) и опциями остекления. В этой статье мы подробно разберем расположение, схемы и назначение блоков предохранителей и реле для Nissan Vanette 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годов выпуска, включая фото и описания для удобства ремонта и диагностики электрики.

Блоки предохранителей Nissan Vanette

Основной блок предохранителей

Главный блок предохранителей в Nissan Vanette расположен внутри салона, в нижней секции приборной панели, непосредственно рядом с рулевым колесом.

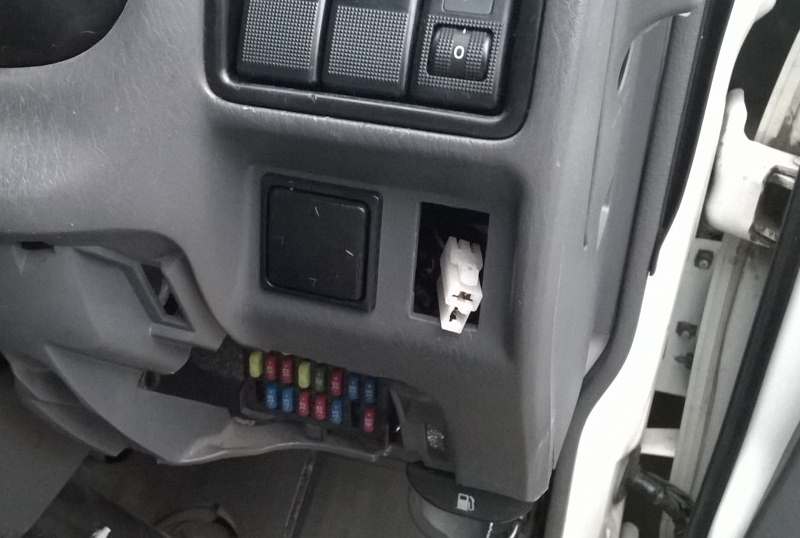

Фотография доступа

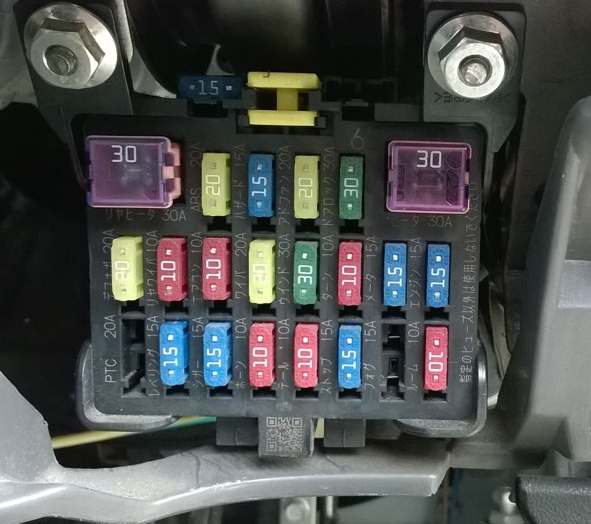

Схема блока предохранителей

Расшифровка предохранителей

1. 20А — Система ABS (антиблокировочная тормозная система)
2. 15А — Аварийные огни и сигнализация
3. 20А — Основные цепи освещения
4. 30А — Центральный замок с электроприводом
5. 20А — Обогрев заднего стекла двери
6. 10А — Омыватель и очиститель заднего стекла
7. 10А — Система кондиционирования воздуха
8. 20А — Передние стеклоочистители и омыватели
9. 30А — Электростеклоподъемники дверей
10. 10А — Указатели направления поворота
11. 15А — Панель приборов и комбинация
12. 15А — ЭБУ двигателя (блок управления)
13. 20А — Подогрев топливной системы
14. 15А — Дополнительные цепи
15. 15А — Прикуриватель и розетка
16. 10А — Кнопка звукового сигнала (клаксон)
17. 10А — Задние габаритные огни
18. 15А — Тормозные сигналы (стоп-сигналы)
19. 15А — Противотуманные передние фары
20. 10А — Внутреннее освещение кабины
21. 30А — Задний обогреватель салона
22. 30А — Основной обогреватель автомобиля

Предохранитель прикуривателя в Nissan Vanette — это элемент №15 номиналом 15А, отвечающий за питание розетки.

Вспомогательный блок предохранителей

Дополнительный блок предохранителей в Nissan Vanette размещен под водительским сиденьем (между аккумулятором и мотором для бензиновых версий) или под пассажирским сиденьем рядом с резервуаром гидроусилителя руля (для дизелей), а иногда и в подкапотном пространстве для удобства доступа.

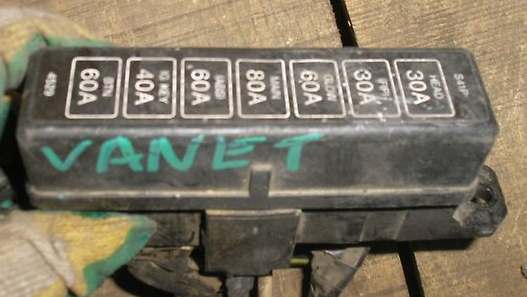

Фото блока

Схема вспомогательного блока

Назначение элементов

1. 30А HEAD — Основные фары ближнего и дальнего света
2. 30А FIP/ INJ — Электронный блок управления двигателем (ЭБУ)
3. 60А GLOW — Подогрев свечей накаливания дизеля
4. 80А MAIN — Главный предохранитель всей системы
5. 60А ABS — Модуль антиблокировочной системы
6. 40А KEY — Зажигание и связанные цепи
7. 60А BTN — Освещение интерьера, центральный замок с электроприводом

Блок реле Nissan Vanette

Блок с реле установлен на пассажирской стороне, под перчаточным ящиком (бардачком) для легкого доступа при диагностике электрических неисправностей.

Расположение реле

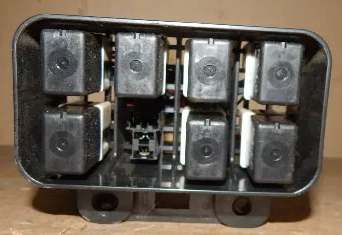

Фотография блока реле

В этом блоке реле Nissan Vanette размещены ключевые элементы для управления электрическими системами:

• Реле звукового сигнала (горн)
• Реле вентилятора системы отопления
• Реле вентилятора заднего обогревателя
• Реле кондиционера и климат-контроля
• Реле главных фар
• Реле стоп-сигналов
• Реле габаритных огней
• Реле селектора автоматической коробки передач (АКПП)

Некоторые реле в Nissan Vanette могут быть установлены в моторном отсеке, а также рядом с аккумулятором — там же размещены мощные силовые предохранители для высоконагруженных цепей.

Если приведенная схема не полностью соответствует вашей модели Nissan Vanette, рекомендуется проверить альтернативный вариант схемы для точного соответствия.
