Citroen C2 — компактный переднеприводный легковой автомобиль, серийное производство которого стартовало в 2003 году. Модель производилась в 2004–2010 годах, включая периоды 2004, 2005, 2006, 2007, 2008, 2009 и 2010. За время выпуска Citroen C2 прошел единственный рестайлинг. В этой статье мы разберем расположение блоков предохранителей и реле в Citroen C2, предоставим детальные схемы предохранителей Citroen C2, расшифровки и руководство по эксплуатации автомобиля.
В Citroen C2 предусмотрено два основных блока предохранителей: один размещен под приборной панелью в салоне, второй — в моторном отсеке под капотом. Это стандартная конфигурация для блоков предохранителей в Citroen C2, обеспечивающая защиту электрических систем автомобиля.
Блок предохранителей под капотом

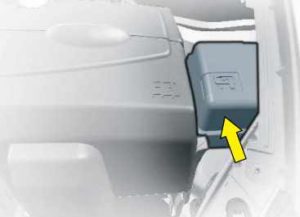

Блок предохранителей в моторном отсеке Citroen C2 расположен непосредственно у правого крыла. Чтобы обеспечить доступ, сначала снимите крышку аккумулятора, а затем откройте защитную крышку блока предохранителей Citroen C2.

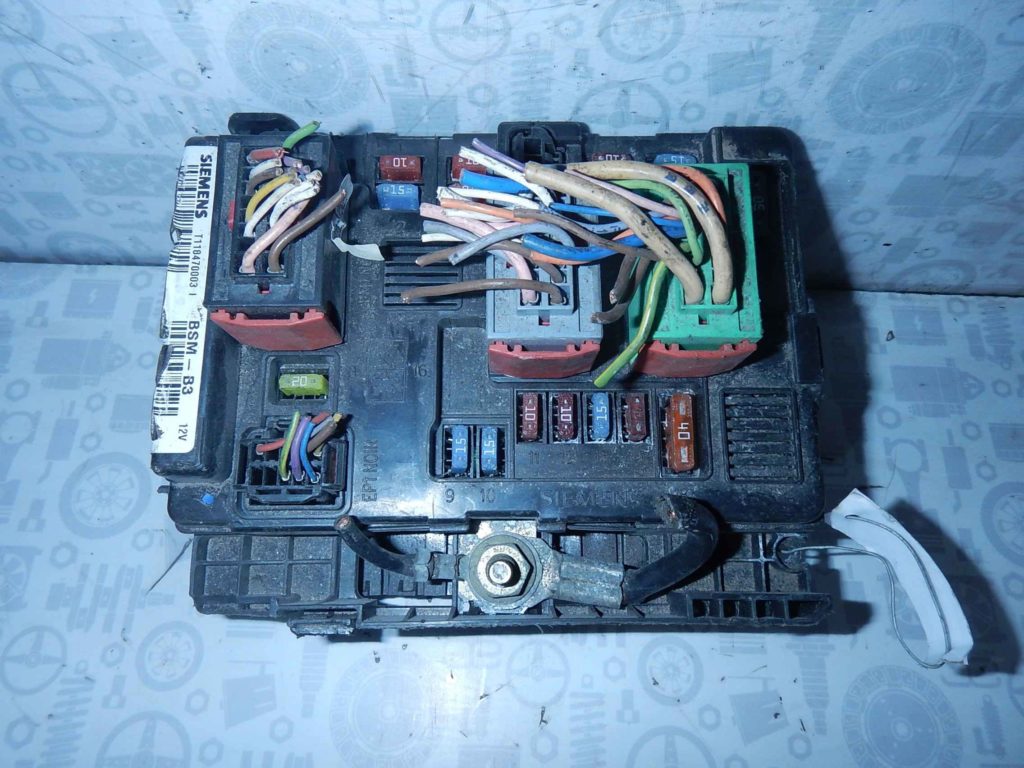

Реальное фото блока предохранителей Citroen C2

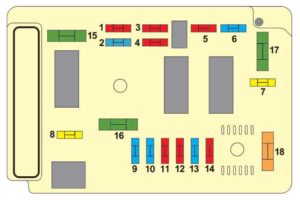

Схема блока предохранителей в моторном отсеке Citroen C2
Расшифровка схемы предохранителей Citroen C2
- 10А — Блок предварительного подогрева дизельного двигателя * Датчик наличия воды в дизельном топливе *
датчик скорости * Фонари движения задним ходом * ЭБУ (АКПП, КПП ) - 15А — Топливный насос
- 10А — Электронные блоки управления (ЗБУ) (Система АВS, система ЕSР)
- 10A — ЭБУ (система впрыска топлива, системы гидроусилителя рулевого управления) * Датчики (уровня
охлаждающей жидкости в дизельном двигателе, системы круиз-контроля, стоп-сигналов, сцепления) - Не используется
- 15А — Противотуманные фары
- 20А — Стеклоомыватель фар
- 20А — Репе системы контроля двигателя * ЭБУ системы впрыска топлива
- 15А — Левая фара ближнего света
- 15А — Правая фара ближнего света
- 10А — Левая фара дальнего света
- 10А — Правая фара дальнего света
- 15А — Звуковой предупредительный сигнал
- 10А — Стеклоомыватели
- 15А — Устройства системы контроля двигателя (катушка зажигания, электромагнитный клапан, кислородный датчик, система впрыска топлива) * Топливный отстойник * Подогреватель дизельного топлива
- 30А — Воздушный насос
- 30А — Стеклоочиститель ветрового стекла
- 40А — Электро вентилятор
По завершении замены предохранителя в блоке Citroen C2 обязательно плотно закройте крышку для защиты от пыли и влаги.
Предохранители в салоне Citroen C2

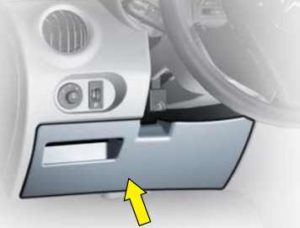

Блок предохранителей в салоне Citroen C2 установлен слева под панелью приборов. Для доступа к предохранителям в салоне потяните крышку на себя, ослабьте фиксирующие винты на четверть оборота и аккуратно извлеките блок.

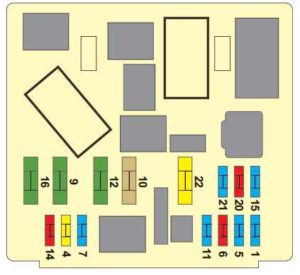

Общая схема блока предохранителей в салоне Citroen C2
Расшифровка предохранителей в салоне Citroen C2
- 1 — 15А Цепь питания диагностического разъема * Прицепное устройство
- 4 — 20А Подрулевой переключатель передач 7 Часы 7 Дисплей 7 Система навигации * Электронный блок противоугонной сигнализации * Автомагнитола
- 5 — 15А Сирена противоугонной сигнализации
- 6 — 10А Диагностический разъем * Датчик углового положения маховика
- 7 — 15А датчик дождя * Датчик освещенности * Электронный блок противоугонной сигнализации
- 10 — 40А Электро обогрев заднего стекла * Электро обогрев наружных зеркал заднего вида
- 11 — 15А Стеклоочиститель заднего стекла
- 12 — 30А Цепь питания сдвижного люка с электроприводом * Электро стеклоподъемники передних дверей
- 14 — 10А Подрулевые переключатели * Электронный блок управления (ЭБУ) подушек безопасности 7 Блок предохранителей в моторном отсеке
- 15 — 15А Комбинация приборов — Дисплей — Система навигации * Кондиционер * Датчики парковки * Автомагнитола
- 16 — 30А Центральный замок? Система суперблокировки
- 20 — 10А Задний правый стоп-сигнал
- 21 — 15А Задний левый стоп-сигнал * Дополнительный стоп-сигнал
- 22 — 20А Электророзетка на 12 Б * Прикуриватель * Плафоны освещения салона * Регулировка и складывание
Предохранитель прикуривателя в Citroen C2 обозначен номером 22 и имеет номинал 20А.
Руководство по эксплуатации Citroen C2
Дополнительные сведения по ремонту, обслуживанию и электрике автомобиля Citroen C2 доступны в руководстве по эксплуатации: «скачать бесплатно»
