Citroen C-Elysee был официально импортирован в Россию в период с 2012 по 2017 год. Модель продолжает выпускаться и по сей день. В этой статье мы разберем расположение и назначение блоков предохранителей Citroen C-Elysee, выделим предохранитель для прикуривателя и розетки 12В, а также предоставим возможность скачать руководство по эксплуатации для Citroen C-Elysee с подробными схемами предохранителей и электрики.
Расположение блока предохранителей в салоне Citroen C-Elysee

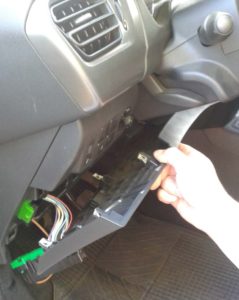

Блок предохранителей салона Citroen C-Elysee находится под приборной панелью слева от руля.

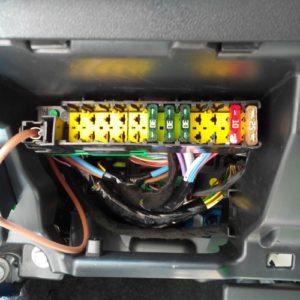

Поверхностно расположен верхний элемент, а основной блок предохранителей Citroen C-Elysee скрыт ниже.

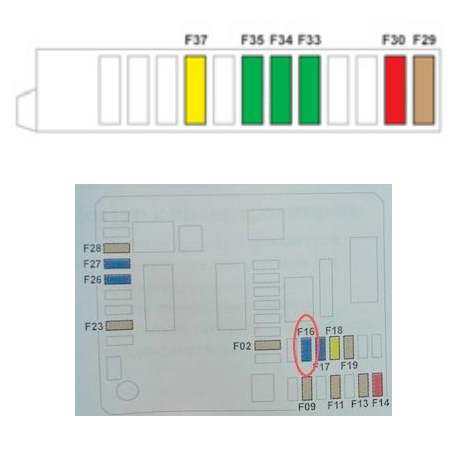

Общая схема блока предохранителей салона Citroen C-Elysee
Расшифровка второго блока предохранителей Citroen C-Elysee
| F02 | 5А | Регулировка угла наклона фар, диагностический разъем, панель кондиционера. |
| F09 | 5А | Охранная сигнализация (послепродажная установка). |
| F11 | 5А | Дополнительный подогрев. |
| F13 | 5А | Система помощи при парковке, система помощи при парковке (послепродажная установка). |
| F14 | 10А | Панель кондиционера. |
| F16 | 15А | Прикуриватель, розетка 12 В в Citroen C-Elysee. |
| F17 | 15А | Автомагнитола штатная, автомагнитола (нештатная установка). |
| F18 | 20А | Автомагнитола/Bluetooth, автомагнитола (послепродажная установка). |
| F19 | 5А | Монохромный дисплей С. |
| F23 | 5А | Плафоны, индивидуальные плафоны. |
| F26 | 15А | Звуковой сигнал. |
| F27 | 15А | Насос стеклоомывателя. |
| F28 | 5А | Замок зажигания с блокировкой рулевой колонки. |
Предохранитель прикуривателя в Citroen C-Elysee — это F16 на 15А, ответственный за розетку 12В и зарядку устройств.
Расшифровка первого блока предохранителей салона Citroen C-Elysee
| F29 | 25 А | Обогрев заднего стекла. |
| F30 | 10 А | Обогрев наружных зеркал. |
| F31 | — | Не используется. |
| F32 | — | Не используется. |
| F33 | 30 А | Передние стеклоподъемники. |
| F34 | 30 А | Задние стеклоподъемники. |
| F35 | 30 А | Подогрев передних сидений. |
| F36 | — | Не используется. |
| F37 | 20 А | Коммутационный блок прицепа. |
Блок предохранителей в моторном отсеке Citroen C-Elysee

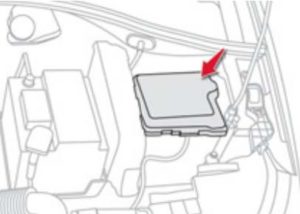

Дополнительный блок предохранителей под капотом Citroen C-Elysee размещен рядом с аккумулятором слева.

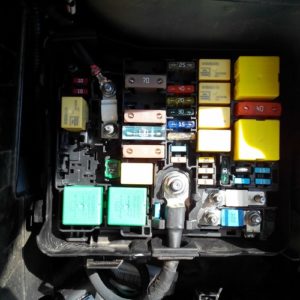

Визуально блок предохранителей под капотом выглядит следующим образом.

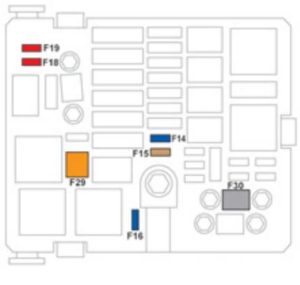

Схема блока предохранителей под капотом Citroen C-Elysee
Назначение предохранителей под капотом Citroen C-Elysee
| F14 | 15 А | Обогрев ветрового стекла снизу. |
| F15 | 5 А | Компрессор кондиционера. |
| F16 | 15 А | Противотуманные фары. |
| F18 | 10 А | Правая фара дальнего света. |
| F19 | 10 А | Левая фара дальнего света. |
| F29 | 40 А | Мотор очистителя ветрового стекла. |
| F30 | 80 А | Свечи накаливания |
Руководство по эксплуатации Citroen C-Elysee
Для детального ознакомления с ремонтом, обслуживанием, схемами предохранителей и электрической системы Citroen C-Elysee рекомендуем скачать официальную инструкцию по эксплуатации.
