Блок предохранителей Volkswagen Golf 2 (Jetta 2)

Volkswagen Golf 2 второго поколения производился в кузовах седан и хэтчбэк не только в Германии, но и в Великобритании, Финляндии, Японии, США, а также в ряде стран современного Евросоюза. Период выпуска: с 1983 по 1992 год, включая 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991 и 1992 годы. Ключевой рестайлинг произошел в 1987 году. Общий тираж превысил 6,3 миллиона экземпляров по всему миру. В этой статье подробно рассмотрены блоки предохранителей и реле для Volkswagen Golf 2 и Volkswagen Jetta 2, включая фото блоков, их схемы, расшифровку элементов. Особое внимание уделено предохранителю прикуривателя. В конце предлагаем скачать руководство по электрическим схемам Volkswagen Golf 2 с полным описанием электрооборудования.

Число элементов в основном блоке может варьироваться в зависимости от комплектации, года производства и региона. Точное назначение для вашего авто указано на крышке защитного отсека. Если модель не соответствует, ознакомьтесь с описанием для третьего поколения. Учтите, что эти схемы применимы и к Jetta 2, включая распиновку предохранителей Volkswagen Jetta 2.

Блок предохранителей и реле Volkswagen Golf 2

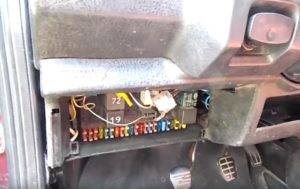

Главный блок предохранителей и реле расположен внутри салона, под приборной панелью со стороны водителя, за пластиковой крышкой.

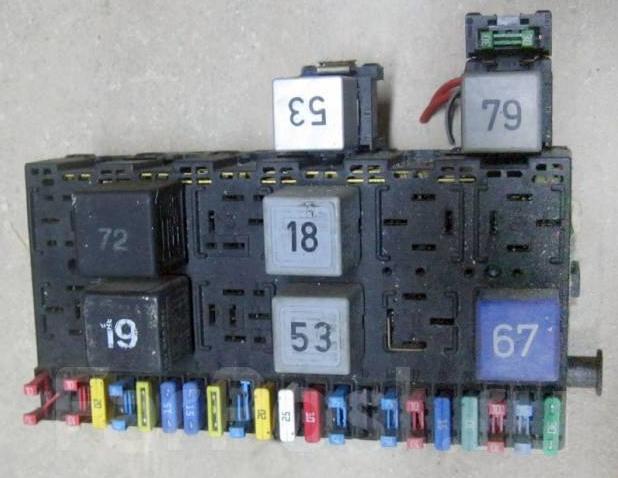

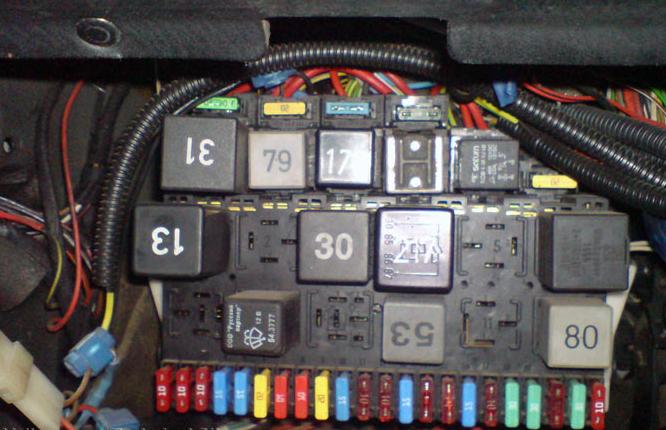

Фото — пример

Вариант 1

Вариант 2

Вариант 1 (автомобили до августа 1987 года)

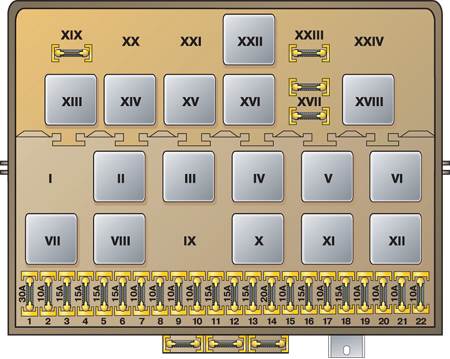

Схема блока предохранителей Volkswagen Golf 2

Расшифровка предохранителей

1	30А Электровентилятор радиатора
2	10А Сигнальные лампы торможения
3	10А Прикуриватель, аудиосистема, часы, освещение багажника
4	15А Аварийная сигнализация и поворотники
5	15А Топливный насос двигателя
6	15А Передние противотуманные фары
7	10А Левый задний габаритный огонь
8	10А Правый задний габаритный огонь
9	10А Правый дальний свет фары, индикатор дальнего света
10	10А Левый дальний свет фары
11	15А Стеклоочиститель лобового стекла, омыватель, омыватель фар
12	15А Задний стеклоочиститель, омыватель заднего стекла, индикатор уровня антифриза, электрорегулировка зеркал
13	20А Обогрев заднего стекла, обогрев боковых зеркал
14	20А Вентилятор системы отопления
15	10А Задние ходовые огни, подсветка АКПП
16	15А Гудок высокого тона
17	10А Автоматический пуск карбюратора, подогрев дроссельной заслонки, клапан холостого хода
18	10А Гудки двух тонов, обогрев сидений, индикатор ручника
19	10А Поворотные сигналы
20	10А Освещение номерного знака, подсветка перчаточного ящика, задние противотуманки
21	10А Левый ближний свет фары
22	10А Правый ближний свет фары

Предохранитель прикуривателя в этой версии — номер 3, номиналом 10А.

Расположение и обозначение реле в Volkswagen Golf 2

I	Свободное место
II	Реле подогрева впускного коллектора
	Реле бензонасоса
	Реле свечей накаливания дизеля
III	Реле индикатора ремней безопасности
IV	Реле блокировки АКПП
V	Реле компрессора кондиционера
VI	Реле звуковых сигналов
VII	Реле передних противотуманок
VIII	Реле защиты контактов X
IX	Свободное место
X	Реле омывателя
XI	Реле заднего стеклоочистителя и омывателя
XII	Реле аварийной сигнализации
XIII	Реле индикатора ремней безопасности
XIV	Реле обогрева стекла, индикатора давления масла
XV	Реле омывателя фар
XVI	Реле холостого хода
XVII	Предохранитель задней противотуманки, кондиционер
XVIII	Реле вентилятора охлаждения
XVIII	Реле индикатора уровня антифриза
XIX	Предохранитель электростеклоподъемников
XX	Реле обогрева водительского сиденья
XXI	Реле обогрева пассажирского сиденья
XXII	Реле отключения топлива на холостом ходу
XXIII	Свободное место
XXIV	Свободное место

Вариант 2 (автомобили с августа 1987 года)

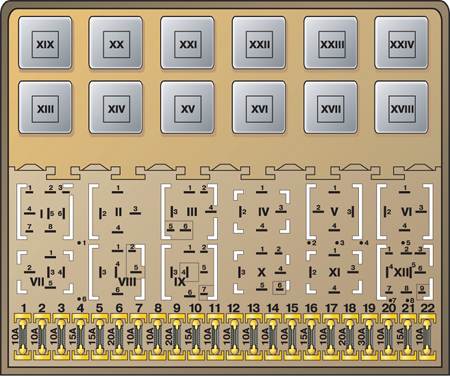

Схема блока предохранителей Volkswagen Golf 2

Назначение предохранителей в блоке

1	10А Левый ближний свет фары
2	10А Правый ближний свет фары
3	10А Подсветка щитка приборов, освещение номерного знака
4	15А Подсветка бардачка
5	15А Стеклоочиститель и омыватель лобового стекла
6	20А Вентилятор обдува салона
7	10А Правый задний габарит, стояночный свет
8	20А Обогрев заднего стекла
9	15А Передние противотуманные фары
10	10А Левый дальний свет фары
11	10А Правый дальний свет фары
12	10А Электрогудок
13	10А Задние ходовые огни, подогрев омывателя
14	10А Клапан отключения топлива (для дизеля)
15	15А Комбинация приборов
16	10А Аварийная сигнализация
17	Свободный
18	30А Электровентилятор, реле А/С
19	10А Стоп-сигналы
20	15А Освещение салона
21	10А Магнитола и прикуриватель

Предохранитель прикуривателя здесь — номер 21.

Обозначение реле в блоке

I	Реле кондиционера
II	Реле заднего стеклоочистителя
III	Реле зажигания
IV	Реле защиты шины X
V	Реле индикатора уровня ОЖ
VI	Реле аварийки
VII	Реле омывателя фар
VIII	Реле режимов дворников
IX	Реле ремней безопасности
X	Реле противотуманок
XI	Реле гудков двух тонов
XII	Реле свечей накаливания
XIII	Реле электровентилятора
XIV	Реле подогрева коллектора
XV	Реле насоса ABS
XVI	Реле ABS
XVII	Свободное
XVIII	Свободное
XIX	Реле АКПП
XX	Реле контроля свечей накаливания
XXI	Реле стеклоподъемников
XXII	Предохранитель ABS
XXIII	Предохранитель кондиционера
XXIV	Предохранитель стеклоподъемников

Универсальное назначение реле в Volkswagen Golf 2 и Jetta 2

4 или 29 — реле предупреждения о незастегнутых ремнях
13 — компрессор кондиционера
15 — передние противотуманки (ПТФ)
18 — защита шины Х
19 или 99 — дворники лобового (99 — с паузой)
21 — аварийная сигнализация и поворотники
22 — поворотники прицепа
30, 32 — реле впрыска и зажигания
31 — реле клапана воздуха
32 — питание блока управления
33 — омыватель фар
36 — зуммер незажженных габаритов
42 — реле перегрева мотора (и 43)
43 — индикатор низкого уровня ОЖ (до 1991)
46 — таймер предпускового подогрева
53 — двухтонный сигнал (однотонный — перемычка)
54 — отключение питания на принудительном ХХ
55 — топливоподача на принудительном ХХ
61 — обогрев впускного коллектора
67 или 80 — бензонасос
72 — задний дворник
83 — блокировка муфты Syncro (только Syncro)
90 — насос продувки топлива
167 — реле бензонасоса или преднагрева (дизель)
Могут устанавливаться в любом порядке:
220 — реле after-run
13 — муфта заслонки воздуха
79 — ЭБУ ABS
78 — насос ABS
59 — подогрев сидений
