Opel Corsa F — это шестое поколение популярной модели Corsa, выпускавшееся в период с 2019 по 2024 год, включая 2019, 2020, 2021, 2022, 2023 и 2024 годы. Автомобиль также известен как Vauxhall Corsa F. В этой статье мы подробно разберем предохранители и реле Opel Corsa F: схемы расположения блоков, фото-иллюстрации, точные места установки. Особое внимание уделим предохранителю прикуривателя, розетки 12В и другим ключевым элементам электрики.
Расположение и назначение предохранителей в блоках Opel Corsa F может варьироваться в зависимости от года выпуска, комплектации, уровня электрического оборудования и рынка сбыта вашего автомобиля. Рекомендуем проверять по руководству пользователя.
Блоки предохранителей в салоне
Основной блок предохранителей
Главный блок предохранителей Opel Corsa F установлен слева в нижней секции приборной панели, что удобно для быстрого доступа при диагностике электрических неисправностей.
Чтобы открыть блок, снимите защитную крышку. В версиях с правым рулем (RHD) блок переносится в отделение бардачка для удобства.
Внешний вид блока предохранителей Corsa F выглядит следующим образом.
Схема предохранителей в салоне Opel Corsa F
Расшифровка предохранителей
| 1 | Внутреннее зеркало / Рулевое колесо с электроусилителем / Селективное управление движением / Радар / Дизельная выхлопная система |
| 3 | Индуктивная зарядка |
| 4 | Сигнал |
| 5 | Омыватель стекла (перед / зад) |
| 6 | Омыватель стекла (перед / зад) |
| 7 | Розетка сзади / USB |
| 8 | Задний стеклоочиститель |
| 10 | Замок дверей /замок задней двери |
| 11 | Замок дверей/ замок задней двери |
| 12 | Система стоп-старт/ Модуль диагностического разъема/ Тормозная система |
| 13 | Информационно-развлекательная система / Система климат-контроля |
| 14 | Сирена сигнализации |
| 15 | Неэлектрические автомобили: пусто Электромобили: Электронный модуль переключения передач / Блок управления фарами |
| 16 | Система стоп-старт/ Тормозная система |
| 17 | Приборный щиток |
| 18 | Ассистент парковки |
| 19 | Электрооборудование рулевой колонки / Органы управления на рулевом колесе |
| 21 | Противоугонная сигнализация |
| 22 | Камера /Датчик дождя/ Автоматическое управление освещением |
| 23 | Напоминание о ремнях безопасности |
| 24 | Автоматическая коробка передач /Усовершенствованная система помощи при парковке/ Система панорамного обзора |
| 25 | Воздушная подушка |
| 26 | Электронный контроль устойчивости |
| 27 | Тревога |
| 28 | Модуль OnStar или BTA |
| 29 | Информационно-развлекательная система |
| 31 | Прикуриватель/ розетка 12 В |
| 34 | Обогрев заднего стекла / Обогрев лобового стекла / Индуктивная зарядка |
| 35 | |
| 36 |
Предохранитель прикуривателя в Opel Corsa F — это номер 31. Если он перегорел, проверьте и замените для восстановления работы розетки 12В.
Дополнительный блок предохранителей и реле
Справа от приборной панели размещен еще один блок с предохранителями и реле, отвечающий за дополнительные функции электрики автомобиля.
Фото примера блока
Схема второго блока
Описание предохранителей и реле
| F1 | 40А Обогреватель/ обогреватель заднего стекла |
| F2 | 10А Обогрев наружных боковых зеркал |
| F3 | 30А Электрические стеклоподъемники — передние |
| F4 | 10/15А Складывающиеся боковые зеркала / Регулировка наружных зеркал |
| F5 | 30А Электрические стеклоподъемники — задние |
| F6 | Обогрев сидений |
| F7 | — |
| F8 | Блок предохранителей (правая сторона приборной панели) |
| F9 | — |
| F10 | 20А Подогрев передних сидений |
| F11 | 20А Функция массажа передних сидений |
| F12 | Пусто (резерв) |
| Реле | |
| R01 | Реле подогрева сидений |
| R02 | Реле электро стеклоподъемников |
| R03 | Реле обогревателя/ обогрева заднего стекла |
| R04 | — |
| R05 | — |
| R06 | — |
| R07 | — |
Блок предохранителей под капотом
Блок предохранителей и реле в моторном отсеке
В двигательном отсеке Opel Corsa F, слева от аккумулятора, под капотом, установлен блок предохранителей и реле. Доступ к нему показан на схематическом изображении для удобства замены.

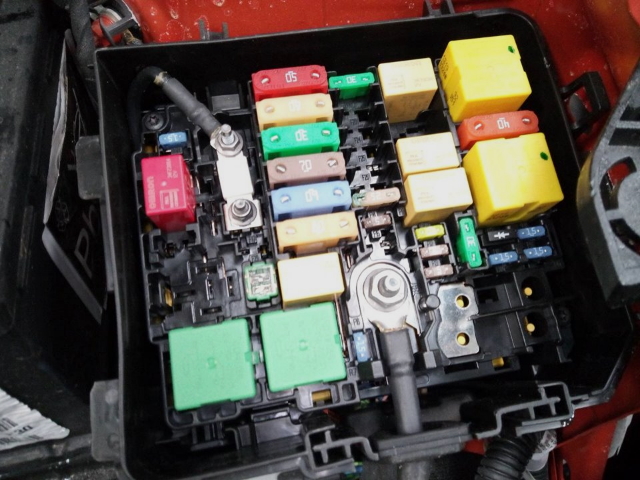

Фото блока подкапотного пространства
Схема блока под капотом Corsa F
Назначение предохранителей и реле под капотом
| F1 | Вентилятор кондиционера |
| F2 | Компьютер системы ABS / ESP |
| F3 | Блок предохранителей салона 3 |
| F4 | Компьютер системы ABS / ESP |
| F5 | Интеллектуальный коммутационный блок (Правые указатели поворота, передние правые габаритные фонари, правые стоп-сигналы, левые фонари заднего хода, правые противотуманные фары.) 20А Обогрев лобового стекла |
| F6 | Блок управления двухскоростным вентилятором охлаждения (GMV) 20А Калькулятор BVA AxN8 — Калькулятор BVA Ax6III (тепловой) |
| F7 | Интеллектуальный коммутационный блок |
| F8 | Топливный насос управления двигателем |
| F9 | Подкачивающий насос с пилотным управлением (DW10F), впускной и выпускной клапаны v электромагнитные клапаны — Термостат с пилотным управлением — Электромагнитный клапан масляного насоса (промывка EC — Электрический электромагнитный клапан — Расходомер всасываемого воздуха — датчики кислорода (EP6FADTX), Термостат с пилотным управлением — Переключаемая подача воды Электрический электромагнитный клапан (EP6FDT) |
| F10 | Компьютер двигателя — Магнит насоса регулировки расхода дизельного топлива — Электромагнитный клапан регулирования давления турбокомпрессора (DV5R и DW10F) — Термостат S (DV5R) — Продувочный нагреватель — Регулируемые электромагнитные клапаны впускного и выпускного клапана (EP6FADTX) — Промывка баллона — Датчики кислорода подняты (EB2ADTS) ) |
| F11 | Компьютер двигателя |
| F12 | Диагностический разъем |
| F13 | Интеллектуальный коммутационный блок |
| F14 | Блок уровня заряда аккумуляторной батареи |
| F15 | Модуль управления прицепом Электромобили: вилка электронного сервиса |
| F16 | Противотуманные фары 10А Дневные ходовые огни |
| F17 | Диагностика реле GMP BFRM — BSI1 — Компьютер двигателя — Нижний датчик Nox (форсунки DV5R и DW10 (DV5R) |
| F18 | Правые фары дальний свет |
| F19 | Левые фары дальний свет |
| F20 | Компьютер двигателя l Подкачивающий насос (для ER6EDT) — катушки зажигания (EB2ADTS и EP6FADTX) |
| F21 | Стартер |
| F22 | Резерв — Такси |
| F23 | Стартер / Генератор / AC/DC converter |
| F24 | Прицепное устройство |
| F25 | Блок предохранителей салона 3 |
| F26 | Модуль управления коробкой передач / Электромобили: Контроллер двигателя (электродвигатель и инвертор) |
| F27 | Интеллектуальный коммутационный блок (Правая фара ближнего света — Правые фонари заднего хода — Левые противотуманные фары — Задние левые габаритные фонари — Третий стоп-сигнал.) |
| F28 | Электропитание насоса мочевины и резистор нагрева трубок мочевины (UCE или DV5R) — Датчик Nox (DW10F) — Компьютер двигателя (EP6FADTX) (BlueInjection, AdBlue) |
| F29 | Стеклоочиститель ветрового стекла |
| F30 | Блок предварительного нагрева |
| F31 | Система климат-контроля (система отопления и вентиляции), кондиционер и вентилятор отопителя |
| F32 | Усилитель рулевого управления, Левая фара ближнего света — Статические поворотные огни — Боковые повторители указателей поворотов — Левые указатели поворотов — Передний левый и задний правый габаритные фонари — Левые стоп-сигналы — Лампы освещения номерного знака. |
| Реле | |
| R1 | Компьютер управления двигателем / Дизель Евро6 (питание модуля SCR) |
| R2 | Компрессор кондиционера / Электрообогрев ветрового стекла |
| R3 | Стартер / тепловая предподготовка |
| R4 | Противотуманные фары / дневные ходовые огни |
| R5 | Вентилятор кондиционера |
| R6 | Стартер |
| R7 | Передний стеклоочиститель |
| R8 | Передний стеклоочиститель |
| R9 | Фары |
К положительному выводу аккумулятора Opel Corsa F могут подключаться высокомощные главные предохранители для защиты основных цепей.
Если вы заметили неточность или хотите предложить дополнения к схемам предохранителей Corsa F, оставляйте комментарии ниже.
