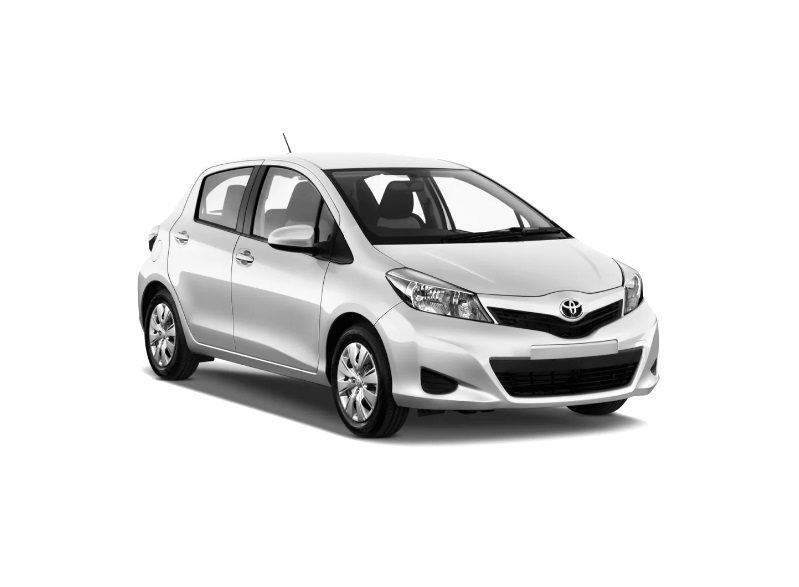

Toyota Yaris 3 третьего поколения производился с 2011 по 2019 год, включая модели 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годов, с кодами P130 / P150. Автомобиль экспортировался глобально. В ряде рынков он известен как Toyota Echo, Toyota Vitz, Toyota Platz. В этой публикации мы подробно разберем расположение электронных блоков управления, характеристики предохранителей и реле для Toyota Yaris Vitz 3 поколения, включая схемы блоков предохранителей Toyota Yaris 3, места их установки и акцент на предохранитель прикуривателя, fuse cigarette lighter Toyota Yaris.
Положение блоков и функции их компонентов могут варьироваться в зависимости от года выпуска, комплектации и рынка. Рекомендуется проверять данные по схемам на крышке вашего блока предохранителей Toyota Yaris 3.
Блоки в салоне
Расположение
Общая схема размещения блоков в интерьере

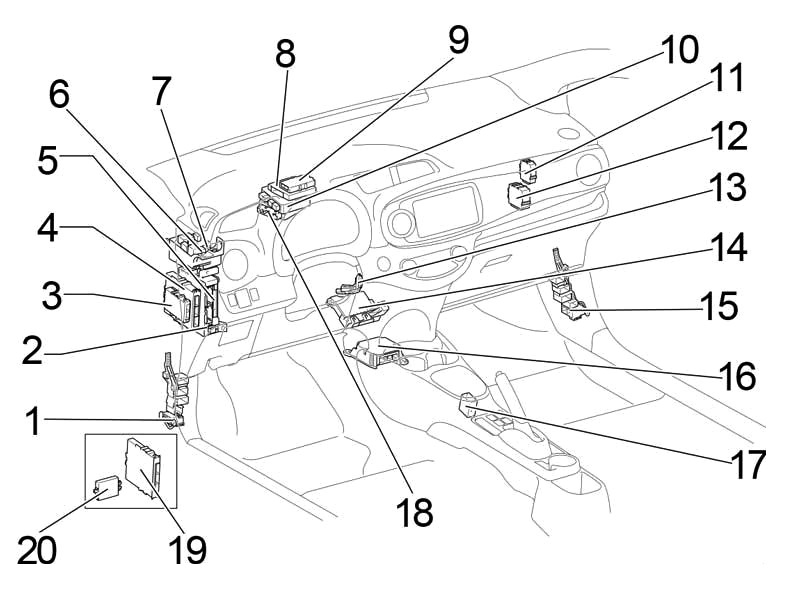

Левый руль

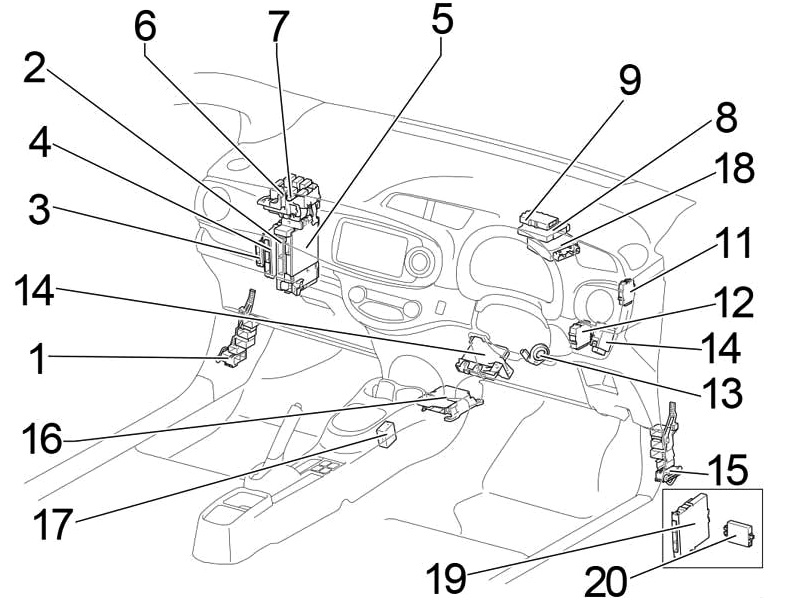

Правый руль
Описание компонентов
- Распределительный блок
- Блок предохранителей
- Блок управления двигателем и трансмиссией (без start-stop)
- Блок для системы start-stop
- Блок управления кузовной электрикой
- Реле обогрева (HTR)
- Блок реле
- Блок систем помощи при вождении
- Блок управления двигателем и трансмиссией (с start-stop)
- Блок управления АКПП (LHD)
- Сетевой шлюз
- Реле дворников
- Усилитель ключа-транспондера
- Усилитель А/С
- Распределительный блок
- Блок подушек безопасности
- Блок блокировки селектора АКПП
- Блок усилителя руля
- Блок сертификации
- Блок ID-кода (с умным доступом); Блок транспондера (без умного доступа)

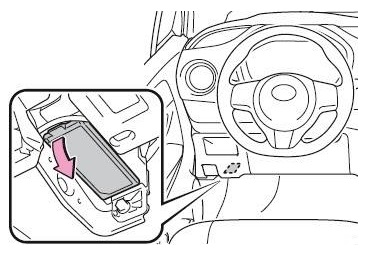

Блок предохранителей в салоне

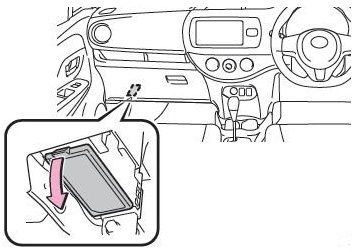

Блок размещен под приборной панелью, прикрыт пластиковой крышкой.
Левый руль
Правый руль

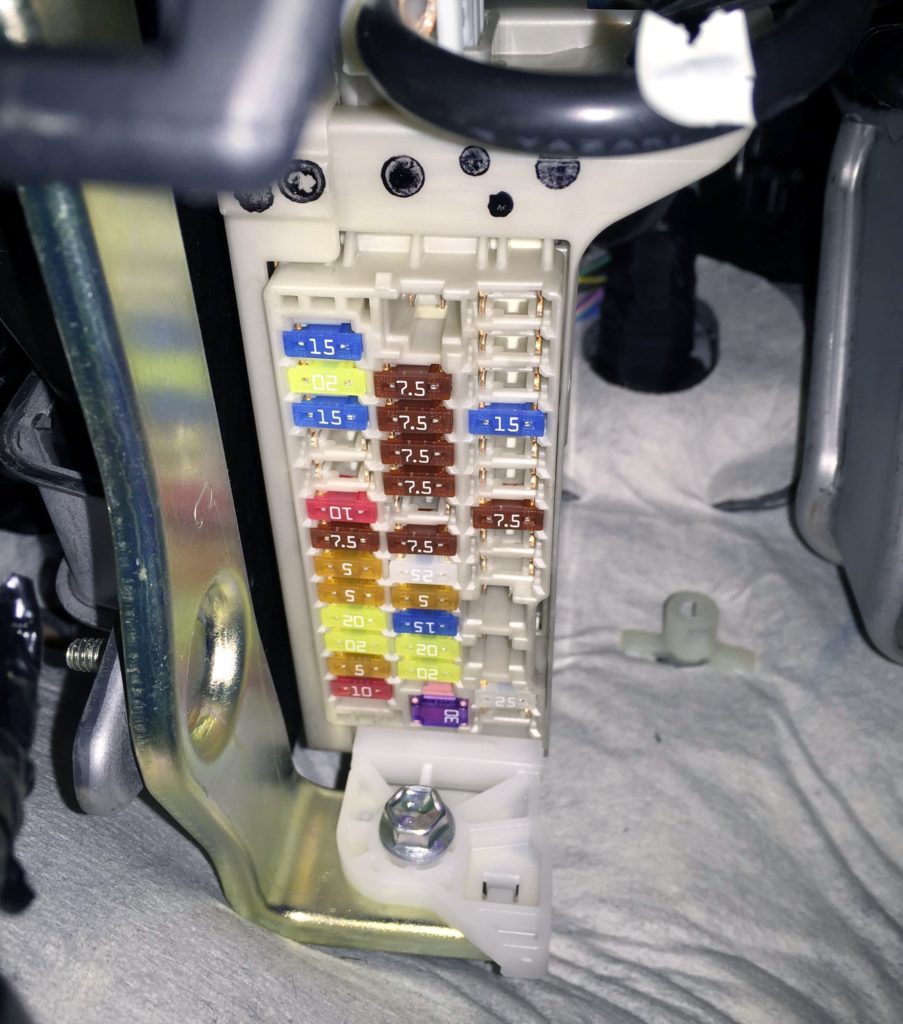

Пример фото расположения

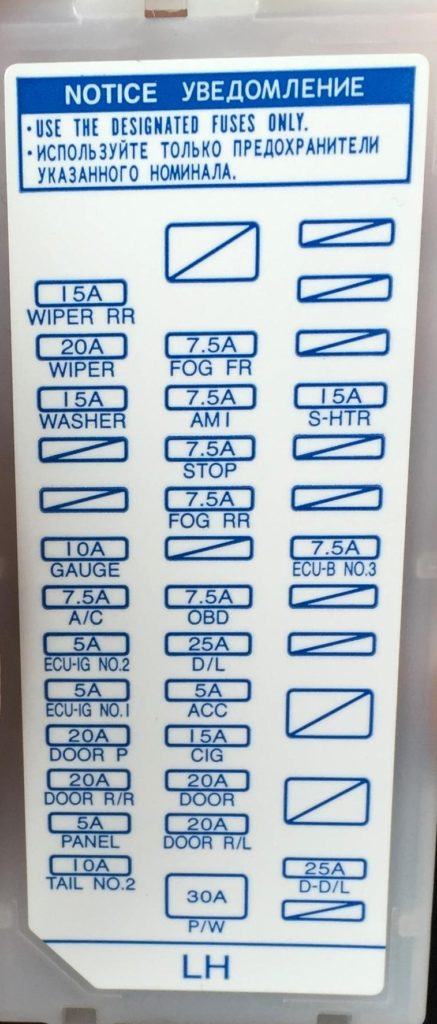

Диаграмма с крышки

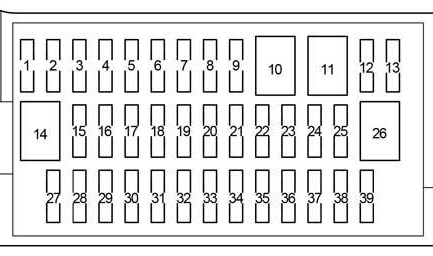

Диаграмма предохранителей
Функции предохранителей
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | 15A S-HTR — Обогрев сидений, подогрев сидений Toyota Yaris |
| 5 | — |
| 6 | — |
| 7 | 7,5A ECU-B NO.3 — Электропривод зеркал |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | — |
| 12 | 25A D-D/L — Двухсторонняя блокировка дверей |
| 13 | — |
| 14 | — |
| 15 | 15A FOG FR — до июня 2013: Передний противотуманный фонарь, fog lights Toyota Yaris |
| 15A FOG FR — с июня 2013 (TMC): Передний противотуманный свет (TMC — Toyota Motor Corporation) | |
| 7,5A FOG FR — с июня 2013 (TMMF): Передний противотуманный свет (TMMF — Toyota Motor Manufacturing France) | |
| 16 | 7,5A AM1 — Запуск двигателя, starter system |
| 17 | 7,5A STOP — Электронная система впрыска, VSC, стоп-сигналы, третий стоп-сигнал |
| 18 | 7,5A FOG RR — Задний противотуманный фонарь |
| 19 | — |
| 20 | 7,5A OBD — Диагностический порт OBD-II |
| 21 | 25A D/L — Центральный замок, модуль кузова |
| 22 | 5A ACC — Модуль кузова, зеркала, аудиосистема, блокировка селектора |
| 23 | 15A CIG — Гнездо прикуривателя, cigarette lighter fuse Toyota Yaris 3 |
| 24 | 20A DOOR — Электростеклоподъемники |
| 25 | 20A DOOR R/L — Левые и правые стеклоподъемники |
| 26 | 30A P/W — Основной предохранитель стеклоподъемников |
| 27 | 15A WIPER RR — Задний дворник |
| 28 | 20A WIPER — Передний стеклоочиститель |
| 29 | 15A WASHER — Омыватель лобового стекла |
| 30 | — |
| 31 | — |
| 32 | 10A GAUGE — Система освещения, АКПП, аудио, зарядка, EFI |
| 33 | 7,5A A/C — Кондиционер, обогрев заднего стекла и зеркал |
| 34 | 5A ECU-IG NO.2 — VSC, vehicle stability control |
| 35 | 5A ECU-IG NO.1 — Охлаждение, обогрев, VSC, рулевое управление, модуль кузова, TPMS |
| 36 | 20A DOOR P — Стеклоподъемники передние |
| 37 | 20A DOOR R/R — Задние стеклоподъемники |
| 38 | 5A PANEL — Приборная панель, подсветка, переключатель света |
| 39 | 10A TAIL NO.2 — Габаритные огни, номерной знак |
Предохранитель прикуривателя — это 15A номер 23 в салонном блоке.
Блок реле в салоне

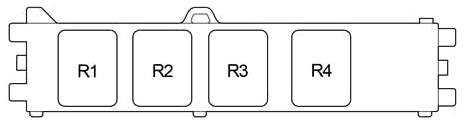

Диаграмма реле
Расшифровка реле
- R1 — Подсветка салона (DOME CUT)
- R2 — до июля 2014: Передние туманки (FR FOG) / с мая 2015: (STP)

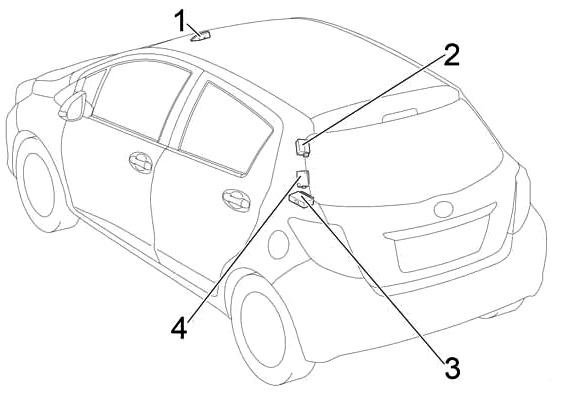

Вспомогательные компоненты
Диаграмма
Описание
- Датчик предотвращения столкновений
- Приемник TPMS
- Аудиоусилитель
- Приемник центрального замка
Блоки в моторном отсеке
Расположение

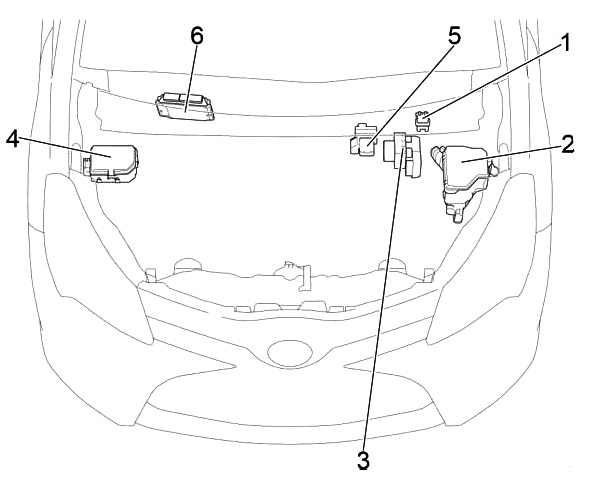

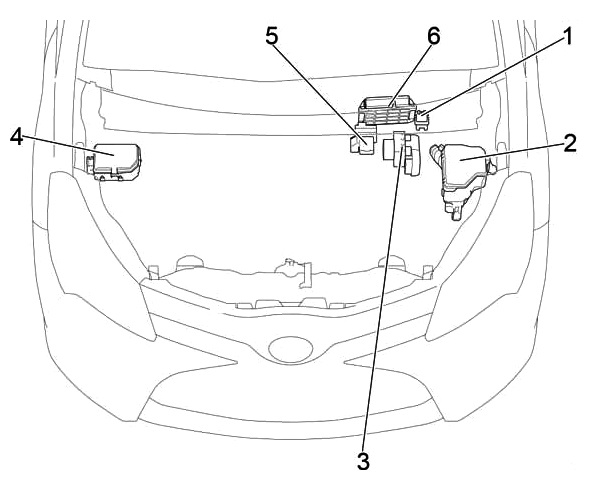

Общая схема блоков под капотом
Левый руль
Правый руль
Функции
- Реле свечей накала
- Блок предохранителей и реле
- Блок тормозной системы
- Блок предохранителей №2
- Блок мощных предохранителей
- Блок ECU двигателя
Блок предохранителей и реле под капотом

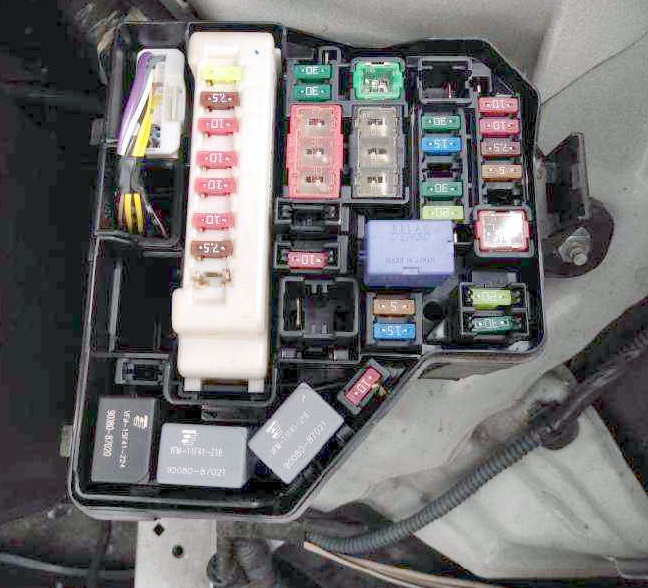

Пример фото

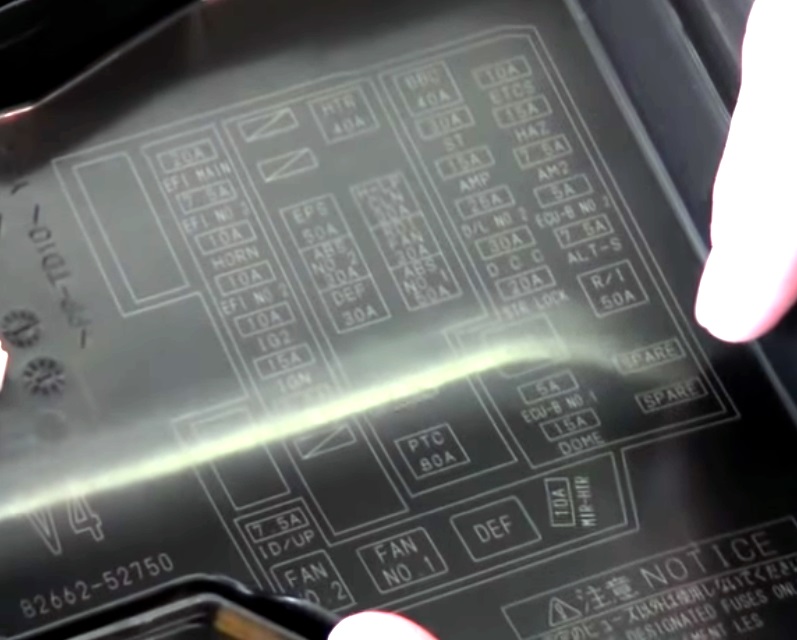

Диаграмма с крышки
Диаграмма
Описание
| 1 | 7,5A ID/UP — EFI для бензиновых и дизельных двигателей |
| 2 | 20A EFI MAIN — Бензин: Электронная система впрыска |
| 30A ECD MAIN — Дизель: Электронная система впрыска | |
| 3 | 7,5A EFI NO.3 — Система впрыска топлива |
| 4 | 10A HORN — Гудок, horn fuse |
| 5 | 10A EFI NO.2 — Электронная система впрыска |
| 6 | 10A IG2 — EFI, подушки, стопы, классификатор пассажира |
| 7 | 15A IGN — Зажигание, EFI |
| 8 | 7,5A MET — Панель приборов |
| 9 | — |
| 10 | 30A PTC HTR NO.3 — с июля 2014 (TMMF): Доп. обогреватель |
| 11 | 25A PWR HTR — до июля 2014 (TMMF): Доп. обогреватель |
| 30A PTC HTR NO.2 — с июля 2014 (TMMF): Доп. обогреватель | |
| 12 | 50A EPS — Электроусилитель руля |
| 13 | 30A ABS NO.2 — ABS, VSC |
| 14 | 30A DEF — Обогрев заднего стекла и зеркал |
| 15 | 40A HTR — Кондиционер |
| 16 | 50A PTC HTR NO.1 — TMMF: Доп. обогреватель |
| 30A H-LP CLN — Очистка фар | |
| 17 | 30A RDI FAN — Радиаторный вентилятор |
| 18 | 50A ABS NO.1 — ABS, VSC |
| 19 | 10A MIR-HTR — Обогрев зеркал, заднего стекла, круиз, индикатор АКПП, ECU |
| 20 | 5A ECU-B NO.1 — EFI, модуль кузова |
| 21 | 15A DOME — Подсветка салона, персональные лампы, аудио, VSC |
| 22 | 40A BBC — Зарядка (1NR-FE), start-stop |
| 23 | 30A ST — Стартер |
| 24 | 15A AMP — TMMF: Аудио, навигация, парктроники |
| 25 | 25A D/L NO.2 — до июля 2014: Двойная блокировка |
| 25A PWR HTR — до июля 2014 (TMMF): Доп. обогреватель | |
| 26 | 30A D.C.C — Защита: DOME, ECU-B NO.1, ECU-B NO.2 |
| 27 | 20A STR LOCK — до июля 2014 (TMMF): Багажник, иммо, умный доступ, запуск, руль, беспроводная система |
| 28 | 10A ETCS — Электронный дроссель, EFI |
| 29 | 10A HAZ — Поворотники, аварийка |
| 30 | 7,5A AM2 — EFI, запуск |
| 31 | 5A ECU-B NO.2 — Приборы, беспроводка, TPMS, классификатор |
| 32 | 7,5A ALT-S — Зарядная система |
| 33 | 50A R/I — Защита EFI MAIN, EFI NO.2, EFI NO.3, IG2, IGN, MET, HORN |
| 34 | 80A PTC — Доп. обогреватель, зеркала |
| Реле | |
| R1 | Вентилятор охлаждения (FAN NO.2) |
| R2 | Вентилятор охлаждения (FAN NO.1) |
| R3 | Обогрев заднего стекла (DEF) |
| R4 | Стартер (ST) |

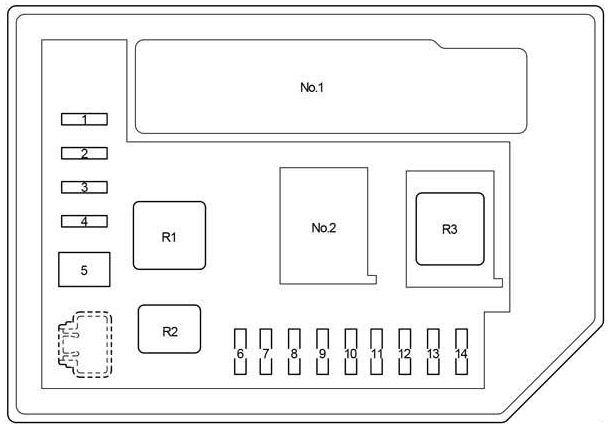

Блок предохранителей №2
Диаграмма
Описание
| 1 | 20A ST NO.2 — EFI система |
| 2 | 7,5A DRL — Дневные огни |
| 15A EU-DRL — Дневные ходовые огни | |
| 3 | 10A ECD NO.4 — Вентилятор, EFI |
| 10A S-HORN — EFI система | |
| 4 | 7,5A H-LP MAIN — до июля 2014: А/С, автоосвещение, фары, корректор |
| 20A H-LP MAIN — с июля 2014: А/С, автоосвещение, фары, корректор | |
| 5 | 50A MMT — Модуль трансмиссии |
| 6 | 10A H-LP RH HI — Правая дальняя фара |
| 7 | 10A H-LP LH HI — Левая дальняя, приборы |
| 8 | 10A H-LP RH LO — Правая ближняя |
| 9 | 10A H-LP LH LO — Левая ближняя, туманка |
| 10 | — |
| 11 | — |
| 12 | — |
| 13 | — |
| 14 | — |
| Реле | |
| R1 | до июля 2014: Диммер (DIM) фар |
| с июля 2014: Доп. обогреватель (PTC HTR NO.1) | |
| R2 | DRL / Иммобилайзер (DRL/S-HORN) |
| R3 | Фары (H-LP) |
| Фары / DRL (H-LP/US-DRL) | |
Секция №1
Диаграмма
До июля 2014
- R1 — Интегрированное реле
С июля 2014
| R1 | ECU двигателя (ECD NO.2) |
| R2 | Доп. обогреватель (PTC HTR NO.2) |
| R3 | Доп. обогреватель (PTC HTR NO.3) |
| R4 | Стартер (ST NO.2) |
Секция №2
Диаграмма
До июля 2014
R2 — (O/P MTR с start-stop) или R1 — Модуль АКПП (MMT)
С июля 2014
R1 — Диммер (DIM для проекторных фар)

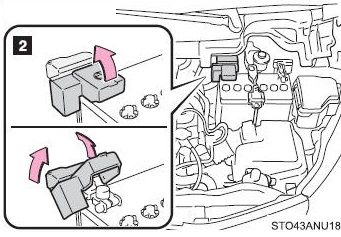

Блок мощных предохранителей
Установлен на положительном полюсе аккумулятора.
Диаграмма
Описание
- 80A GLOW DC/DC — EFI система
- 80A MAIN — Основные цепи: BBC, ST, AMP, D/L NO.2, D.C.C, STR LOCK, MIR-HTR, ETCS, HAZ, AM2, ALT-S, R/I, DRL, EU-DRL, S-HORN, H-LP MAIN, H-LP RH HI, H-LP LH HI, H-LP RH LO, H-LP LH LO
- ALT 120A — Генератор, зарядка; Основные предохранители: ID/UP, EPS, ABS NO.2, DEF, PTC, HTR, H-LP CLN, RDI FAN, ABS NO.1, TAIL NO.2, PANEL, DOOR R/R, DOOR P, ECU-IG NO.1, ECU-IG NO.2, A/C, GAUGE, WASHER, WIPER, WIPER RR, P/W, DOOR R/L, DOOR, CIG, ACC, D/L, OBD, STOP, AM1, FOG FR
