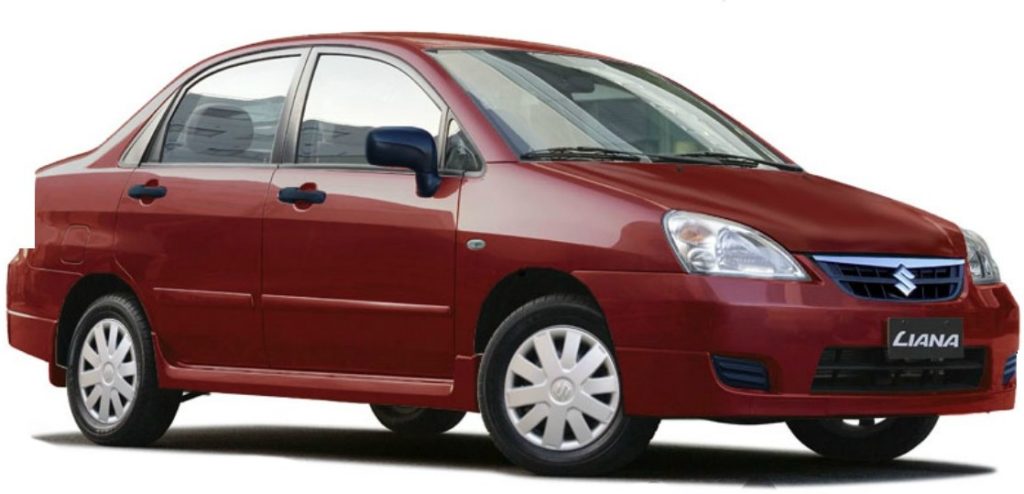

Suzuki Liana (Aerio) выпускался с 2001 по 2008 год и распространялся на глобальном рынке. Эта модель также известна как Suzuki Aerio. В данной статье мы подробно разберём расположение блоков предохранителей и реле для Suzuki Liana Aerio, включая фото, схемы и описания. Особое внимание уделим предохранителю, отвечающему за прикуриватель и другие ключевые системы автомобиля.
Функции предохранителей и реле в блоках Suzuki Liana Aerio могут варьироваться в зависимости от года производства, региона поставки и комплектации вашего транспортного средства.
Блок под капотом
Этот блок размещён в моторном отсеке рядом с аккумулятором, под пластиковой крышкой с нанесённой схемой предохранителей Suzuki Liana.
Вариант 1
Вариант 2
Схема блока предохранителей под капотом Suzuki Liana Aerio
Расшифровка предохранителей и реле
- 80A Батарея, Генератор, Все электрические цепи
- 60A Замок зажигания
- 60A Блок предохранителей, Блок предохранителей в двигательном отсеке
- 60A ABS. Привод и управляющий модуль
- 30A Реле вентилятора
- 15A Комбинация приборов, Головной свет (Headlight) — правая фара (R)
- 15A Головной свет (Headlight) — левая фара (L)
- 30A Реле управления вентилятором радиатора #1 Реле управления вентилятором радиатора #2
- 20A Реле компрессора, Реле вентилятора кондиционера
- 15A Главное реле
- 15A Переключатель стоп-фонарей
Дополнительно, главный распределительный предохранитель может быть установлен непосредственно на клемме аккумулятора.
Блок в салоне

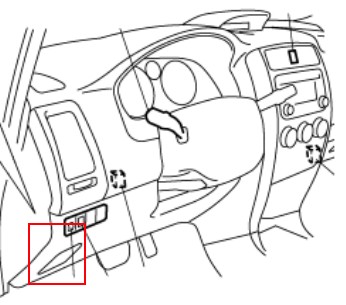

Расположен под приборной панелью со стороны водителя, за съёмной крышкой. Здесь собраны предохранители салонной электроники Suzuki Liana Aerio.

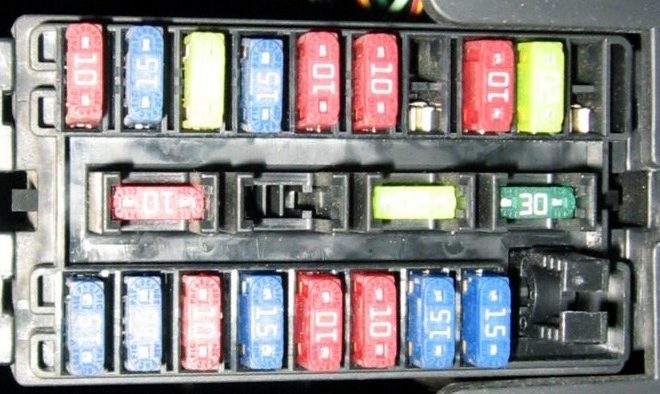

Фото — пример расположения блока предохранителей в салоне
Схема блока предохранителей в салоне Suzuki Liana
Обозначение предохранителей
| 12 | 10А Реле компрессора, Реле вентилятора кондиционера, Переключатель обогрева зеркал , Реле мотора вентилятора, Реле мотора вентилятора (Hi) |
| 13 | 15А Подогрев сиденья |
| 14 | 20А Переключатель обогрева заднего стекла (универсал) либо Реле обогрева заднего стекла |
| 15 | 15А ECM, Коннектор передачи данных, Комбинация приборов, Точечные светильники, Салонный свет, Освещение багажника, Магнитола, TCM |
| 16 | 10А Задний противотуманный фонарь, Переключатель заднего противотуманного фонаря, Контроллер заднего противотуманного фонаря |
| 17 | 10А Аварийная сигнализация |
| 18 | 15А Резерв |
| 19 | 10А Реле H/T ( Headlight/ Tail) либо Габариты (Tail), подсветка приборов и номерных знаков |
| 20 | 20А Центральный замок |
| 21 | Резерв |
| 22 | 15А Электронный блок управления SRS |
| 23 | 15А Генератор, Катушки зажигания |
| 24 | 10А Контроллер дверных замков, Переключатель аварийного света, Резервный переключатель света, Датчик переключения передач, Режим рукоятки, Переключатель управления режимами |
| 25 | 15А Стеклоочистители, Мотор лобового дворника, Привод положения передних фар (L), Привод положения передних фар (R), Переключатель положения фар, Комбинация переключателей, Реле заднего дворник, Мотор заднего дворника |
| 26 | 10А Электронный блок управления ABS |
| 27 | 10А Комбинация приборов |
| 28 | 15А Предохранитель прикуривателя, Питание переключателя зеркала, Магнитола, Антенный усилитель |
| 29 | 15А Разъем питания дополнительного оборудования |
Предохранитель прикуривателя в Suzuki Liana Aerio — это номер 28 на 15А.
Помимо основного блока, под панелью могут быть размещены дополнительные реле: зелёное реле обогрева заднего стекла, реле вентилятора отопителя, а также предохранитель на 30А для электрических стеклоподъёмников и блока управления гидроусилителем руля.
Если у вас возникли вопросы по предохранителям Suzuki Liana Aerio, оставляйте их в комментариях.
