Внедорожник Opel Frontera производился в двух поколениях — A и B — начиная с 1991 года. Эта модель также выпускалась под брендами Isuzu Wizard и Isuzu Rodeo (в праворульных вариантах). Первое поколение Opel Frontera A появилось на рынке в 1992–1998 годах и подверглось рестайлингу. Второе поколение, Opel Frontera B, собиралось с 1999 по 2004 год. В этой статье мы подробно разберем блоки предохранителей и реле для Opel Frontera A и B, включая схемы расположения предохранителей, места установки и специальные указания на предохранитель прикуривателя. Полезная информация для владельцев Opel Frontera, ищущих схемы блоков предохранителей и реле.
Функции элементов в блоках предохранителей Opel Frontera могут варьироваться в зависимости от года выпуска и региона. Рекомендуем проверять описание на внутренней стороне крышки блока для точности.
Для обеих версий Opel Frontera A и B типично одинаковое размещение блоков: салонный блок находится под приборной панелью слева от водителя, а двигательный блок — в моторном отсеке справа, у аккумуляторной батареи. Это упрощает поиск предохранителей и реле в Opel Frontera.
Opel Frontera A
Блоки в моторном отсеке
Основной блок предохранителей

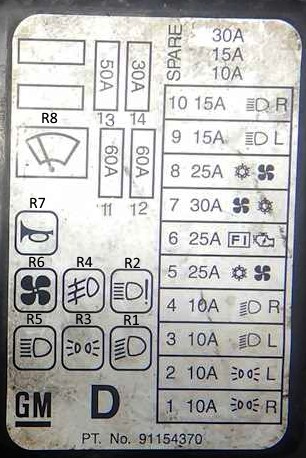

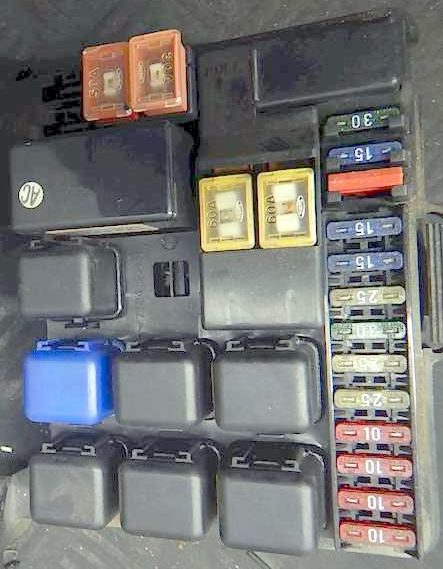

Схема блока предохранителей под капотом Opel Frontera A
Расшифровка элементов
| R1 | Реле габаритов |
| R2 | Реле кондиционера |
| R3 | Реле габаритов |
| R4 | Реле противотуманных фар |
| R5 | Реле фар |
| R6 | Реле электродвигателя вентилятора отопителя |
| R7 | Реле звукового сигнала |
| R8 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла |
| 1 | 10A Передние и задние габариты-правые |
| 2 | 10A Передние и задние габариты — левые |
| 3 | 15A Генератор (ранние модели) — 2,8TD |
| 4 | 30A Вентилятор кондиционера — правый |
| 5 | 25A Омыватели фар, звуковой сигнал, система диагностики двигателя (ранние модели) |
| 6 | 25A Топливный насос, система управления двигателем — 2,0/ 2,2 |
| 7 | 25A Электродвигатель вентилятора отопителя, электромагнитная муфта компрессора кондиционера |
| 8 | 10A Передние противотуманные фары |
| 9 | 15A Фара-правая, фары дополнительного освещения |
| 10 | 10A Фара-левая, электродвигатель корректора фар, индикатор включения дальнего света фар |
| 11 | 60A Плавкая вставка — главная |
| 12 | 60A Плавкая вставка — Фары, система подачи воздуха на выпуск- 2,2 |
| 13 | 30A Плавкая вставка — Передние и задние габариты, предохранитель F5 |
| 14 | 30A Плавкая вставка — Электродвигатель вентилятора системы охлаждения |
Дополнительные реле

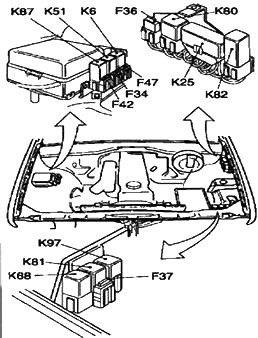

Схема расположения дополнительных реле под капотом Opel Frontera A
Обозначения реле в дополнительном блоке
- К6 — Кондиционер
- К25 — Реле вентилятора
- К51 — Вентилятор кондиционера
- К68 — Топливный насос
- К80 — Обогрев топливного фильтра
- К81 — Вспомогательный насос ОЖ
- К82 — Реле стартера
- К87 — Вентилятор кондиционера
- К97 — Таймер омывателя фар
Салонные блоки
Блок предохранителей в салоне

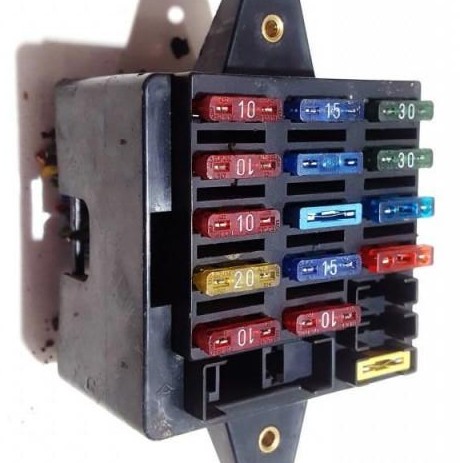

Фото — вариант исполнения блока предохранителей Opel Frontera A

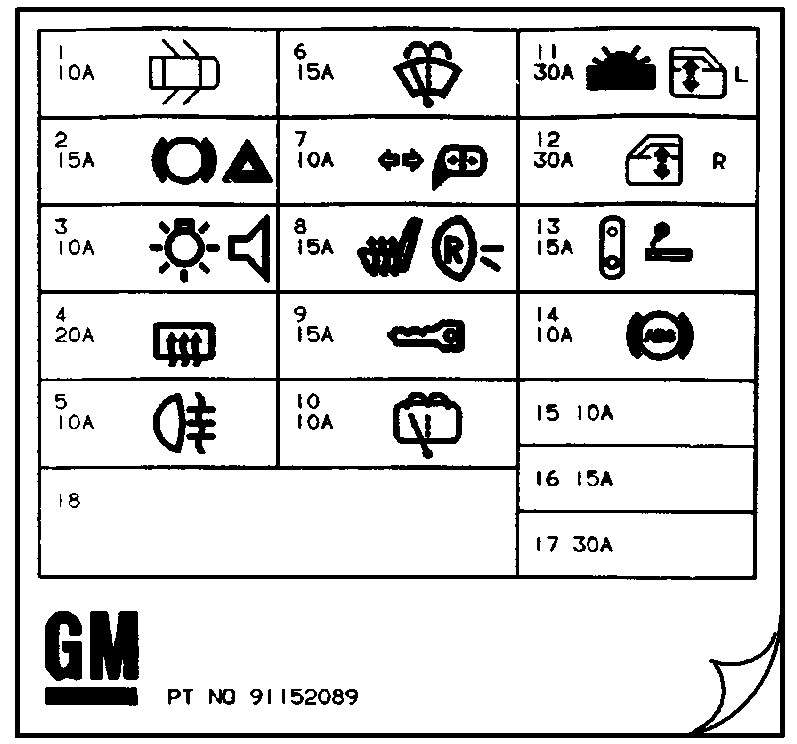

Схема салонного блока предохранителей Opel Frontera A
Назначение предохранителей
| 1 | 10A Центральный замок |
| 2 | 15А Стоп-сигналы аварийная сигнализация |
| 3 | 10A Лампы освещения салона, аудиосистема |
| 4 | 20А Обогреватель заднего стекла |
| 5 | 10А Задние противотуманные фонари, подогреватели форсунок омывателя лобового стекла (поздние модели) |
| 6 | 15A Очиститель/ омыватель лобового стекла |
| 7 | 10А Индикаторы комбинации приборов, указатели поворота, обогреватель зеркал заднего вида на дверях, зуммер предупреждения об оставленных включенными лампах |
| 8 | 15A Подогреватели передних сидений, люк (ранние модели) |
| 9 | 15A Система зажигания, электродвигатель вентилятора системы охлаждения — 2,0/2,2 |
| 10 | 10A Очиститель/ омыватель заднего стекла |
| 11 | 30A Электродвигатель привода стеклоподъемника левой двери, люк (поздние модели) |
| 12 | 30A Электродвигатель привода стеклоподъемника правой двери |
| 13 | 15A Выключатели электропривода стеклоподъемников, прикуриватель |
| 14 | 10A ABS |
Предохранитель прикуривателя в Opel Frontera A — номер 13, номинал 15A.
Блок реле в салоне
Расположен на правой стойке у ног переднего пассажира, под панелью обшивки.
В этом блоке реле могут включать:
- Реле-прерыватель указателей поворота
- Блок управления центральным замком
- Реле обогревателя заднего стекла
- Реле электронного блока управления двигателем (2,0/2,2)
- Зуммер предупреждения об оставленных включенными фары
- Реле задних противотуманных фонарей
- Реле обогревателя зеркал заднего вида
Opel Frontera B
Блок в моторном отсеке
Проверяйте функции предохранителей по схеме на крышке блока для Opel Frontera B.

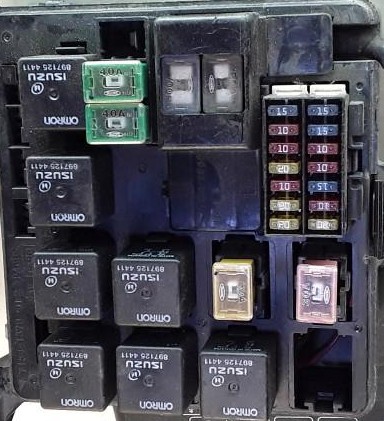

Общая схема блока предохранителей под капотом
Расшифровка
| R1 | Реле электродвигателя вентилятора отопителя |
| R2 | Реле дальнего света фар |
| R3 | Диод ABS |
| R4 | Реле противотуманных фар |
| R5 | Реле фар |
| R6 | Реле кондиционера |
| R7 | Реле топливного насоса |
| R8 | Реле стартера |
| R9 | Реле системы управления двигателем |
| R10 | Реле электромагнитной муфты компрессора кондиционера |
| 1 | 15A Аварийная сигнализация |
| 2 | 10A Звуковой сигнал |
| 3 | 10A Кондиционер |
| 4 | 20A Управление двигателем |
| 5 | 10A Управление двигателем |
| 6 | 10A Управление двигателем |
| 7 | 20A Разъем электро оборудования прицепа |
| 8 | 15A Левая фара — дальний свет |
| 9 | 15A Правая фара-дальний свет |
| 10 | 10A Левая фара — ближний свет |
| 11 | 10A Правая фара — ближний свет |
| 12 | 15A Противотуманные фары |
| 13 | 10A Задние противотуманные фонари |
| 14 | 20A Омыватели фар |
| 15 | 100A Генератор, блок предохранителей/ реле, моторный отсек 1, блок предохранителей/ реле, моторный отсек 2, блок предохранителей/ реле, приборная панель, замок зажигания, выключатель освещения, стартер |
| 16 | 60A Блок предохранителей/ реле, моторный отсек 1, замок зажигания |
| 17 | 60A Антиблокировочная система тормозов (ABS) |
| 18 | 40A Отопитель/ кондиционер |
| 19 | 60A Реле электродвигателя вентилятора системы охлаждения |
Возле основного блока предохранителей могут быть установлены дополнительные реле для вентилятора охлаждения (на высоких и низких оборотах).
Салонный блок предохранителей

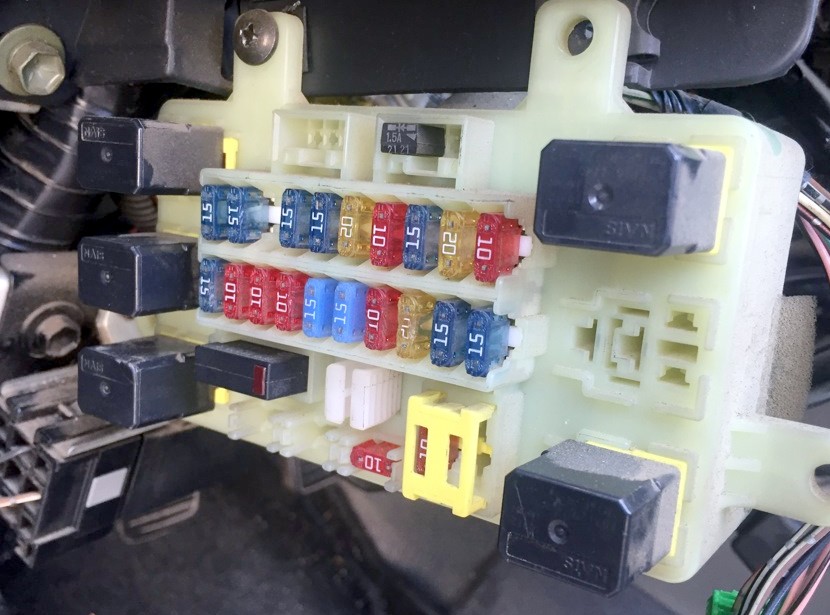

Схема салонного блока Opel Frontera B
Обозначение элементов
| R1 | Реле габаритов |
| R2 | Диод — лампы освещения салона |
| R3 | Реле электродвигателя привода стеклоподъёмника |
| R4 | Реле 2 обогревателя заднего стекла |
| R5 | Реле 1 обогревателя заднего стекла |
| R6 | Реле — прерыватель аварийной сигнализации — правый |
| R7 | Реле — прерыватель аварийной сигнализации — левый |
| 1 | 15А Прикуриватель, аудио |
| 2 | 10A Противоугонная система |
| 3 | 10А Задний левый габарит |
| 4 | 10А Задний правый габарит |
| 5 | 15А Аудиосистема |
| 6 | 15А Стоп-сигналы |
| 7 | 10А Лампы освещения салона |
| 8 | 20А Центральный замок |
| 9 | 15А Обогреватель заднего стекла |
| 10 | 15А Обогреватель заднего стекла |
| 11 | 15А Указатели поворота, комбинация приборов, индикаторы комбинации приборов |
| 12 | 15А Управление двигателем |
| 13 | 15А Управление двигателем |
| 14 | 15А Фонари заднего хода |
| 15 | 15А Управление двигателем |
| 16 | 20А Очиститель/ омыватель лобового стекла |
| 17 | 10А Очиститель/ омыватель заднего стекла |
| 18 | 15А Подогреватель сидений |
| 19 | 20А Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
| 20 | 10А Стартер |
| 21 | 30А Электропривод стеклоподъемников |
| 22 | 10А Подушка безопасности |
Предохранитель прикуривателя в Opel Frontera B — номер 1, номинал 15A.
Есть вопросы по блокам предохранителей и реле Opel Frontera? Оставляйте их в комментариях.
