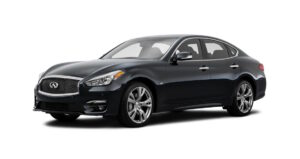

Infiniti Q70 выпускался в 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годах и имел код модели Y51. За это время модель получила обновление. В данной публикации описываются предохранители и реле Infiniti Q70, включая схемы блоков предохранителей, места их расположения и наглядные фото-примеры. Мы также выделим предохранитель, отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от описанного и зависит от года выпуска и уровня электрооборудования вашего автомобиля.
Салон
В салоне автомобиля блок предохранителей и реле расположен под приборной панелью, на стойке, со стороны водителя, и закрыт защитной крышкой.
Схема
Назначение
| 1 | 15A Реле обогрева рулевого колеса |
| 2 | 10A Блок датчика диагностики подушек безопасности, Блок управления системой классификации пассажиров |
| 3 | 10A Мотор регулировки наклона фар LH/RH, Реле обратного хода стеклоочистителей, Реле блокировки переключения передач, Блок управления адаптивной системой переднего освещения (AFS), Тормозной выключатель автоматического устройства контроля скорости (ASCD), Выключатель стоп-сигналов, Тормозной выключатель интеллектуального круиз-контроля (ICC), Блок управления задней солнцезащитной шторкой, Блок управления системой предупреждения о низком давлении в шинах, Реле сиденья с климат-контролем, Реле передних сидений с подогревом, Выключатель передних сидений с подогревом (со стороны водителя/пассажира), Компрессор (2013-2019), Блок управления сонаром, Блок управления системой кругового обзора (2015-2019), Шлюз CAN, Адаптерный блок телефона, Блок управления телематикой (TCU (2015-2019)), Усилитель автоматического кондиционера, Модуль управления AV, Автоматическое антибликовое внутреннее зеркало, Диагностический разъем, Привод поворота фар LH/RH, Датчик обнаружения выхлопных газов / запаха снаружи (2013-2014), Передний блок управления активным рулевым управлением 4-х колес (4WAS) (2013), Ионизатор (2013-2014), Датчик обнаружения запаха внутри салона (2013-2014) |
| 4 | 10A Комбинированный прибор, Реле фонарей заднего хода, Переключатель управления приборами |
| 5 | 15A Механизм закрывания багажника |
| 6 | 10A Механизм закрывания багажника, Тюнер спутникового радио (2015-2019), Часы, Автоматическое антибликовое внутреннее зеркало, Датчик дождя, Комбинированный прибор, Тройной переключатель, Диагностический разъем, Усилитель автоматического кондиционера (2014-2019), Адаптерный блок телефона (2014-2019), Кнопочный выключатель зажигания (2014-2019), Блок дисплея (2014-2019), Блок управления телематикой (TCU (2015-2019)), Блок управления ремнем безопасности до столкновения (со стороны водителя/пассажира (2013-2014)) |
| 7 | 10A Выключатель стоп-сигналов, Модуль управления кузовными системами (BCM), Реле удержания тормоза интеллектуального круиз-контроля (ICC) |
| 8 | 15A Усилитель BOSE |
| 9 | 10A Блок управления полным приводом (AWD), Шлюз CAN, Кнопочный выключатель зажигания (2013), Комбинированный прибор (2013) |
| 10 | 15A Усилитель BOSE |
| 11 | 10A Модуль управления кузовными системами (BCM), Переключатель памяти сиденья, Зуммер предупреждения интеллектуального ключа, Реле дневных ходовых огней (2015-2019) |
| 12 | 10A 2015-2019: Усилитель антенны NATS |
| 13 | 10A Обогреватель зеркал |
| 14 | 20A Обогреватель заднего стекла |
| 15 | 20A Обогреватель заднего стекла |
| 16 | 15A 2015-2019: Блок управления задними сиденьями с подогревом, Выключатель задних сидений с подогревом (LH/RH) |
| 17 | Не используется |
| 18 | 20A Розетка прикуривателя, Передняя розетка питания (2015-2019), Розетка питания консоли (2013-2014) |
| 19 | 10A Усилитель автоматического кондиционера, Тюнер спутникового радио, Адаптерный блок телефона, Главный выключатель стеклоподъемников, Многофункциональный переключатель, Блок активного шумоподавления, Усилитель BOSE, Блок управления AV, Передний микрофон (активное шумоподавление), Задний микрофон (активное шумоподавление), Блок управления системой кругового обзора (2015-2019), Переключатель телематики |
| 20 | 20A Розетка питания консоли, Задняя розетка питания |
| 21 | 15A Мотор вентилятора |
| 22 | 15A Мотор вентилятора |
| R1 | Реле зажигания |
| R2 | Реле обогрева заднего стекла |
| R3 | Реле аксессуаров |
| R4 | Реле переднего вентилятора |
Предохранители 18 и 20, номиналом 20A, отвечают за прикуриватель.
Моторный отсек
В моторном отсеке, в задней части со стороны пассажира, рядом с аккумулятором, может быть расположено 3 блока предохранителей.
Блок предохранителей 1
Расположение
Фото-пример
Проверяйте назначение элементов по вашей схеме на обратной стороне крышки блока.
Схема
Назначение
| 31 | 15A Реле звукового сигнала, Генератор |
| 32 | 15A 5.6L VK56VD: Реле форсунки №2 |
| 15A Гибрид: Реле дневных ходовых огней | |
| 33 | 10A Блок управления полным приводом (AWD) |
| 34 | 15A Блок управления AV, Усилитель BOSE, Блок активного шумоподавления, Блок управления системой кругового обзора (2015-2018), Тюнер спутникового радио (2011-2014), Блок дисплея (2011-2013), Адаптерный блок телефона (2011-2013), Блок управления телематикой (TCU (2014)) |
| 35 | – |
| 36 | 10A Модуль управления трансмиссией (TCM) |
| 37 | 20A 2011-2013: Реле заднего мотора активного рулевого управления 4-х колес (4WAS) |
| 10A Гибрид: Привод педали акселератора | |
| 38 | 10A 2013-2018: Реле звукового сигнала охранной сигнализации автомобиля |
| 10A 2011-2012: Реле дневных ходовых огней | |
| G | 50A кроме Гибрида: Реле мотора привода регулирования фаз газораспределения и подъема клапанов (VVEL) |
| 50A Гибрид: Реле вентилятора охлаждения №1 | |
| H | 30A Реле зажигания (Предохранители: “1”, “2”, “3”, “4”, “16”) |
| I | 30A 5.6L VK56VD: Реле форсунки №1 |
| J | 30A Блок управления ремнем безопасности до столкновения (со стороны водителя) |
| K | 30A Блок управления ремнем безопасности до столкновения (со стороны пассажира) |
| L | 40A Модуль управления кузовными системами (BCM), Автоматический выключатель (Блок управления автоматическим позиционированием привода, Электропривод сиденья), Предохранитель: “12” |
| M | 30A ABS |
| N | 50A ABS |
| O | 50A кроме Гибрида: Реле вентилятора охлаждения №1 |
| P | 50A кроме Гибрида: Предохранители: “61”, “62”, “63” |
| Реле | |
| R1 | Звуковой сигнал |
Блок предохранителей 2
Схема
Назначение
| 41 | 15A Реле топливного насоса |
| 42 | 10A кроме Гибрида: Реле вентилятора охлаждения №1, Реле форсунки №1 (5.6L VK56VD), Реле форсунки №2 (5.6L VK56VD (2011-2014)) |
| 10A Гибрид: Реле вентилятора охлаждения №1, Реле дополнительного электрического масляного насоса, Инвертор дополнительного электрического масляного насоса | |
| 43 | 10A кроме Гибрида: Модуль управления трансмиссией (TCM) |
| 10A Гибрид: Модуль управления гибридной силовой установкой (HPCM), Литий-ионная батарея, Инвертор тягового двигателя, Модуль управления трансмиссией (TCM) | |
| 44 | 10A Модуль управления двигателем (ECM), Топливные форсунки (модели с двигателем VQ и Гибрид) |
| 45 | 15A Датчики соотношения воздух/топливо, Датчики кислорода с подогревом |
| 46 | 10A кроме Гибрида: Привод педали акселератора / Датчик положения педали акселератора, Датчик интеллектуального круиз-контроля (ICC), Реле удержания тормоза ICC, ABS, Датчик угла поворота рулевого колеса, Модуль управления зуммером помощи водителю, Блок управления полным приводом (AWD), Блок управления расширенными системами помощи водителю (ADAS), Боковой радар LH/RH, Блок камеры полосы движения, Блок управления усилителем рулевого управления, Датчик скорости рыскания / бокового / замедления G, Главный блок управления активным рулевым управлением 4-х колес (4WAS) (2011-2013), Блок управления усилителем рулевого управления (2011-2014) |
| 10A Гибрид: Привод педали акселератора, Датчик интеллектуального круиз-контроля (ICC), Блок электрически управляемого интеллектуального тормоза (EDIB) | |
| 47 | 10A Мотор переднего стеклоочистителя, Насос омывателя |
| 48 | 10A 2011-2012: Реле блокировки рулевого колеса |
| 49 | 10A кроме Гибрида: Реле кондиционера |
| 50 | 15A Реле мотора управления дроссельной заслонкой |
| 51 | 15A Реле модуля управления двигателем (ECM) (Модуль управления двигателем, Клапан управления вентиляцией канистры EVAP, Конденсатор, Катушки зажигания, Электромагнитный клапан управления объемом продувки канистры EVAP, Датчик массового расхода воздуха, Электромагнитный клапан управления фазами газораспределения впускных клапанов, Электромагнитный клапан управления фазами газораспределения выпускных клапанов (5.6L VK56VD), Реле форсунки №2 (5.6L VK56VD (2015-2018)), Модуль управления регулированием фаз газораспределения и подъема клапанов (VVEL)), Усилитель антенны NATS |
| 52 | 10A 2015-2018: Передние комбинированные фонари, Задние комбинированные фонари, Фонари номерного знака, Задний комбинированный фонарь RH (сторона кузова) |
| 53 | 10A Габаритный фонарь, Задний комбинированный фонарь LH (сторона кузова), Подсветка пепельницы, Комбинированный выключатель, Лампа перчаточного ящика, Выключатель открывания крышки багажника, Выключатель управления приборами, Многофункциональный переключатель, Тройной переключатель, Двойной переключатель, Переключатель телематики, Переключатель памяти сиденья, Часы, Розетка прикуривателя, Выключатель передних сидений с подогревом (со стороны водителя/пассажира), Выключатель сиденья с климат-контролем (со стороны водителя/пассажира), Подсветка селектора АКПП, Переключатель выбора режима движения, Выключатель IBA Off |
| 54 | 10A Левая фара (дальний свет) |
| 55 | 10A Правая фара (дальний свет) |
| 56 | 15A Левая фара (ближний свет) |
| 57 | 15A Правая фара (ближний свет) |
| 58 | 10A 2013-2018: Реле дневных ходовых огней |
| 59 | 15A Реле передних противотуманных фар |
| 60 | 30A Главное реле переднего стеклоочистителя (Реле Hi/Lo переднего стеклоочистителя), Реле обратного хода стеклоочистителей |
| Реле | |
| R1 | – |
| R2 | кроме Гибрида: Управление стартером |
Блок предохранителей 3
Этот блок предохранителей высокой мощности прикреплен к положительной клемме аккумулятора.
Расшифровка
| A | 250A кроме Гибрида: Генератор, Стартер, Предохранители: “C”, “D”, “E” |
| 250A Гибрид: Контроллер литий-ионной батареи | |
| B | 100A кроме Гибрида: Предохранители: “O”, “P”, “R” |
| 250A Гибрид: Предохранители: “O”, “P”, “Q”, “R”, “S”, “Y”, “X”, “64”, “65”, “66”, “68” | |
| C | 100A кроме Гибрида: Предохранители: “31”, “32”, “33”, “34”, “36”, “37”, “38”, “G”, “H”, “I”, “J”, “K”, “L”, “M”, “N” |
| D | 80A кроме Гибрида: Реле зажигания (Предохранители: “41”, “42”, “43”, “44”, “45”, “46”, “47”), Предохранители: “49”, “50”, “51” |
| 50A Гибрид: Блок электрически управляемого интеллектуального тормоза (EDIB) | |
| E | 100A кроме Гибрида: Реле аксессуаров (Предохранители: “18”, “19”, “20”), Реле обогрева заднего стекла (Предохранители: “13”, “14”, “15”), Реле вентилятора (Предохранители: “21”, “22”), Предохранители: “5”, “6”, “7”, “8”, “9”, “10”, “11” |
| F | 60A кроме Гибрида: Реле дальнего света фар (Предохранители: “54”, “55”), Реле ближнего света фар (Предохранители: “56”, “57”), Реле задних фонарей (Предохранители: “52”, “53”), Предохранители: “58”, “59”, “60” |
| 50A Гибрид: Реле дополнительного электрического масляного насоса |
Блок предохранителей 4
Еще один блок с предохранителями и реле установлен отдельно.
Схема
Назначение
| 61 | 10A Реле передних сидений с подогревом, Реле сиденья с климат-контролем |
| 62 | 15A Реле сиденья с климат-контролем |
| 63 | 15A Привод педали акселератора / Датчик положения педали акселератора |
| Q | 40A 2011-2013: Передний блок управления активным рулевым управлением 4-х колес (4WAS) |
| Реле | |
| R1 | 5.6L VK56VD: Форсунка (№1) |
| R2 | Блокировка переключения передач |
| R3 | Удержание тормоза интеллектуального круиз-контроля (ICC) |
| R4 | Обратный ход переднего стеклоочистителя |
| R5 | Вентилятор охлаждения (№1) |
| R6 | Мотор привода регулирования фаз газораспределения и подъема клапанов (VVEL) |
| R7 | Звуковой сигнал охранной сигнализации автомобиля |
| R8 | Дневные ходовые огни |
Блок предохранителей 5
(только для Гибрида)
Схема
Описание
| 61 | 15A Реле сиденья с подогревом, Реле сиденья с климат-контролем |
| 62 | 15A Реле сиденья с климат-контролем |
| 63 | 15A Блок управления закрыванием багажника |
| 64 | 10A Контроллер литий-ионной батареи |
| 65 | 10A Блок электрически управляемого интеллектуального тормоза (EDIB) |
| 66 | 15A Блок резервного питания тормозной системы |
| 67 | – |
| 68 | 20A Реле вентилятора охлаждения батареи |
| 69 | – |
| 70 | 10A Модуль управления гибридной силовой установкой (HPCM) |
| 71 | 10A Инвертор тягового двигателя |
| 72 | 10A Электрический водяной насос |
| 73 | 10A Преобразователь DC/DC, Контроллер литий-ионной батареи |
| 74 | 10A Модуль управления гибридной силовой установкой (HPCM) |
| T | – |
| U | – |
| V | – |
| W | – |
| X | 50A Предохранители: “61”, “62”, “63” |
| Y | 50A Реле автоматического отключения (Предохранители: “70”, “71”, “72”, “73”), Предохранитель: “74” |
| Z | – |
| Реле | |
| R1 | Автоматическое отключение |
У нас также есть видео по этой теме на нашем канале. Смотрите и подписывайтесь.
Если у вас есть что добавить, пишите в комментариях.
