Infiniti G третьего поколения с кодом V35 включает в себя модели Infiniti G25, Infiniti G35, Infiniti G37 и Infiniti Q40. Выпускался в 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годах. В этой публикации описаны предохранители и реле для Infinity G25, G35, G37, Q40, включая схемы блоков предохранителей, их расположение и примеры фотографий. Мы выделим предохранитель, отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от описанного и зависит от года выпуска и уровня электрооборудования вашего автомобиля.
Салон
Внутри салона блок предохранителей и реле расположен под приборной панелью, на стойке, со стороны водителя, и закрыт защитной крышкой.

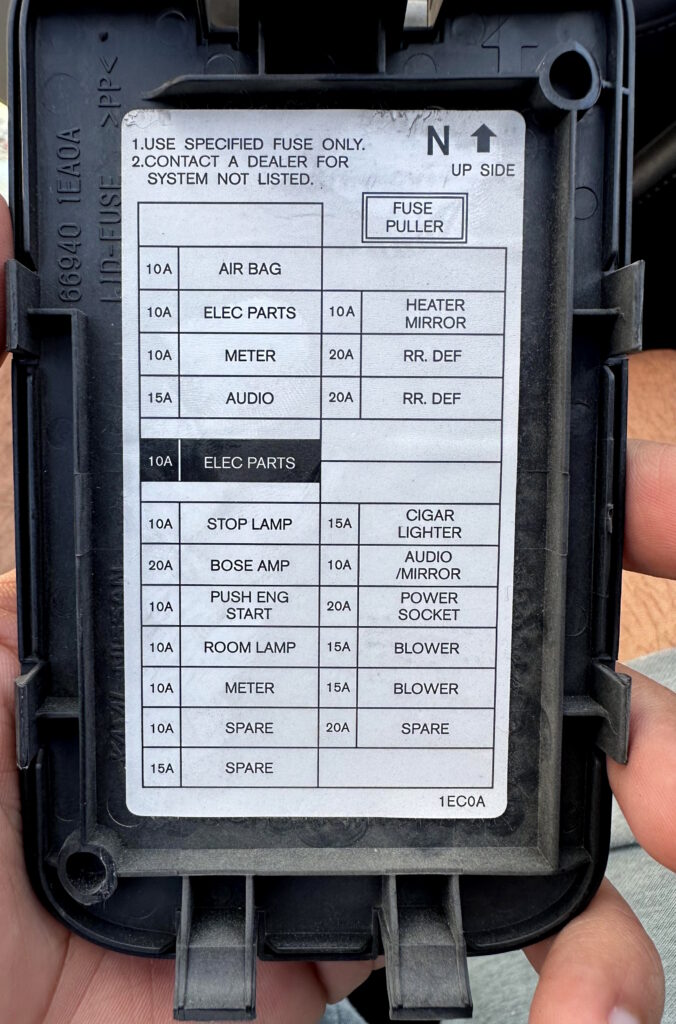

Проверьте назначение элементов по вашей схеме на обратной стороне крышки блока.
Схема
Назначение
| 1 | 10A Блок управления преднатяжителем ремня безопасности |
| 2 | 10A Блок датчика диагностики подушки безопасности, Блок управления системой классификации пассажиров |
| 3 | 10A Двигатель регулировки фар RH/LH, Блок управления камерой, Реле блокировки переключения передач, Выключатель тормоза автоматической системы контроля скорости (ASCD), Выключатель тормоза интеллектуального круиз-контроля (ICC), Блок управления адаптивной системой переднего освещения (AFS), Выключатель AFS, Диагностический разъем (Data Link Connector), Усилитель объединенного измерителя и кондиционера, Реле обогрева сидений, Блок управления AV, Блок телефонного адаптера, Компрессор, Внутреннее зеркало с автозатемнением, Передний блок управления подруливанием всех колес (4WAS), Блок управления сонаром, Ионизатор, Датчик обнаружения выхлопных газов/наружного запаха, Реле климат-контроля сидений |
| 4 | 10A Комбинированный измеритель, Реле заднего хода (АКПП), Выключатель заднего хода (МКПП) |
| 5 | 15A Усилитель BOSE |
| 6 | 10A Слот для ключа, Зуммер предупреждения интеллектуального ключа, Разъем для передачи данных, Усилитель объединенного измерителя и кондиционера, Часы, Внутреннее зеркало с автозатемнением, Датчик света и дождя, Зуммер предупреждения крыши |
| 7 | 10A Выключатель стоп-сигнала, Модуль управления кузовом (BCM), Реле удержания тормоза интеллектуального круиз-контроля |
| 8 | 15A Усилитель BOSE |
| 9 | 10A Слот для ключа, Кнопочный выключатель зажигания, Выключатель блокировки сцепления (МКПП) |
| 10 | 10A Модуль управления кузовом (BCM), Выключатель памяти сидений, Блок управления автоматическим позиционированием водителя, Управление сиденьем водителя, |
| 11 | 10A Комбинированный измеритель, Усилитель объединенного измерителя и кондиционера, Блок управления полным приводом (AWD) |
| 12 | Не используется |
| 13 | 10A Обогрев зеркала |
| 14 | 20A Обогреватель заднего стекла; |
| Кабриолет: Блок управления складной жесткой крышей | |
| 15 | 20A Обогреватель заднего стекла; |
| Кабриолет: Блок управления складной жесткой крышей | |
| 16 | Не используется |
| 17 | Не используется |
| 18 | 15A 2006-2011: Прикуриватель |
| 19 | 10A Комбинированный измеритель, Усилитель объединенного измерителя и кондиционера, Дисплей, Многофункциональный переключатель, Блок управления AV, Модуль управления кузовом (BCM), Блок телефонного адаптера, Блок управления камерой, Переключатель дистанционного управления зеркалами, Тюнер спутникового радио, CD-чейнджер, Блок управления сонаром, Выключатель отмены сонара |
| 20 | 15A 2006-2009 (15A): Розетка питания консоли; |
| 20A 2010-2013 (20A): Прикуриватель, Розетка питания консоли | |
| 21 | 15A Мотор нагнетателя |
| 22 | 15A Мотор нагнетателя |
| Реле | |
| R1 | Зажигание |
| R2 | Обогреватель заднего стекла |
| R3 | Аксессуары |
| R4 | Передний нагнетатель |
Предохранители 18 и 20, номиналом 20А, управляют прикуривателем.
Моторный отсек
В моторном отсеке, в задней части со стороны пассажира, рядом с аккумулятором, может быть расположено 3 блока предохранителей.
Блок предохранителей 1
Расположение

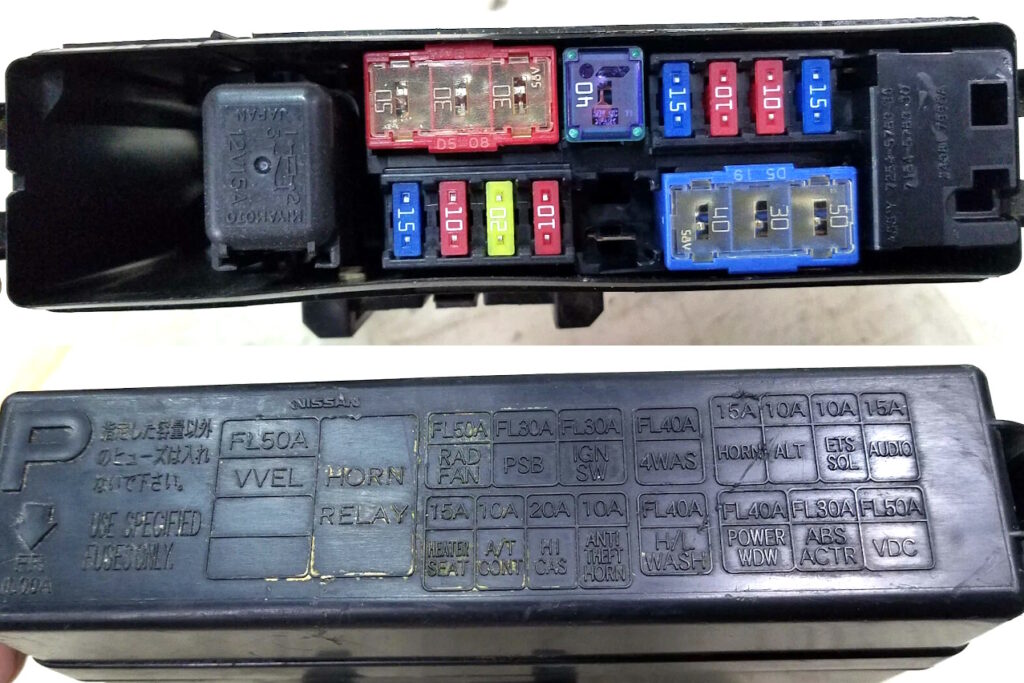

Пример фотографии
Проверьте назначение элементов по вашей схеме на обратной стороне крышки блока.

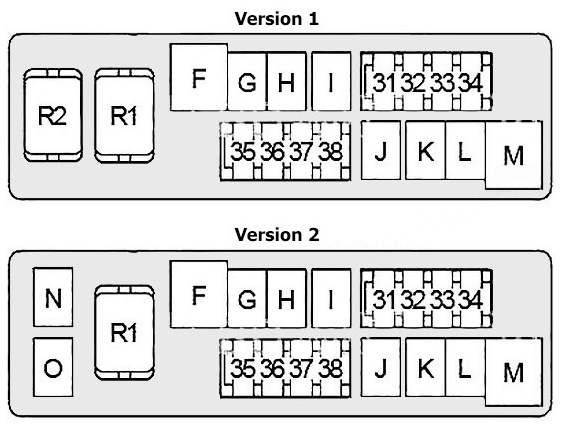

Схема
Обозначение
| 31 | 15A Реле звукового сигнала №1 |
| 32 | 10A Генератор |
| 33 | 10A Блок управления полным приводом (AWD) |
| 34 | 15A Аудиосистема, Блок управления AV, НЧ-динамик (Woofer), Блок управления камерой, Блок телефонного адаптера, Тюнер спутникового радио, CD-чейнджер |
| 35 | 15A Реле обогрева сидений, Реле климат-контроля сидений (Кабриолет) |
| 36 | 10A Модуль управления трансмиссией (TCM) |
| 37 | 2006-2010 (20A): Реле заднего электродвигателя подруливания всех колес (4WAS); |
| Кабриолет (15A): Реле климат-контроля сидений | |
| 38 | 10A Реле звукового сигнала №2 |
| F | 50A Реле вентилятора охлаждения |
| G | 30A Блок управления преднатяжителем ремня безопасности |
| H | 30A Реле зажигания (Предохранители: “2”, “3”, “4”) |
| I | 2006-2010 (40A): Передний блок управления подруливанием всех колес (4WAS); |
| Кабриолет (50A): Гидравлический блок | |
| J | Не используется |
| K | 40A Модуль управления кузовом (BCM), Автоматический выключатель (Блок управления автоматическим позиционированием водителя, Сиденье с электроприводом) |
| L | 30A ABS |
| M | 50A ABS |
| N | 50A Реле электропривода системы изменения фаз газораспределения с регулируемой высотой подъема клапанов (VVEL) |
| O | 30A Кабриолет: Блок верхней части, Блок управления складной жесткой крышей, Блок управления закрытием багажника |
| Реле | |
| R1 | Звуковой сигнал №1 |
| R2 | Блокировка переключения передач |
Блок предохранителей 2
Схема с крышки
