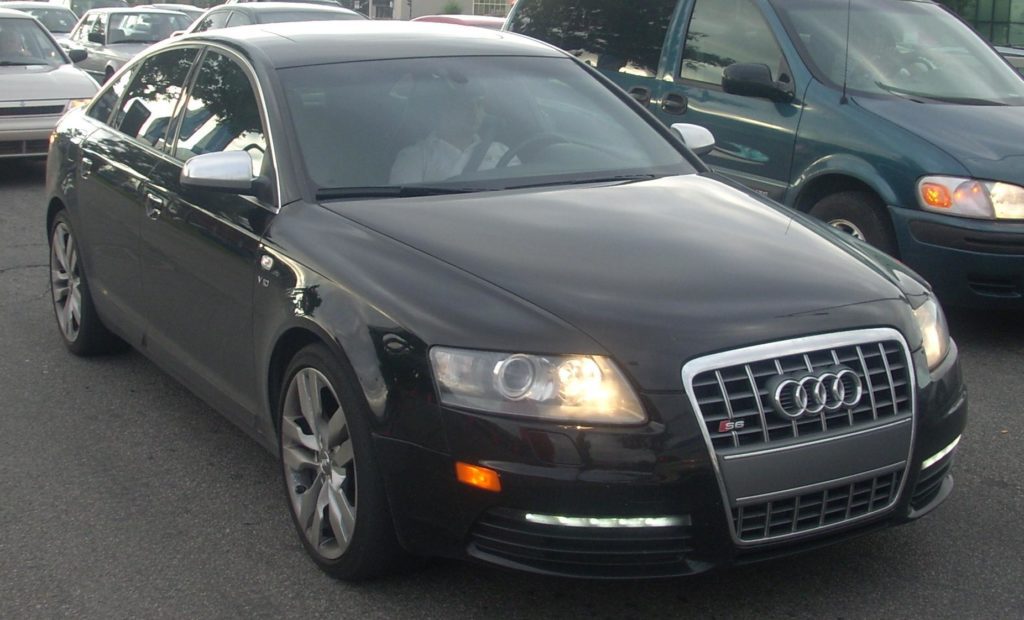

Третье поколение Audi A6 дебютировало в 2004 году. Эта обновленная модель седана A6 представляет собой эволюционное развитие предшественника, сохраняя расположение ключевых компонентов. В этой статье мы подробно разберем схему предохранителей и реле для Audi A6 C6, включая версии S6 и Allroad, произведенных в период с 2005 по 2011 год. Полезная информация для владельцев автомобилей Audi A6 C6, ищущих электрические схемы и расположение защитных элементов.
Данный гид универсален и актуален для всех модификаций на платформе Audi A6 C6, включая S6 и Allroad. Позиции блоков предохранителей могут варьироваться в зависимости от уровня комплектации и года производства. Рекомендуем сверяться с руководством по эксплуатации вашего автомобиля для точности.

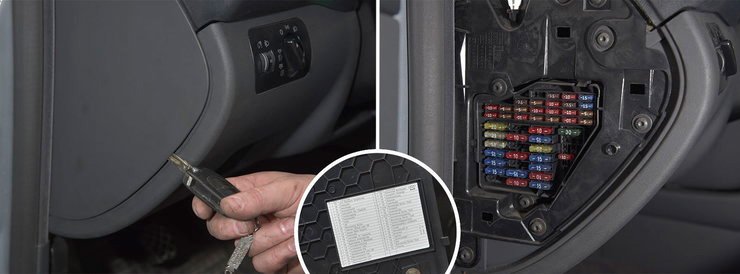

Блок предохранителей слева на приборной панели
Этот блок размещен слева от панели приборов. Чтобы получить доступ, снимите защитную крышку.
Подробное назначение предохранителей указано на внутренней стороне крышки блока. Всегда проверяйте актуальную схему для вашей модели Audi A6 C6.

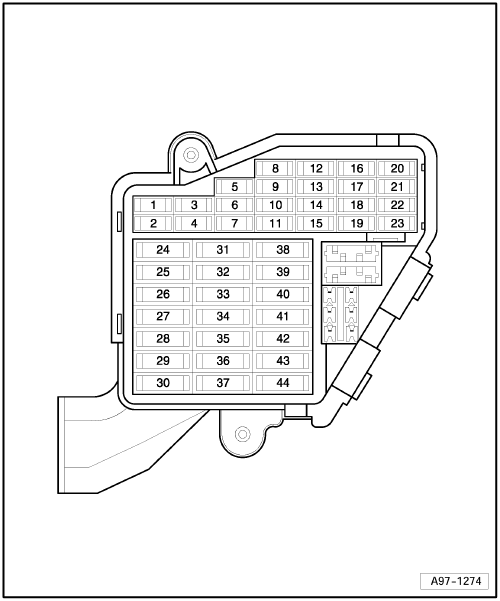

Схема предохранителей Audi A6 C6
Расшифровка предохранителей
| 1 | Резервный |
| 2 | Резервный |
| 3 | 5A управление двигателем |
| 4 | 5A сенсор уровня масла |
| 5 | 5A кондиционер |
| 6 | 5A электронная система динамической стабилизации (ESP), сенсор сцепления |
| 7 | 5A штекер системы диагностики |
| 8 | 5A блок управления HomeLink |
| 9 | 5A автоматически экранируемое внутреннее зеркало заднего вида |
| 10 | 5A поддержание дистанции (adaptive cruise control) |
| 11 | 5A автономный отопитель |
| 12 | 10A штекер системы диагностики |
| 13 | 10A модуль переключателей рулевой колонки |
| 14 | 5A выключатель сигнала торможения |
| 15 | 10A комбинация приборов |
| 16 | 10A телефон, телематика, мобильный телефон |
| 17 | 10A электронная система динамической стабилизации (ESP) |
| 18 | 5A электроника левой фары |
| 19 | 5A сенсор дождя |
| 20 | 5A обогреваемые жиклеры стеклоомывателя |
| 21 | 5A антенный усилитель |
| 22 | отсутствует |
| 23 | 5A электромеханический стояночный тормоз |
| 24 | отсутствует |
| 25 | отсутствует |
| 26 | отсутствует |
| 27 | отсутствует |
| 28 | отсутствует |
| 29 | отсутствует |
| 30 | отсутствует |
| 31 | 15A выключатель фары заднего хода, трансмиссия multitronic, компонент двигателя |
| 32 | 30A интеллигентный модуль мощности водителя (освещение пространства для ног и передние фары, звуковой сигнал, стеклоочиститель, электрическая регулировка рулевой колонки) |
| 33 | 25A интеллигентный модуль мощности водителя (освещение слева) |
| 34 | 25A интеллигентный модуль мощности водителя (освещение справа) |
| 35 | 20A автономный отопитель |
| 36 | 30A устройство чистки фар |
| 37 | 25A электронная система динамической стабилизации (ESP) |
| 38 | 30A стеклоочиститель |
| 39 | 15A блок управления левой дверью |
| 40 | 25A звуковой сигнал / MMI-дисплей |
| 41 | 40A вентилятор отопителя |
| 42 | 30A блок управления электронным замком зажигания/ электрической регулировкой рулевой колонки |
| 43 | отсутствует |
| 44 | 15A блок управления advanced key / подушка безопасности |
Кронштейн реле в интерьере Audi A6 C6
Блок реле установлен под приборной панелью, чуть левее рулевого колеса. Все компоненты крепятся на специальном кронштейне для удобного доступа в салоне Audi A6 C6.

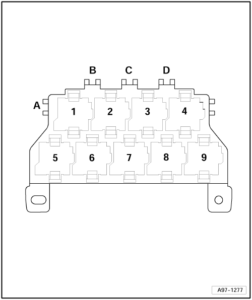

Схема реле Audi A6 C6
Обозначения реле и предохранителей
| A | Предохранитель блока управления ABS 1 -S123- (40A) |
| B | Резервный |
| C | Резервный |
| D | Резервный |
| 1 | Реле питания (клемма 15) -J329- |
| 2 | Реле омывателя фары -J39- |
| 3 | Резервный |
| 4 | Реле стартера -J53- |
| 5 | Реле питания (клемма 75x) -J694- (до 04.2005) |
| 6 | Реле стартера 2 -J695- |
| 7 | Реле сигнала -J4- |
| 7 | Реле электропитания (клемма 75x) -J694- (с 05.2005) |
| 8 | Резервный |
| 9 | Резервный |

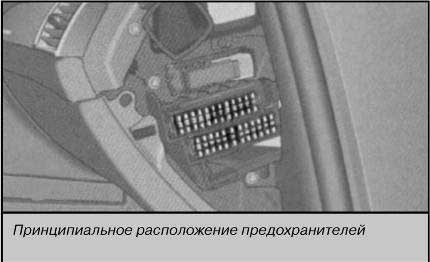

Блок предохранителей справа на приборной панели
Блок расположен справа на приборной панели Audi A6 C6.
Таблица назначения предохранителей для Audi A6 C6
|
блок предохранителей (черный) |
|
| 1 | 5A телепаспорт (в некоторых экспортных странах) |
| 2 | 20A передний прикуриватель |
| 3 | 5A система контроля давления воздуха в шинах |
| 4 | отсутствует |
| 5 | 15A интеллигентный модуль мощности переднего пассажира (отпирание вещевого ящика) |
| 6 | 15A блок управления правой дверью |
| 7 | 20A сдвигаемая панель крыши |
| 8 | 10A органы управления кондиционером |
| 9 | 30A обогрев передних сидений |
| 10 | 5/10A коммуникация |
| 11 | 15A регулирование дорожного просвета |
| 12 | 5A коммуникация |
|
блок предохранителей (коричневый) |
|
| 1 | 20A топливный насос с электроприводом |
| 2 | 5A автомобильный телефон (Bluetooth) |
| 3 | отсутствует |
| 4 | отсутствует |
| 5 | 5A регулирование дорожного просвета |
| 6 | 5A кулиса переключения автоматической коробки передач/ выключатель сцепления |
| 7 | 5A помощь при парковке (acoustic parking system) |
| 8 | 5A блок управления Gateway |
| 9 | 5A автоматический регулятор угла наклона фар (вспомогательный свет фар), электроника правой фары |
| 10 | 5A подушка безопасности |
| 11 | 5A обогрев задних сидений |
| 12 | отсутствует |
Предохранитель для переднего прикуривателя — номер 2 в черном блоке. Если не подходит, проверьте блок в багажнике Audi A6 C6.

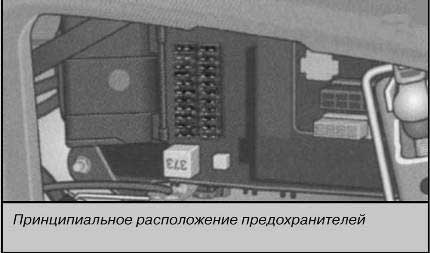

Блок предохранителей и реле в багажнике Audi A6 C6
Расположен слева под обшивкой багажного отделения, рядом с домкратом. Подробности показано в видео для удобства доступа в Audi A6 C6.

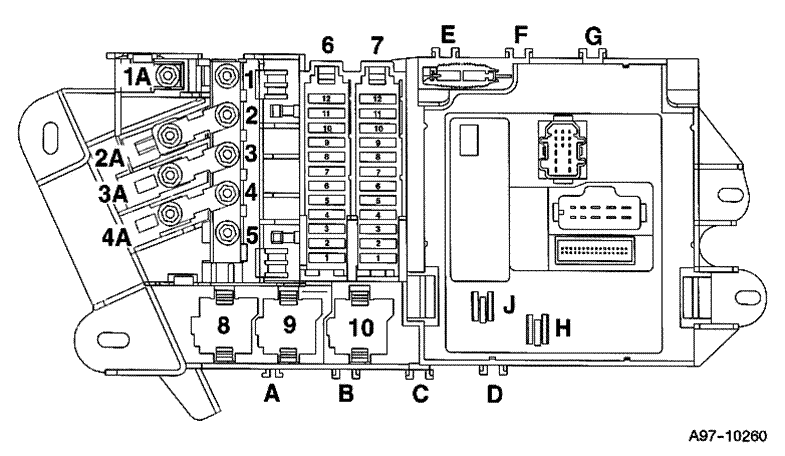

Общая схема блока в багажнике Audi A6 C6
8 — Реле обогревателя заднего стекла, 9 — с 2006: Реле топливного насоса дополнительного отопителя, 10 — Реле топливного насоса.
Расшифровка блока предохранителей в багажнике
| № | Защищаемая цепь |
| Черный блок предохранителей | |
| 1 | 30A Digital/ Signal Processing (DSP)/ BOSE усилитель |
| 2 | 5A MMI, антенный усилитель |
| 3 | 30A Электромеханический стояночный тормоз, левый мотор |
| 4 | 30A Электромеханический стояночный тормоз, правый мотор |
| 5 | 20A Розетка в багажнике |
| 6 | 5A Аккумулятор — система распределения питания |
| 7 | 20A Блок интеллектуального распределения питания (свет справа) |
| 8 | 5A Блок интеллектуального распределения питания сзади |
| 9 | 30A Блок интеллектуального распределения питания сзади (свет слева) |
| 10 | 35A Стеклоподъемники (правая сторона автомобиля) |
| 11 | 5A Модели с левосторонним расположением органов рулевого управления: помощь при парковке. 20A Модели с правосторонним расположением органов рулевого управления: передний прикуриватель |
| 12 | 20A Задний прикуриватель |
| Коричневый блок предохранителей | |
| 1 | 5A Видеокамера парковки задним ходом |
| 2 | 30A Дверь багажника с электроприводом |
| 3 | 30A Дверь багажника с электроприводом |
| 4 | 20A Дверь багажника с электроприводом |
| 5 | 5A Антенный усилитель |
| 6 | 5A ТВ-тюнер |
| 7 | 5A Блок интеллектуального распределения питания (комфорт) |
| 8 | 20A Автономный отопитель |
| 9 | 5A Цифровой тюнер |
| 10 | 15A Блок управления тягово — сцепным устройством |
| 11 | 15A Тягово — сцепное устройство (левый фонарь) |
| 12 | 15A Тягово — сцепное устройство (правый фонарь) |
Полезные советы и видео
Видео-инструкция по доступу к кронштейну реле в салоне Audi A6 C6 поможет быстро разобраться.
На нашем канале доступны дополнительные видео по ремонту электрики Audi A6 C6.
