Третье поколение модели Audi A3 носит обозначение 8V и было впервые показано в 2012 году. Производство осуществлялось в период с 2013 по 2020 год, включая годы 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020, с обновлением в виде рестайлинга. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Audi A3 8V, включая схемы и расшифровку для удобной замены предохранителей.
Важно отметить, что информация в представленных ниже таблицах актуальна только для конкретных модификаций Audi A3 8V и зависит от уровня комплектации. Рекомендуем проверять назначение предохранителей на внутренней стороне крышки блока для вашей версии автомобиля.
Расположение блока предохранителей в моторном отсеке Audi A3 8V
Чтобы получить доступ к блоку, отсоедините фиксатор и ознакомьтесь с описанием на обратной стороне крышки, сравнив его с вашим автомобилем.
Таблица с расшифровкой предохранителей в моторном отсеке
| 1 | Модуль управления ESC |
| 2 | Модуль управления ESC |
| 3 | Модуль управления двигателем (бензин / дизельное топливо) |
| 4 | Охлаждение двигателя, компоненты двигателя, реле катушки автономного отопителя (1 + 2), реле топливного насоса вторичного воздуха |
| 5 | Компоненты двигателя, система резервуаров |
| 6 | Датчик тормозного сигнала |
| 7 | Компоненты двигателя, водяные насосы |
| 8 | Датчик кислорода |
| 9 | Компоненты двигателя, выпускная дверь, модуль управления временем свечения, клапан SULEV |
| 10 | Топливные форсунки, модуль управления топливом |
| 11 | Нагревательный элемент вспомогательного нагревателя 2 |
| 12 | Нагревательный элемент вспомогательного нагревателя 3 |
| 13 | Модуль управления автоматической коробкой передач |
| 14 | — |
| 15 | Звуковой сигнал |
| 16 | Катушка зажигания / силовая электроника (Plug-in hybrid drive *) |
| 17 | Модуль управления ESC, модуль управления двигателем |
| 18 | Клемма 30 (опорное напряжение) |
| 19 | Дворники |
| 20 | Звуковой сигнал |
| 21 | — |
| 22 | Диагностика терминала 50 |
| 23 | Стартер |
| 24 | Вспомогательный нагревательный элемент 1, усилитель тормозов (гибридный привод *) |
| 25 | — |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | Вакуумный насос / водяной насос (сменный гибридный привод *) |
| 32 | Светодиодные фары |
| 33 | Память усилителя тормозов (гибридный привод *) |
| 34 | Усилитель тормозной системы (гибридный привод *) |
| 35 | Реле (подключаемый гибридный привод *) |
Блок реле и предохранителей в салоне Audi A3 8V
Чтобы добраться до блока в салоне, откройте бардачок (отделение для перчаток) — там вы заметите специальную тягу или фиксатор.

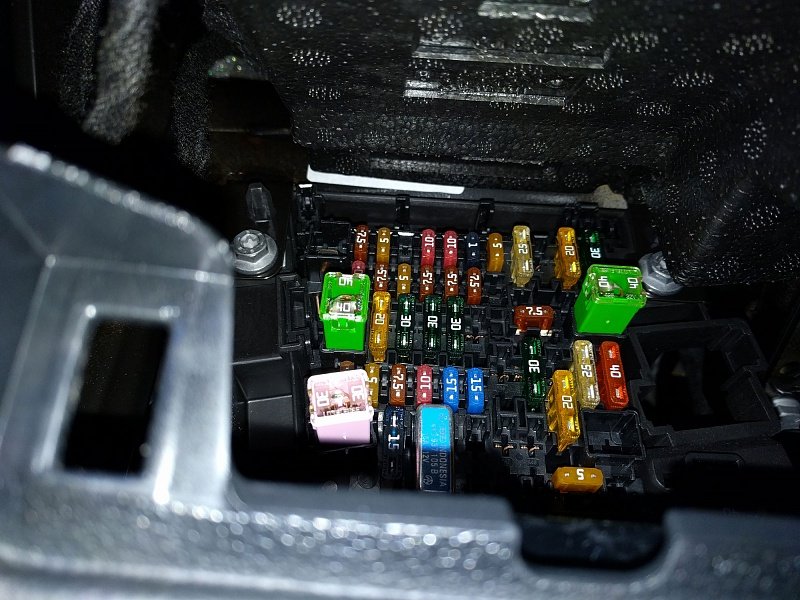

Снимая крышку с помощью этой тяги, вы увидите внутреннюю структуру блока предохранителей и реле в салоне Audi A3 8V.

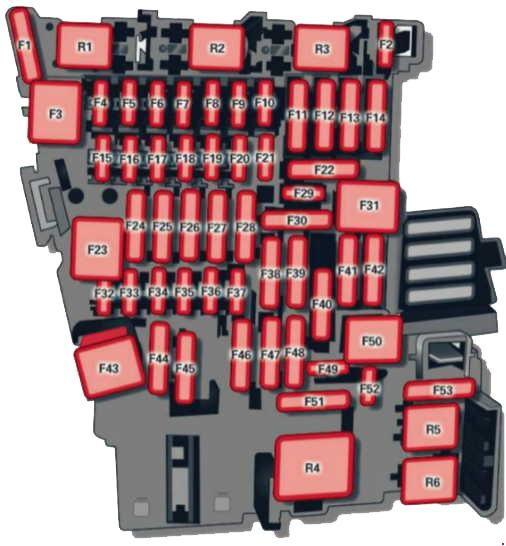

Электрическая схема блока предохранителей в салоне
Расшифровка предохранителей салонного блока для Audi A3 8V
| 1 | Компоненты двигателя |
| 2 | Регулировка положения сидений |
| 3 | Крышка гидравлического насоса (кабриолет) |
| 4 | Панель управления MMI, компоненты MMI |
| 5 | шлюз |
| 6 | Селектор (автоматическая коробка передач) |
| 7 | Управление климатом / отоплением, автономное отопление, реле обогрева заднего стекла |
| 8 | Диагностика, электромеханический выключатель стояночного тормоза, выключатель света, датчик дождя и освещенности, блок связи с внутренним освещением (гибридный привод *) сигнализация |
| 9 | Модуль переключателя рулевой колонки |
| 10 | дисплей |
| 11 | Натяжные ремни безопасности со стороны водителя |
| 12 | Область MMI |
| 13 | Модуль управления адаптером амортизаторов / сервисный штекер (Plug-in hybrid drive *) |
| 14 | Вентилятор климатической установки |
| 15 | Электронный замок рулевой колонки |
| 16 | Область MMI |
| 17 | Приборный щиток |
| 18 | Камера заднего вида |
| 19 | Убедить ключевой модуль управления системой, систему резервуаров |
| 20 | Дополнительная система |
| 21 | — |
| 22 | — |
| 23 | Наружное освещение, форсунки с подогревом омывающей жидкости |
| 24 | Панорамный люк / модуль управления верхнего силового агрегата, защелка верхнего силового агрегата (кабриолет) |
| 25 | Двери двери / двери водителя (например, электрические стеклоподъемники) |
| 26 | Обогрев сидений |
| 27 | Звук усилителя |
| 28 | Модуль управления электроприводом, электроника (кабриолет) |
| 29 | Внутреннее освещение |
| 30 | — |
| 31 | Наружное освещение |
| 32 | Системы помощи водителю |
| 33 | Воздушная подушка |
| 34 | Подсветка кнопок, катушки для реле обогрева верхней кабины (кабриолет) и реле гнезда, внутренний звук, переключатель заднего хода, датчик температуры |
| 35 | Функциональное освещение, диагностика, система управления дальним светом фар, датчик качества воздуха, зеркало заднего вида с автоматическим затемнением |
| 36 | Правый поворотный фонарь / правый светодиодный фонарь |
| 37 | Левый поворотный фонарь / левая фара дальнего света |
| 38 | Высоковольтная батарея (сменный гибридный привод *) |
| 39 | Боковые двери двери / переднего пассажира (например, электрические стеклоподъемники) |
| 40 | Розетки |
| 41 | Натяжные ремни безопасности переднего пассажира |
| 42 | Центральный замок, стеклоомыватель |
| 43 | Фонари, освещение |
| 44 | Полный привод |
| 45 | — |
| 46 | — |
| 47 | Стеклоочиститель заднего стекла |
| 48 | Усилитель внешнего шума (Plug-in hybrid drive *) |
| 49 | Стартер, датчик сцепления, катушка реле фар, высоковольтная батарея (гибридный привод *) |
| 50 | — |
| 51 | — |
| 52 | — |
| 53 | Обогрев заднего стекла |
Дополнительная информация по предохранителям Audi A3 8V
