Alfa Romeo 159 (код серии 939) представляет собой компактный премиальный седан или универсал (Sportwagon), производимый итальянским брендом с 2005 по 2011 год. Эта статья станет ценным руководством для автовладельцев моделей 2006–2011 годов, желающих разобраться в расположении и замене предохранителей Alfa Romeo 159, включая схемы блоков предохранителей, реле и типичные неисправности электрики.
Расположение основных блоков предохранителей
В электрической системе Alfa Romeo 159 предохранители и реле распределены по четырем ключевым блокам для удобного доступа и защиты цепей:
- в салоне на приборной панели
- на плюсовой клемме аккумулятора
- в моторном компарте
- в багажнике слева.

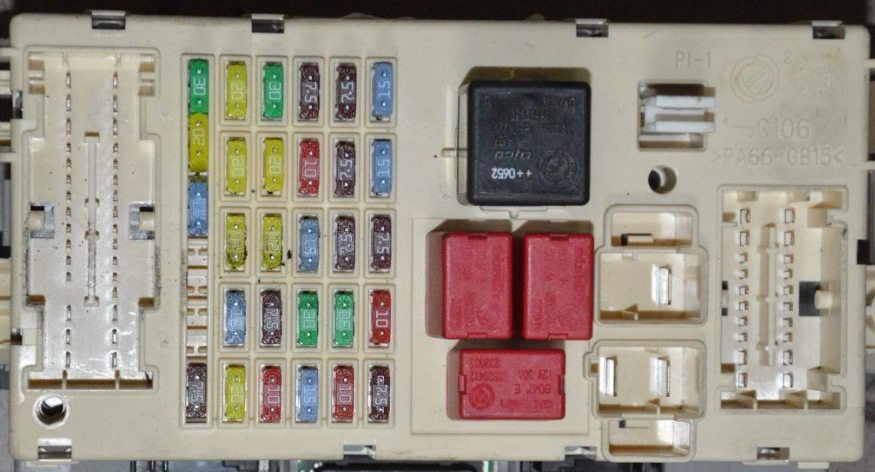

Блок предохранителей в интерьере Alfa Romeo 159
Этот блок скрыт за пластиковой панелью на центральной части торпедо. Чтобы получить доступ к предохранителям в салоне, отвинтите пару винтов и аккуратно снимите крышку для осмотра и замены элементов.

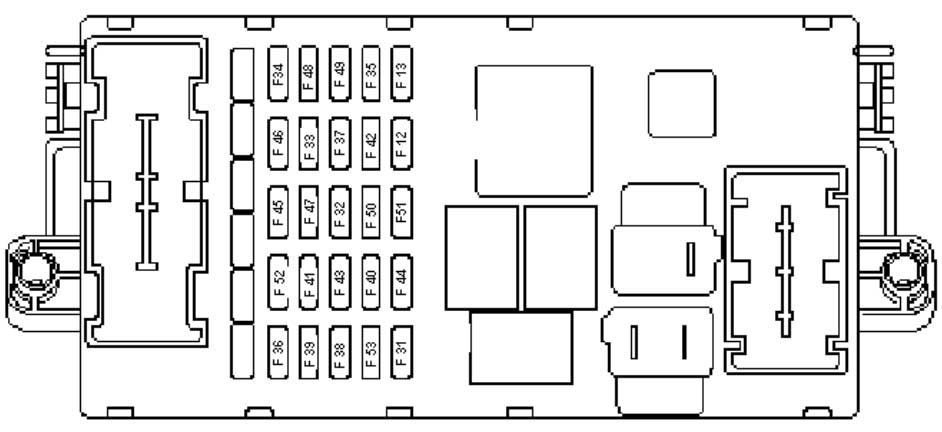

Схема блока в салоне Alfa Romeo 159 выглядит следующим образом, включая предохранители для прикуривателя и других систем.
Предохранитель для прикуривателя обозначен как номер 44 с номиналом 10 А, обеспечивая защиту розетки в салоне.

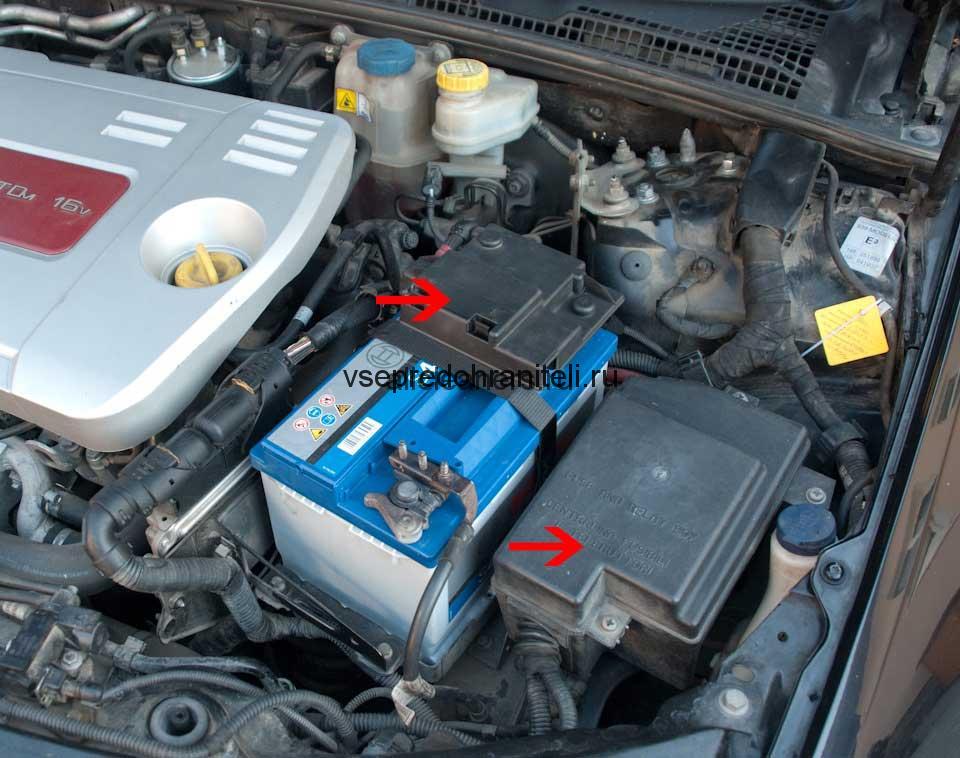

Блоки предохранителей в моторном отсеке Alfa Romeo 159
Блок на клемме аккумулятора
Чтобы добраться до предохранителей на положительной клемме АКБ, отожмите фиксаторы и удалите пластиковую защиту для безопасной проверки и замены в этой зоне электрики Alfa Romeo 159.

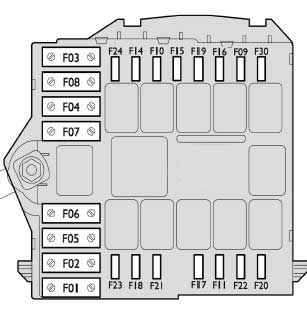

Блок предохранителей у аккумулятора
Доступ к этому блоку в моторном отсеке Alfa Romeo 159 осуществляется путем откручивания фиксирующих винтов, что позволяет работать с высокомощными цепями и реле.

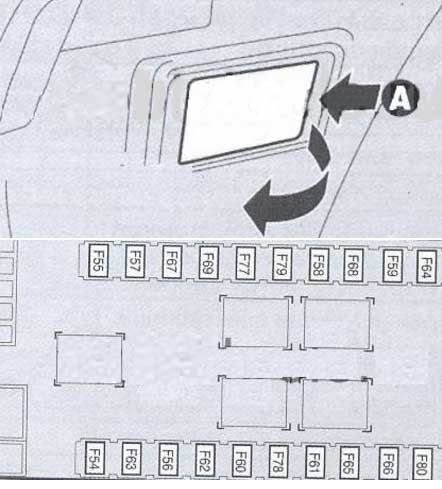

Блок предохранителей в багажнике
Детальная схема реле и предохранителей Alfa Romeo 159
| Назначение | Предохранитель | Номинал, А |
| Правая фара дальнего света | F14 | 10 |
| Левая фара дальнего света | F15 | 10 |
| Правая фара ближнего света | F14 | 15 |
| Левая фара ближнего света | F12 | 15 |
| Противотуманные фары | F13 | 15 |
| Фары заднего хода | F30 | 7,5 |
| Третий стоп-сигнал | F35 | 10 |
| Плафон освещения салона передний/задний | F37 | 10 |
| Передний плафон освещения салона | F39 | 7,5 |
| Указатели поворотов | F49 | 10 |
| Фонари аварийной сигнализации | F53 | 10 |
| Электронный блок управления в моторном отсеке | F70 (MEGAFUSE) | 150 |
| Электронный блок управления передней панели | F71 | 70 |
| Электронный блок управления свечей предпускового накаливания | F73 | 60 |
| Электронный блок управления багажника | F01 (MEGAFUSE) | 70 |
| Электронный блок управления передней панели | F01 (MEGAFUSE) | 70 |
| Электровентилятор кондиционера | F02 (MAXIFUSE) | 40 |
| Блокировка электроусилителя руля | F03 (MAXIFUSE) | 20 |
| Блок системы торможения (насос) | F04 (MAXIFUSE) | 40 |
| Блок системы торможения (электроклапан) | F05 (MAXIFUSE) | 40 |
| Электровентилятор радиатора (малая скорость) | F06 (MAXIFUSE) | 40 |
| Электровентилятор радиатора (большая скорость) | F07 (MAXIFUSE) | 50 |
| Омыватели фар | F09 | 20 |
| Звуковой сигнал | F10 | 15 |
| Вторичные цепи электронной системы впрыска | F11 | 15 |
| Выключатель всех приборов электронной системы впрыска | F16 | 7,5 |
| Первичные цепи электронной системы впрыска | F17 | 10 |
| Электронный блок контроля двигателя | F18 | 15 |
| Компрессор кондиционера | F19 | 7,5 |
| Обогрев ветрового стекла | F20 | 20 |
| Питание топливного насоса | F21 | 20 |
| Катушка зажигания/ инжекторы (бензиновые версии) | F22 | 15 |
| Первичные цепи электронной системы впрыска (дизельные версии) | F22 | 20 |
| Питание магнитолы/системы радионавигации | F23 | 15 |
| Блок Bady Computer/ Катушка реле омывателя фар | F31 | 7,5 |
| Блок двери водителя/блок двери пассажира/замок зажигания | F32 | 15 |
| Левый задний стеклоподъемник | F33 | 20 |
| Правый задний стеклоподъемник | F34 | 20 |
| Датчик наличия воды в дизельном фильтре | F35 | 7,5 |
| Выключатель фар стоп- сигнала/панель приборов на центральной консоли | F35 | 7,5 |
| Круиз-контроль | F35 | 7,5 |
| Датчик ABS | 7,5 | |
| Питание электронного блока багажника/ электронного блока передней двери | F36 | 20 |
| Блок управления щитка приборов | F37 | 10 |
| Электронный блок передних фонарей/ питание электронного блока газоразрядных ламп (биксенон) (если предусмотрено) | F37 | 10 |
| Блокировка моторедуктора, двигателя/разблокировка, багажника | F38 | 15 |
| Диагностический разъем системы EOBD | F39 | 10 |
| Электронный блок контроля давления в шинах | F39 | 10 |
| Разводка для мобильного телефона | F39 | 10 |
| Электронный блок звукового сигнала (если предусмотрено) | F39 | 10 |
| Кондиционер | F39 | 10 |
| Заднее стекло с обогревом | F40 | 30 |
| Обогреватель жиклеров стеколоомывателей заднего стекла | F41 | 7,5 |
| Оттаивание зеркал с обогревом | F41 | 7,5 |
| Питание электронного блока тормозов (ABS/VDC)/электронного блока угла поворота рулевого колеса/ датчик отклонения от курса | F42 | 7,5 |
| Очиститель/ омыватель стекол | F43 | 30 |
| Передний прикуриватель на центральной панели | F44 | 10 |
| Электронный блок открывающегося люка (шторки) | F45 | 20 |
| Открывающийся люк | F46 | 20 |
| Левый передний стеклоподъемник | F47 | 20 |
| Правый передний стеклоподъемник/электронный блок управления двери со стороны пассажира | F48 | 30 |
| Система навигации | F49 | 7,5 |
| Электронный блок датчика дождя | F49 | 7,5 |
| Электронный блок руля | F49 | 7,5 |
| Открывающийся люк | F49 | 7,5 |
| Панель органов управления | F49 | 7,5 |
| Электронный блок волюметрической сигнализации | F49 | 7,5 |
| Электронный блок датчиков парковки | F49 | 7,5 |
| Щиток органов управления на центральном туннеле | F49 | 7,5 |
| Подсветка органов управления передних сидений | F49 | 7,5 |
| Цепи на лобовом стекле | F49 | 7,5 |
| Разводка для мобильного телефона | F49 | 7,5 |
| Кнопка START/STOP | F49 | 7,5 |
| Подушки безопасности | F50 | 7,5 |
| Электронный блок контроля давления в шинах | F51 | 7,5 |
| Разводка для магнитолы | F51 | 7,5 |
| Очиститель/омыватель заднего стекла | F52 | 15 |
| Задний прикуриватель | F52 | 15 |
| Электронный блок щитка приборов | F53 | 10 |
| Усилитель магнитолы с DSP | F54 | 30 |
| Привод регулировки переднего левого сиденья | F56 | 25 |
| Обогреватель переднего левого сиденья | F57 | 7,5 |
| Привод регулировки переднего правого сиденья | F60 | 25 |
| Усилитель на задней полке багажника | F61 | 15 |
| Обогреватель переднего правого сиденья | F67 | 7,5 |
| Резервный предохранитель | F58 | — |
| Резервный предохранитель | F59 | — |
| Резервный предохранитель | F62 | — |
| Резервный предохранитель | F63 | — |
| Резервный предохранитель | F64 | — |
| Резервный предохранитель | F66 | — |
| Резервный предохранитель | F68 | — |
| Резервный предохранитель | F69 | — |
| Резервный предохранитель | F77 | — |
| Резервный предохранитель | F78 | — |
| Резервный предохранитель | F79 | — |
| Резервный предохранитель | F80 | — |
Полезные советы и дополнительная информация
Для владельцев Alfa Romeo 159 рекомендуем ознакомиться с видеоинструкцией по разборке центральной консоли и магнитолы для диагностики и замены предохранителей или реле в электрической системе.
Руководство по эксплуатации и обслуживанию
Если возникли вопросы по предохранителям или схемам Alfa Romeo 159, изучите официальное руководство по эксплуатации или поделитесь ими в комментариях. Скачать мануал можно здесь: «скачать»
