Альфа Ромео 155: Реле и предохранители

Alfa Romeo 155 — компактный седан премиум-класса, производившийся с 1992 по 1998 год, включая модели 1992, 1993, 1994, 1995, 1996, 1997 и 1998 годов выпуска. В зависимости от типа силового агрегата, года производства и уровня оснащения автомобиля, расположение и конфигурация блоков реле и предохранителей Alfa Romeo 155 могут существенно различаться. Это важно учитывать при ремонте или диагностике электрики, включая схему предохранителей Alfa Romeo 155 и распиновку реле.

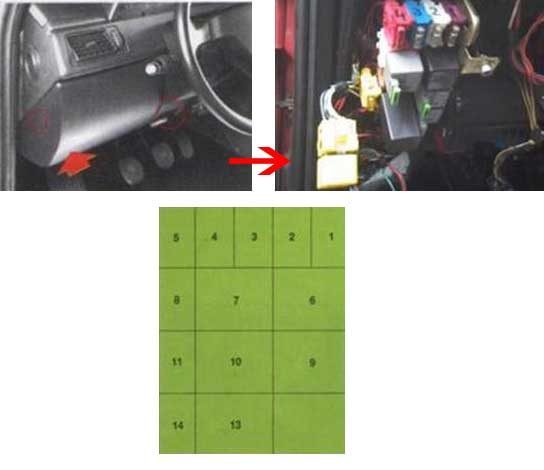

Главный блок предохранителей расположен внутри салона с левой стороны

Общая схема блока реле и предохранителей Alfa Romeo 155

Реле дневных ходовых огней I
Реле омывателя фар (черный)
Реле подвески (коричневое)
Выпускное реле крышки багажника / багажного отсека (красный)
Реле дневного освещения огней II
Реле электродвигателя вентилятора охлаждающей жидкости (зеленый)
Реле электродвигателя люка крыши (белый)
(20A) Промывка / обтирание фар
(30A) Регулировка подвески
(30A) Выпуск загрузки
(30A) Регулировка сиденья
(25A) Электрические стеклоподъемники
(25A) Электрические стеклоподъемники
(25A) Электрические стеклоподъемники
(10A) ABS

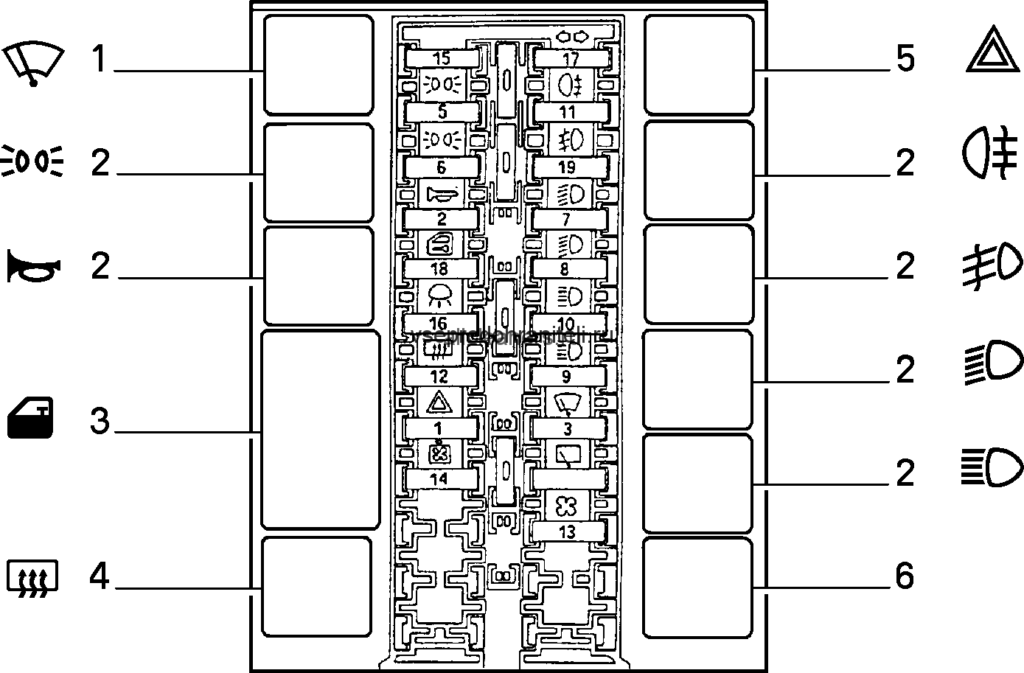

Альтернативный вариант схемы предохранителей и реле Alfa Romeo 155 показан ниже — все компоненты четко обозначены, что облегчит понимание и работу с электрикой автомобиля.

Дополнительные блоки реле и предохранителей размещены в моторном отсеке

Как правило, их два. Первый блок предохранителей и реле Alfa Romeo 155 располагается рядом с фарой и крышкой радиатора, прикрытый защитным чехлом для удобства доступа.

Расшифровка схемы реле и предохранителей в моторном отсеке Alfa Romeo 155

1	Реле модуля управления двигателем 1
2	Реле реле времени газораспределения
3	Реле топливного насоса
4	Реле 2 модуля управления двигателем
F1	(7,5A) Топливный насос
F2	(7,5A) Лямбда-зонд
F3	(3A) Модуль управления двигателем

Второй блок находится вблизи датчика ABS, над главным тормозным цилиндром, для быстрого обслуживания системы безопасности.

Схема второго блока реле и предохранителей Alfa Romeo 155

Расшифровка обозначений

1	Реле электродвигателя вентилятора конденсатора кондиционера
2	Реле таймера вентилятора конденсатора кондиционера
3	Реле муфты компрессора кондиционера
4	Реле кондиционера
F1	(30A) Электродвигатель вентилятора переменного тока
F2	(40A) Вентилятор охлаждения переменного тока
F3	(15A) Компрессор переменного тока

Для модификаций с двигателями V6 и 2.5 литра предусмотрен дополнительный третий блок реле и предохранителей.

1	Реле модуля управления двигателем I
2	Реле топливного насоса
3	Реле модуля управления двигателем II
F1	(7,5A) Лямбда-зонд
F2	(15A) Система Motronic

В таких версиях моторный отсек имеет слегка измененную компоновку компонентов электрики.

Скачать схему предохранителей Alfa Romeo 155

Для более детального изучения рекомендуем скачать руководство по предохранителям и реле для Alfa Romeo 155 в формате PDF: «скачать». Это поможет в самостоятельном ремонте и обслуживании электрической системы автомобиля.
