Alfa Romeo 145 и 146: реле и предохранители

Alfa Romeo 145 и 146 представляют собой компактные хэтчбэки малого семейного сегмента с тремя или пятью дверями. Сборка модели 145 стартовала в июле 1994 года, а 146 появилась через полгода. В пятидверной версии заметна небольшая отделка багажного отсека, отличающаяся от трехдверной. В 2000 году автомобили прошли легкий рестайлинг: бамперы, боковые зеркала и ручки дверей теперь окрашивались в тон кузова. В этой статье вы найдете детальную информацию о предохранителях и реле для Alfa Romeo 145 и 146 годов выпуска 1995, 1996, 1997, 1998, 1999, 2000 и 2001, включая схемы, расположение блоков и расшифровку.

Расположение блоков предохранителей и реле в Alfa Romeo 145 и 146

в пассажирском отсеке, под приборной панелью;

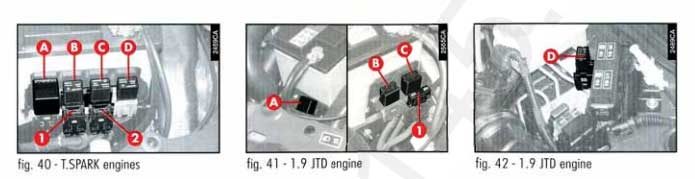

в моторном компарте.

Важно отметить: схемы и таблицы могут варьироваться в зависимости от конкретной модификации, года производства и уровня оснащения автомобилей.

Предохранители в салоне Alfa Romeo 145 и 146

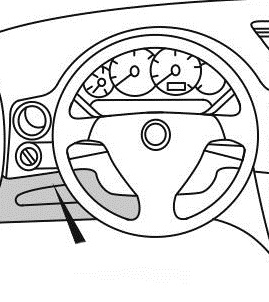

Основной блок размещен под приборной доской слева от рулевой колонки, скрыт пластиковой панелью.

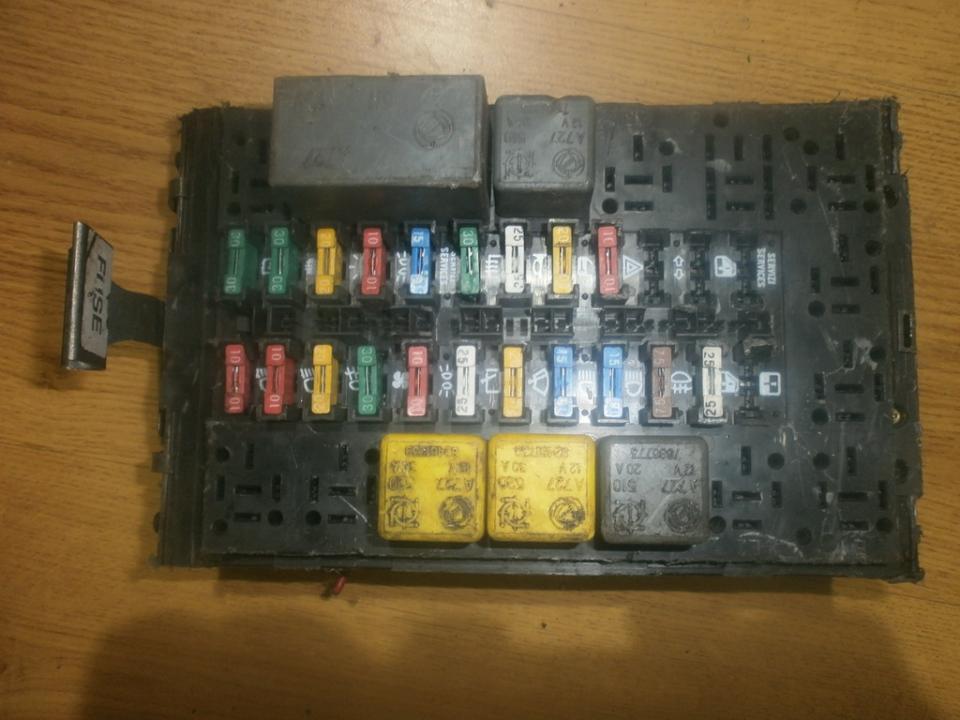

Пример конфигурации блока предохранителей:

Каждый элемент маркирован символами для удобства идентификации. Расшифровка предохранителей Alfa Romeo 145 и 146 будет понятна без дополнительных объяснений.

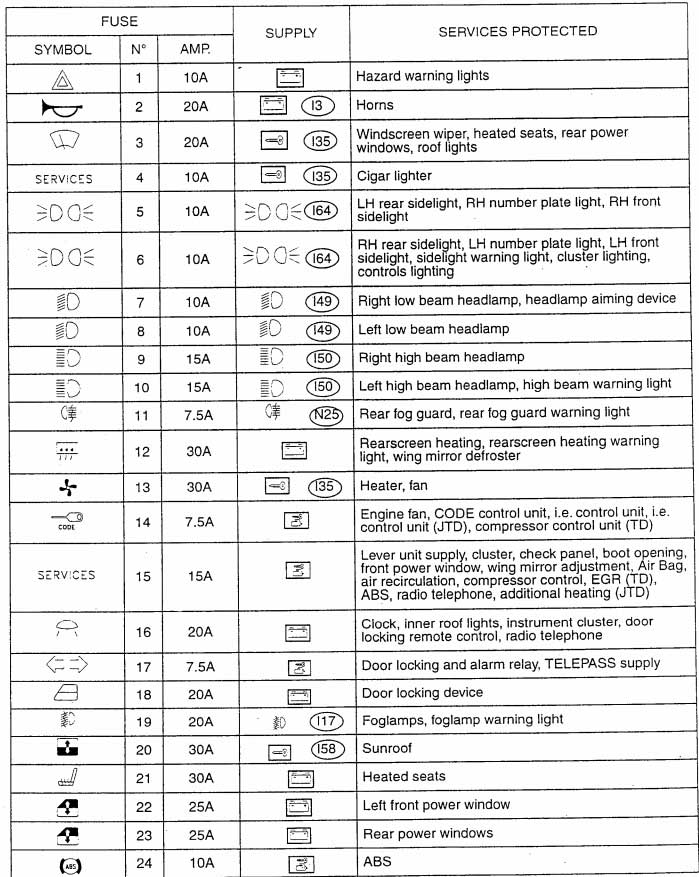

Вариант расшифровки схемы предохранителей и реле

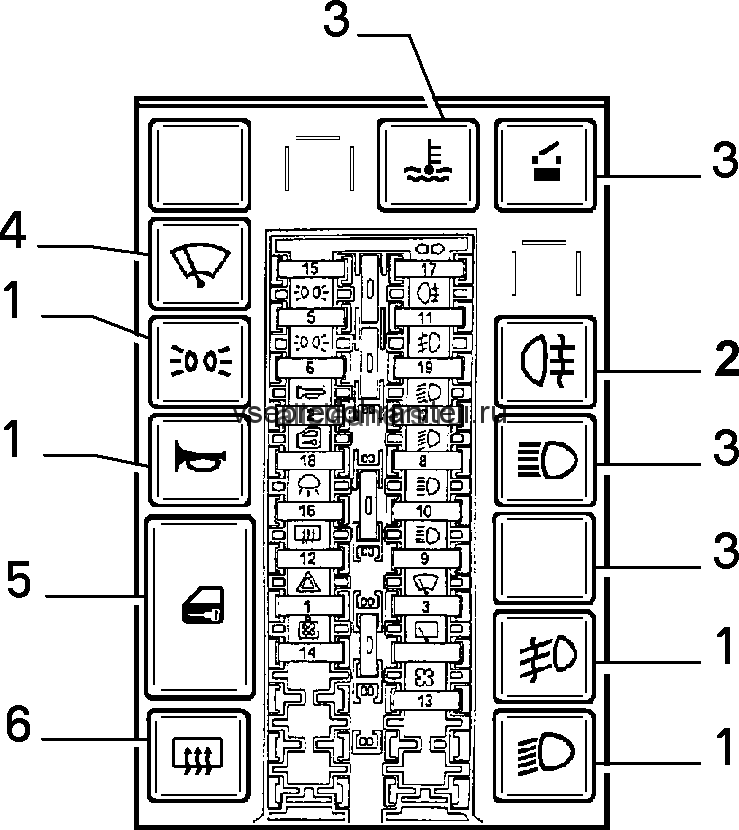

Схема предохранителей для модели 145

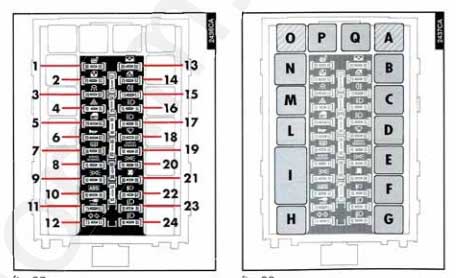

Общая схема блока с реле и предохранителями Alfa Romeo 145/146:

В зависимости от комплектации реле в блоке могут быть переставлены:

a	Резервный
b	Реле мигателя для блокировки центрального замка
c	Реле прерывистого режима стеклоочистителя
d	Реле боковых и задних фар
e	Реле звукового сигнала
f	Блок управления центральным замком
g	Реле подогрева заднего стекла
h	Реле включения фар
i	Реле вентилятора охлаждения двигателя
l	Реле привода люка в крыше
m	Реле задней противотуманной оптики
n	Реле дальнего света фар
o	Реле стартера
p	Реле передних противотуманных фар
q	Реле ближнего света
