Предохранители и реле Nissan Cube Z11 (2002–2008)

Nissan Cube Z11 — это второе поколение популярной модели Cube, выпускавшееся в период с 2002 по 2008 год. В этой статье мы подробно разберем предохранители и реле Nissan Cube Z11, включая схемы блоков предохранителей, их точное расположение в автомобиле и иллюстративные фото. Особое внимание уделим предохранителю прикуривателя Nissan Cube Z11, чтобы помочь с диагностикой и заменой.

Функции предохранителей и реле в Nissan Cube Z11 могут варьироваться в зависимости от года выпуска, комплектации и электрического оборудования вашего автомобиля.

Блок в салоне

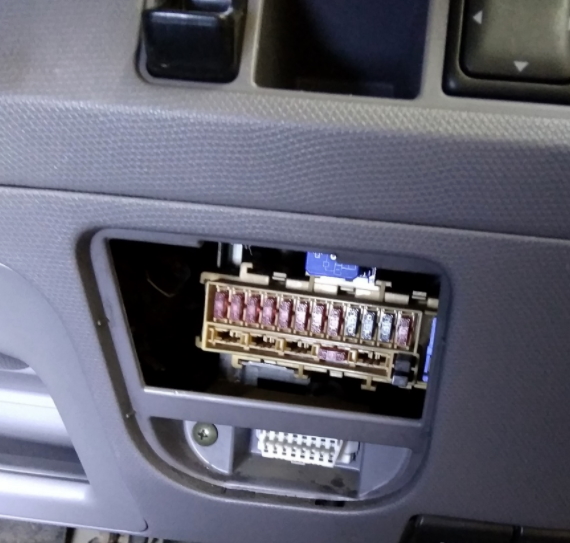

Блок предохранителей в интерьере Nissan Cube Z11 размещен в нижней секции приборной панели со стороны водителя, скрытый под защитной панелью для удобного доступа.

Схема

Обозначение

1	Реле дополнительного оборудования
2	Реле электродвигателя вентилятора отопителя
F1	(15А) Очиститель лобового стекла
F2	(10А) Индикаторы комбинации приборов
F3	(10А) Система SRS
F4	(10А) Многофункциональный блок управления 1, диагностический разъем
F5	(10А) Выключатель стоп-сигналов (датчик положения педали тормоза), система ABS, стоп-сигналы
F6	(10А) Центральный замок, противоугонная система, система кондиционирования
F7	(10А) Многофункциональный блок управления 1
F8	(10А) Индикаторы комбинации приборов, диагностический разъем (DLC)
F9	(15А) Отопитель кондиционер
F10	(15А) Отопитель кондиционер
F11	(15А) Предохранитель прикуривателя
F12	(10А) Аудиосистема, навигационная система, противоугонная система, электропривод зеркал заднего вида на дверях, маршрутный компьютер
F13	(10А) Обогреватель заднего стекла
F14	(10А) Лампы системы освещения в дневное время
F15	(10А) Подогреватель сидений
F16	(10А) Кондиционер
F17	(10А) Противоугонная система, центральный замок, лампы освещения салона

Предохранитель прикуривателя в Nissan Cube Z11 обозначен как номер 11 с номиналом 15А, что упрощает его идентификацию и замену.

Блоки под капотом

Блок предохранителей и реле

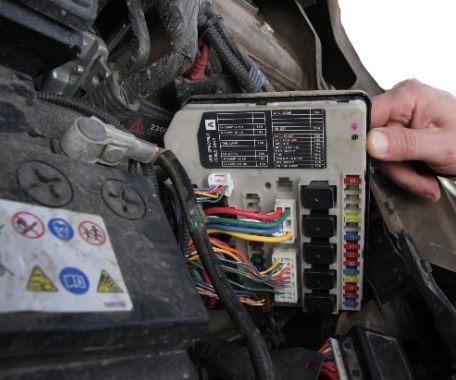

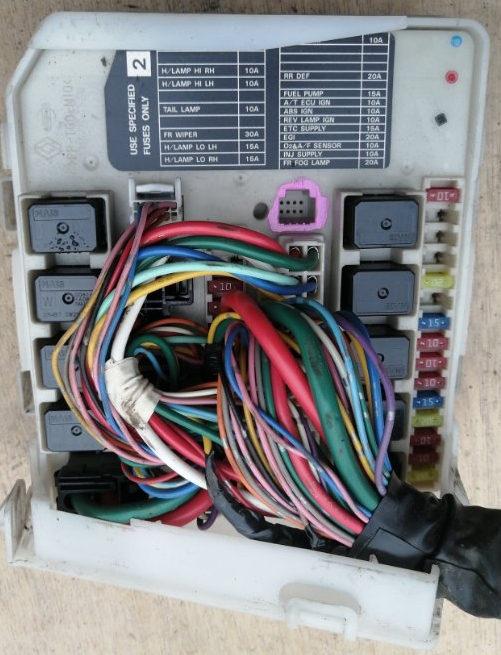

В подкапотном пространстве Nissan Cube Z11, вблизи аккумуляторной батареи, установлено два блока с предохранителями и реле для обеспечения надежной работы электрики двигателя и систем автомобиля.

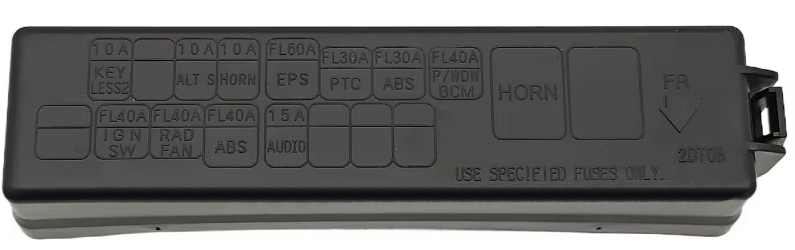

Для точной идентификации всегда сверяйтесь со схемами, нанесенными на крышки блоков предохранителей Nissan Cube Z11.

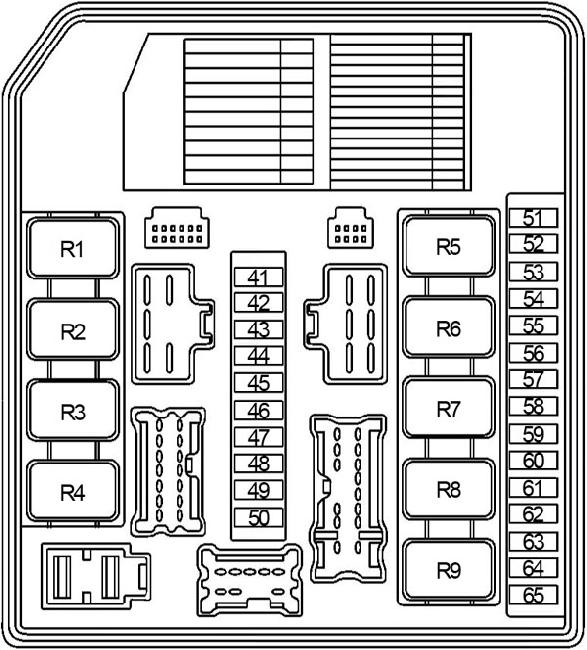

Схема

Описание

43 (10А) Передняя фара дальнего света правая
44 (10А) Передняя фара дальнего света левая
45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей
48 (20А) Мотор стеклоочистителя лобового стекла
49 (15А) Передняя фара ближнего света левая
50 (15А) Передняя фара ближнего света правая
51 (10А) Компрессор кондиционера
55 (15А) Обогреватель заднего стекла
56 (15А) Обогреватель заднего стекла
57 (15А) Бензонасос (CH)
58 (10А) Питание систем автоматической трансмиссии (AT)
59 (10А) Блок управления ABS
60 (10А) Дополнительная электрика
61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM ©, клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
63 (10А) Кислородные датчики
64 (10А) Катушки инжекторов, система впрыска
65 (20А) Передние противотуманные фары
R1 — Реле обогрева заднего стекла
R2 — Главное реле блока управления двигателем
R3 — Реле ближний свет фар
R4 — Реле дальнего света
R5 — Реле стартера
R6 — Реле вентилятора 2 системы охлаждения двигателя
R7 — Реле вентилятора 1 системы охлаждения двигателя
R8 — Реле вентилятора 3 системы охлаждения двигателя
R9 — Реле зажигания

Блок предохранителей

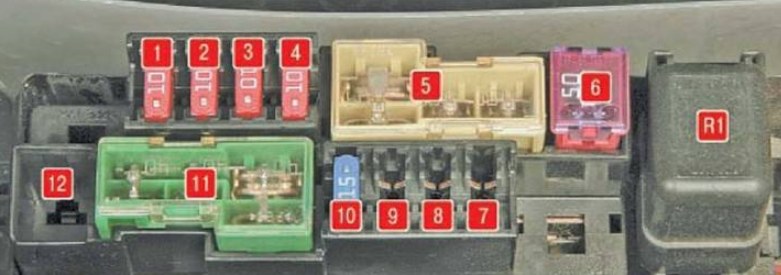

Фото — схема

Назначение

1	10A Иммобилизатор
2	10A Обогрев сидений
3	10A Генератор
4	10A Звуковой сигнал
5	60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS
6	50A Электропривод стекло подъемников
7	Резерв
8	15А Система впрыска дизельного двигателя
9	10А Дроссельный узел
10	15А Головное устройство аудиосистем
11	40/40/40А Система ABS. блок управления электро оборудованием кузова, система зажигания
12	Резерв
R1	Реле звукового сигнала
