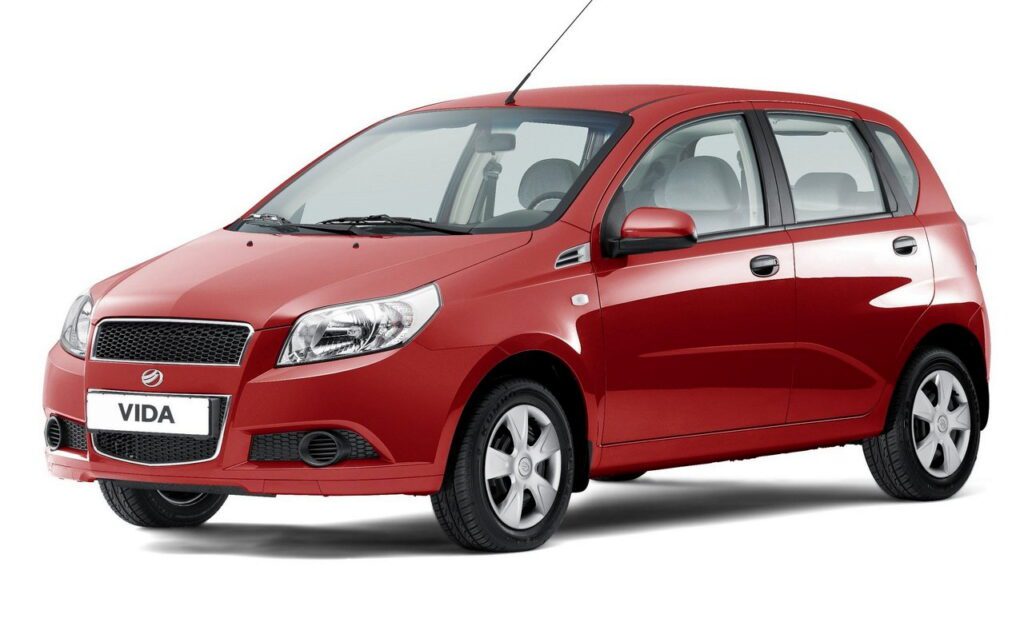

ЗАЗ Вида — это компактный переднеприводный автомобиль в кузовах седан и хэтчбек, производившийся в 2012–2016 годах с бензиновыми двигателями 1.4 л и 1.5 л. В этой статье мы подробно разберем предохранители и реле ЗАЗ Вида, включая схемы расположения блоков, распиновку и ключевые элементы. Особое внимание уделим предохранителю для прикуривателя, чтобы помочь с диагностикой и заменой.
Функции предохранителей и реле в ЗАЗ Вида могут варьироваться в зависимости от года выпуска, комплектации и электрического оборудования вашего автомобиля. Рекомендуем проверять по руководству по эксплуатации.
Блок предохранителей в салоне
Расположение блока предохранителей ЗАЗ Вида в салоне: левый конец приборной панели, за пластиковой защитной крышкой. Это удобное место для быстрого доступа к основным электрическим цепям.
Фото — пример расположения крышки

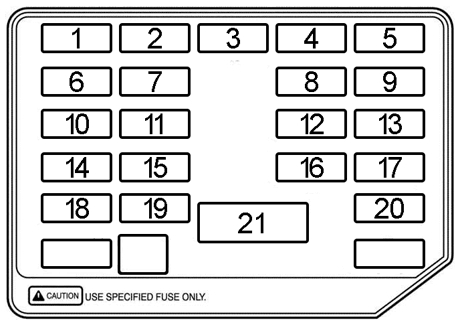

Распиновка схемы
Расшифровка предохранителей
| 1 | 10A Подушки безопасности (SDM) |
| 2 | 25A Стеклоочиститель, переключатель стеклоочистителей |
| 3 | 10A Комбинация приборов, модуль противоугонной системы, тормозной выключатель |
| 4 | 10A Указатели поворота |
| 5 | 10A Выключатель стоп-сигнала, блок управления автоматической коробки передач |
| 6 | 15A Блок предохранителей в моторном отсеке, диагностический датчик кислорода (MR-140), блок управления автоматической коробки передач, датчик скорости автомобиля, топливный насос |
| 7 | 15A Лампы стоп-сигналов |
| 8 | 15A Прикуриватель, розетка |
| 9 | 10A Аудиосистема, освещение перчаточного ящика, часы |
| 10 | 10A Диагностический разъем, иммобилайзер |
| 11 | 25A Обогрев заднего стекла |
| 12 | 10A Освещение салона, освещение багажного отсека, клавиша открытия багажника, комбинация приборов |
| 13 | 15A Розетка |
| 14 | 15A Центральный замок |
| 15 | 10A Задний противотуманный свет |
| 16 | 20A Люк |
| 17 | 10A Лампы заднего хода, переключатель парковки/нейтрали автоматической коробки передач, выключатель фонаря заднего хода |
| 18 | 15A Реле звукового сигнала |
| 19 | 10A Панель управления зеркалами, система автоматического регулирования температуры, освещение салона, панель управления люком, выключатель кондиционера |
| 20 | 10A Выключатель кондиционера, обогрев зеркал |
| 21 | 15A Аудиосистема, выключатель кондиционера, система автоматического регулирования температуры, часы, панель управления зеркалами, модуль противоугонной системы, зуммер напоминания о забытом ключе, подсветка ключа |
Предохранитель номер 8 на 15А отвечает за работу прикуривателя и розетки в ЗАЗ Вида. При неисправностях проверьте его первым делом.
Блок предохранителей под капотом

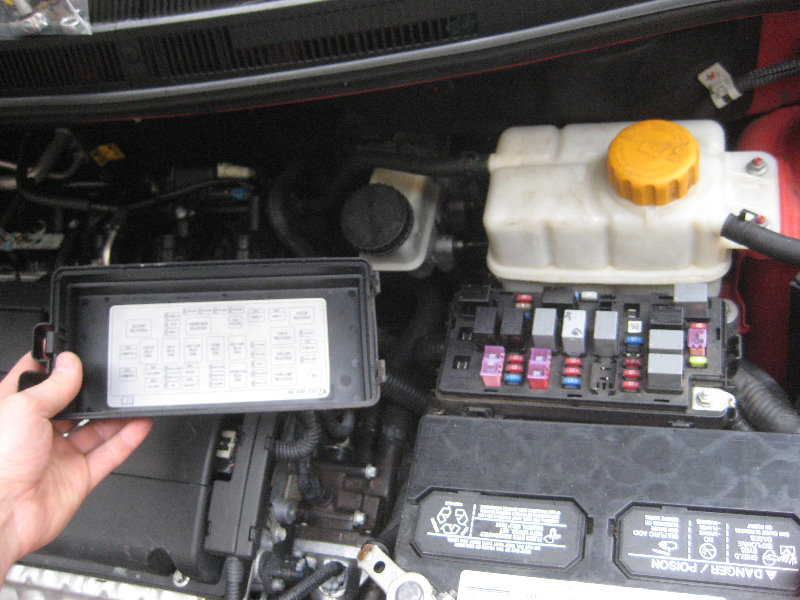

В моторном отсеке ЗАЗ Вида блок предохранителей и реле установлен вблизи аккумулятора, что облегчает доступ для ремонта электрики двигателя и систем.

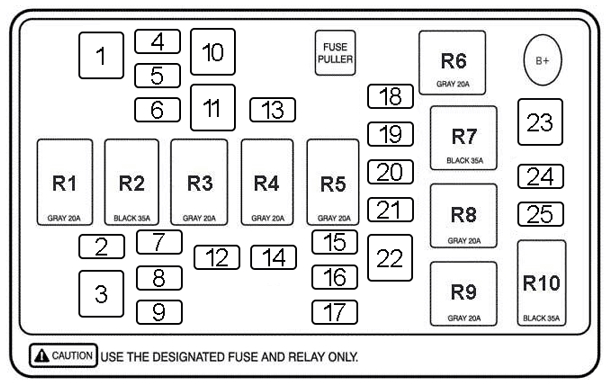

Схема блока
Обозначение цепей и реле
| 1 | 50A Блок предохранителей в салоне (предохранители: № 7, 10-F16, 18, 21) |
| 2 | 10A Выключатель стеклоподъемников |
| 15A Выключатель стеклоподъемников | |
| 3 | 20A Стеклоподъемники |
| 30A Стеклоподъемники | |
| 4 | 10A Задний левый габаритный свет, освещение номерного знака, передний левый габаритный свет, корректор света левой фары |
| 5 | 10A Задний правый габаритный свет, подсветка салона, передний правый габаритный свет, корректор света правой фары, освещение номерного знака |
| 6 | — |
| 7 | 15A Реле топливного насоса |
| 8 | 10A Блок управления двигателем (ECM), блок управления автоматической коробки передач (ТСМ) |
| 9 | 15A Блок управления двигателем (ECM), топливные форсунки, вентилятор системы охлаждения, компрессор кондиционера |
| 10 | 30A Замок зажигания (IGN), стартер |
| 11 | 30A Замок зажигания (ACC) |
| 12 | 15A Клапан рециркуляции выхлопных газов, датчик кислорода, клапан продувки адсорбера системы улавливания паров бензина, датчик положения распредвала |
| 13 | 15A Аварийная сигнализация, сирена противоугонной системы, концевик капота |
| 14 | — |
| 15 | 20A Запасной предохранитель |
| 16 | 15A Запасной предохранитель |
| 17 | 10A Запасной предохранитель |
| 18 | 10A Правая фара (ближний свет) |
| 19 | 10A Левая фара (ближний свет) |
| 20 | 15A Передние противотуманные фары |
| 21 | 15A Дальний свет |
| 22 | 50A Антиблокировочная тормозная система (ABS) |
| 23 | 30A Вентилятор системы охлаждения двигателя (высокая скорость) |
| 24 | 20A Вентилятор системы охлаждения двигателя (низкая скорость) |
| 25 | 10A Кондиционер |
| Реле | |
| R1 | Топливный насос |
| R2 | Стеклоподъемники |
| R3 | Габаритный свет |
| R4 | Передние противотуманные фары |
| R5 | Дальний свет |
| R6 | Ближний свет |
| R7 | Вентилятор системы охлаждения двигателя (высокая скорость) |
| R8 | Вентилятор системы охлаждения двигателя (низкая скорость) |
| R9 | Кондиционера |
| R10 | Главное реле (блок управления двигателем) |
Если у вас остались вопросы по предохранителям или реле ЗАЗ Вида, оставляйте их в комментариях для обсуждения.
