Данная инструкция описывает процесс снятия и установки масляного поддона на автомобилях Hyundai Solaris первого поколения (кузов RB, 2010–2017 г.в.). Правильное выполнение этой процедуры критически важно, так как двигатели Gamma (1.4 и 1.6) чувствительны к герметичности масляной системы.
Признаки неисправности
Основными показаниями к проведению демонтажа картера являются:
- Появление масляных подтеков по периметру стыка поддона и блока цилиндров.
- Механические повреждения (вмятины, пробоины) из-за наезда на препятствия.
- Коррозия металла поддона, приводящая к капельному протеканию масла.
- Необходимость доступа к маслоприемнику для его очистки в случае критического падения давления масла.
Причины возникновения проблем
Чаще всего течь возникает из-за естественного старения и потери эластичности заводского герметика. Также причинами могут быть использование некачественного масла (разрушает уплотнитель), перегрев двигателя или неквалифицированное вмешательство при предыдущем обслуживании.
Необходимый инструмент
Подготовьте заранее:
- Набор торцовых головок: ключ/головка на 10 мм.
- Очиститель-обезжириватель (растворитель или специализированный состав).
- Нож-скребок или плоская отвертка для удаления остатков старого герметика.
- Качественный анаэробный или силиконовый герметик (рекомендуется оригинальный герметик Hyundai/Kia или аналоги вроде DoneDeal, Elring).
- Динамометрический ключ (критичен для соблюдения момента затяжки).
- Емкость для отработки объемом не менее 4 литров.
Пошаговая инструкция
1. Прогрейте двигатель до рабочей температуры, чтобы масло легче сливалось. Слейте масло из двигателя в подготовленную тару.
2. Выверните одиннадцать болтов крепления поддона масляного картера (рис. 5.9).

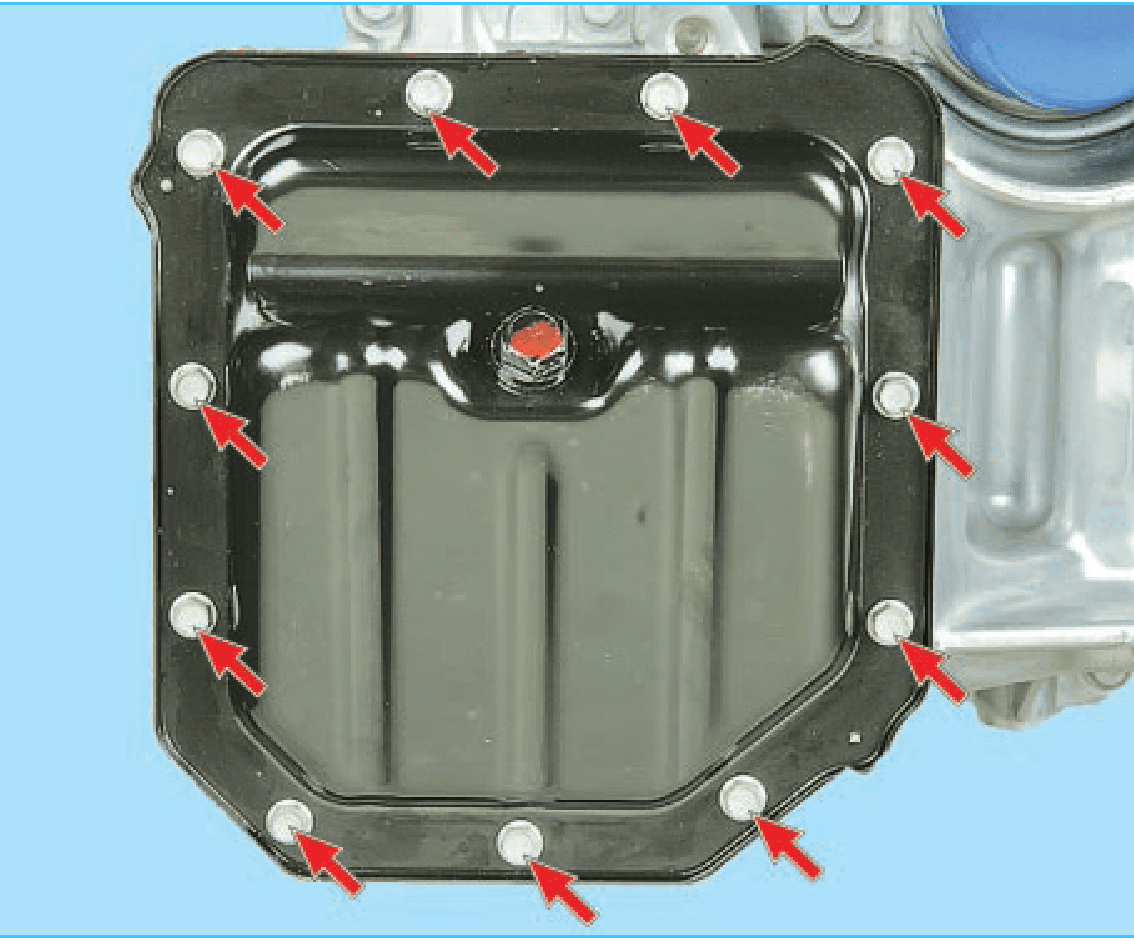

Рис. 5.9. Расположение болтов крепления поддона масляного картера

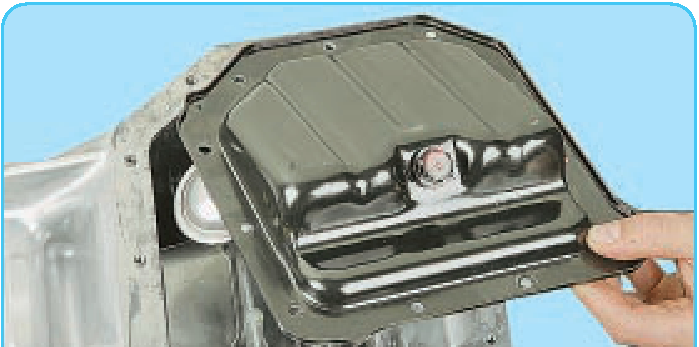

3. Аккуратно подденьте поддон масляного картера отверткой в специально предусмотренных отогнутых местах (или аккуратным постукиванием киянкой) и снимите его с двигателя.

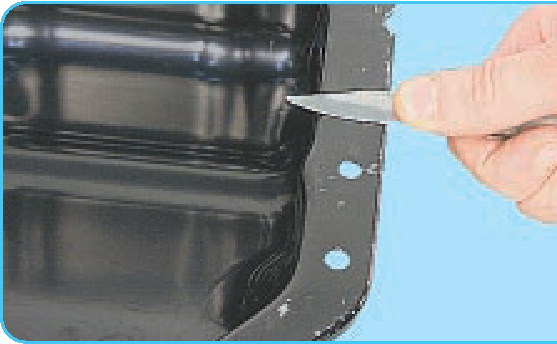

4. Очистите от старого герметика сопрягаемые привалочные поверхности поддона картера и блока цилиндров. Поверхности должны быть сухими и абсолютно чистыми, используйте обезжириватель.
5. Нанесите на сопрягаемую поверхность масляного картера герметик ровным валиком диаметром 3 мм (рис. 5.10). Важный нюанс: линия нанесения должна идти с внутренней стороны крепежных отверстий — это предотвратит попадание лишнего состава внутрь двигателя при затяжке.
6. Подождите около 15 минут для частичного схватывания состава. Установите поддон на блок, наживите все болты. Затягивайте их строго в перекрестном порядке (от центра к краям) в 2–3 этапа. Финишный момент затяжки: 9,8–11,8 Н·м.

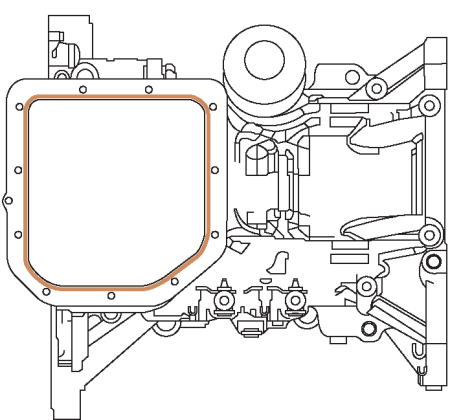

Рис. 5.10. Схема нанесения герметика на масляный картер
Советы по ремонту и типичные ошибки
- Ошибка: «Избыток герметика». Нанесение слишком толстого слоя вредит — излишки могут попасть в маслоприемник и забить сетку.
- Ошибка: «Спешка». Заливка масла сразу после монтажа приведет к гарантированной течи. Обязательно выдержите не менее 60 минут (лучше два часа).
- Совет: При снятии поддона осмотрите сетку маслоприемника. Если на ней видны отложения — промойте её карбклинером.
FAQ
1. Нужно ли использовать прокладку? Нет, конструкцией предусмотрена только установка на герметик.
2. Можно заводить двигатель через 30 минут? Не рекомендуется. Риск выдавливания герметика из-за давления масла очень высок.
3. Если один болт не затягивается? Скорее всего, сорвана резьба в алюминиевом блоке. Используйте футорку (ввертыш), не пытайтесь компенсировать это клеем.
4. Обязательно ли использовать динамометрический ключ? Желательно, так как болты крепления мелкие и их легко оборвать при перетяжке.
5. Почему поддон снова потек через месяц? Скорее всего, поверхность была плохо обезжирена или герметик был просрочен.
Вывод
Устранение течи поддона на Hyundai Solaris — работа несложная, но требующая предельной аккуратности в вопросах чистоты. Соблюдение регламента высыхания герметика и правильная последовательность затяжки болтов обеспечат надежную работу системы смазки на долгие годы.
